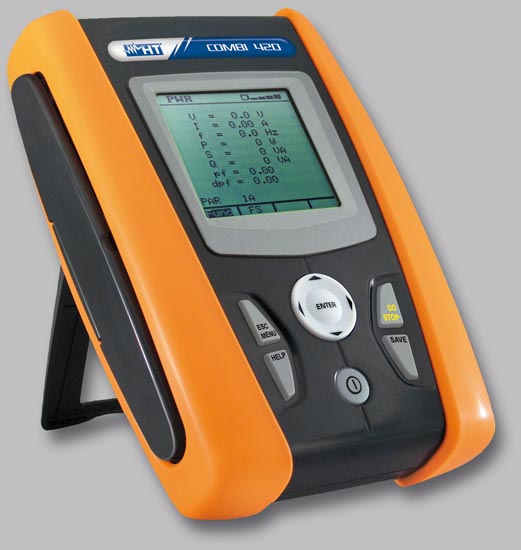

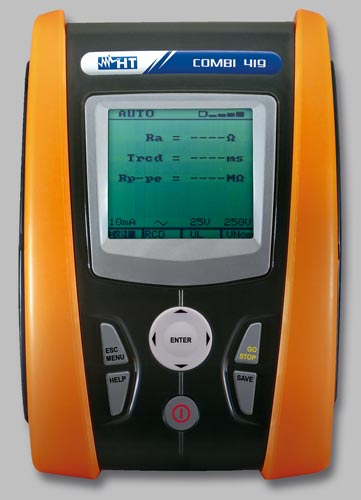

COMBI 419 / COMBI 420 / COMBI 421

Wielofunkcyjne przyrządy do badania instalacji elektrycznych domowych i przemysłowych z analizą jakości zasilania.

COMBI419, COMBI420 (COMBI421) wykonują badania instalacji elektrycznych zgodnie z normą IEC/EN61557-1, wykonują pomiary pętli bez wyzwalania, badają wyłączniki RCD typu typu A i AC z o prądach znamionowych do 1A, rezystancji izolacji, ciągłości. Wykonują pomiary prądu upływu oraz sprawdzenia kolejności faz.

Wewnętrzna pamięć pozwala na zapis wyników pomiarów, a następnie transmisję do PC poprzez interfejs USB z separacją optyczną.

Model COMBI420 (COMBI421) wykonuje pomiary parametrów środowiskowych (oświetlenia, temperatury), poboru mocy, harmonicznych, współczynnika mocy.

Przyrządy wyposażone są w funkcję AUTO. Po wybraniu tej funkcji oraz ustawieniu wartości prądu znamionowego wyłącznika RCD, przyrząd wykonuje automatycznie pomiar impedancji pętli, badania wyłącznika RCD oraz pomiary rezystancji izolacji. Po zakończeniu pomiarów analizuje uzykane wyniki o dokonuje oceny instalacji wynikiem OK lub NOT OK.

Cechy szczególne:

• Ciągłość (z prądem >200mA)
• Rezystancja izolacji (50V, 100V, 250V, 500V, 1000V)
• Impedancja pętli
  • P-N (zwarcia)
  • P-PE (przebicia)
  • P-PE (przebicia bez wyzwalania wyłączników RCD)
• Pomiary wyłączników różnicowoprądowych RCD (A, AC oraz selektywne)
  • czasy zadziałania
  • rzeczywisty prąd zadziałania
  • napięcie dotykowe
• Pomiar prądu upływu (za pomocą opcjonalnych cęgów HT96U)

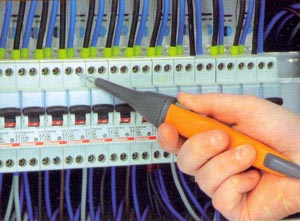

• Aktywacja pomiarów opcjonalną sondą zdalnego sterowania PR400
• Częstotliwość
• Spodziewany prąd zwarcia
• Wskazanie kolejności faz, zgodności faz oraz wartości napięć
• Pamięć wyników pomiarów
• Optoizolacja wyjścia USB na PC
• Duży wyświetlacz LCD z podświetleniem
• Pamięć 500 wyników pomiarów
• Automatyczny wyłącznik zasilania
• 3 lata gwarancji
• Tylko COMBI 420
  • harmoniczne napięć i prądów do 49, THD%
  • moc czynna, bierna, współczynnik mocy
  • parametry środowiskowe z opcjonalnymi przystawkami (temperatura/wilgotność, natężenie oświetlenia, poziom dźwięku)

Możliwości pomiarowe

Kontekstowa pomoc dostępna dla każdej funkcji pomiarowej	Opcjonalna sonda zdalnego sterowania
Menu główne pozwalające na szybki wybór żądanej funkcji pomiarowej	Automatyczna funkcja wykonująca wszystkie pomiary parametrów ochronnych w jednym gniazdku sieciowym

Pomiar impedancji pętli z dużą rozdzielczością

Z opcjonalną przystawką IMP57 pozwala na pomiar impedancji pętli prądem do 244A z rozdzielczością 0,1mΩ.

Opcjonalna przystawka IMP57 pozwala na pomiary impedancji dużym prądem	Nr. kat. C7000 (na wyposażeniu IMP57) Zestaw przewodów (2x3m) z końcówkami krokodylkowymi Kelvina

Widok zacisków pomiarowych

Dokładność podana jest jako (% wartości odczytanej + ilość cyfr) dla temperatury 23°C ±5°C przy RH < 60%.

• Pomiar ciągłości
  • Zakresy: 0,01 – 99,9Ω
  • Dokładność (*): ±(2% + 2 cyfry)
    * po kalibracji przewodów pomiarowych
  • Prąd pomiarowy:>200mA DC dla ≤5Ω (łącznie z rezystancją kalibracji przewodów pomiarowych)
  • Rozdzielczość prądu: 1mA
  • Napięcie rozwarcia: 6V<U₀<9V
• Pomiar rezystancji izolacji
  • Napięcia probiercze: 50, 100, 250, 500, 1000V
  • Zakres przy 50V: 0,01 do 99,9MΩ
    • Dokładność: ±(2% + 2) do 49,9MΩ, powyżej ±(5% + 2)
  • Zakres przy 100V: 0,01 do 199,9MΩ
    • Dokładność: ±(2% + 2) do 99,9MΩ, powyżej ±(5% + 2)
  • Zakres przy 250V: 0,01 do 499MΩ
    • Dokładność: ±(2% + 2) do 249MΩ, powyżej ±(5% + 2)
  • Zakres przy 500V: 0,01 do 999MΩ
    • Dokładność: ±(2% + 2) do 499MΩ, powyżej ±(5% + 2)
  • Zakres przy 1000V: 0,01 do 1999MΩ
    • Dokładność: ±(2% + 2) do 999MΩ, powyżej ±(5% + 2)
  • Automatyczny wybór zakresu pomiarowego
  • Napięcie otwartego obwodu: od -0% do +10% znamionowego napięcia próby
    • Rozdzielczość pomiaru napięcia: 1V
  • Prąd zwarcia:
    • <3,0mA przy 500V
    • <2,0mA dla 50V, 100V, 250V, 1000V
  • Znamionowy prąd pomiarowy:
    • 2,17 mA – 500V/230kΩ
    • 1mA – 1000V/1MΩ
  • Przyrząd wyświetla komunikat błędu przy wykryciu napięcia na wejściu >30V
• Badania wyłączników różnicowoprądowych (RCD)
  • Typy RCD: AC, A (czułe na DC), standardowe, selektywne
  • Zakres napięcia faza do ziemi: (100 ÷ 265)V, 50Hz ±0,5Hz; 60Hz ±0,5Hz
  • Prądy znamionowe I_Δn: 10mA, 30mA, 100mA, 300mA, 500mA, 1000mA
• Pomiar czasów zadziałania (t_N)
  • Zakresy pomiarowe:
  • Dla ½ I_ΔN, I_ΔN: 0 ÷ 999ms
  • Dla 2I_ΔN: 0÷200ms (standardowe), 0÷250ms (selektywne)
  • Dla 5 I_ΔN RCD (*): 0 ÷ 50ms (standardowe), 0 ÷ 160ms (selektywne)
  • Rozdzielczość: 1ms
  • Dokładność: ±(2% + 2 cyfry)
• Pomiar prądu wyzwolenia dla RCD typu A i AC
  (wyznaczenie prądu zadziałania prądem narastającym)
  • RCD dla I_ΔN ≤ 10mA
    • Zakres narastania dla typu AC: (0,5 ÷ 1,4) I_ΔN
    • Zakres narastania dla typu A: (0,5 ÷ 2,4) I_ΔN
    • RCD dla I_ΔN > 10mA
    • Zakres narastania dla typu AC: (0,5 ÷ 1,4) I_ΔN
    • Zakres narastania dla typu A: (0,5 ÷ 2,0) I_ΔN
  • Rozdzielczość: 0,1I_ΔN
  • Dokładność: -0%, ±5% I_ΔN
• Napięcie dotykowe:
  • Zakres: 0,1V ÷ 2U_tLim,
  • Dokładność: -0%, ±(2,0% + 2)
    Gdzie: U_tLim (U_L) = 25,0V lub 50,0V
• Pomiar impedancji pętli zwarcia (Faza-Faza lub Faza-Neutralny)
  • Zakres: 0,01Ω ÷ 199,9Ω, ±(5% + 2)
  • Rozdzielczość:
    • 0,01Ω
    • 0,1mΩ dla zakresu 0,1÷199,9mΩ (z opcjonalną przystawką IMP57)
  • Napięcie pomiarowe: 100V÷265V (faza-neutralny) / 100V÷460V (faza-faza)
  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz
  • Maksymalny pik prądowy:
    • 3,65A przy 127V
    • 6,64A przy 230V
    • 11,5A przy 400V
  • Kontrola napięcia dotykowego
• Pomiar impedancji pętli przebicia (Faza-Ochronny)
  • Zakresy: 0,01 ÷ 1999Ω, ±(5% + 2)
  • Rozdzielczość:
    • 0,01Ω
    • 0,1mΩ dla zakresu 0,1÷199,9mΩ (z opcjonalną przystawką IMP57)
  • Napięcie pomiarowe: 100V÷265V (faza-ochronny)
  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz
  • Maksymalny pik prądowy:
    • 3,65A przy 127V
    • 6,64A przy 230V
  • Kontrola napięcia dotykowego
• Pomiar pętli Faza-Ochronny bez zadziałania RCD (R_a15mA)
  • Zakres: 0,01 do 1999Ω,
  • Dokładność:
    • dla 0,01÷19,99Ω: ±(5% + 0,3Ω)
    • dla 0,1÷1999: ±(5% + 3 cyfry)
  • Prąd pomiarowy: 15mA przy 265V
  • Napięcie próby: 100V÷265V (faza-neutralny)
  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz
  • U_tLim (U_L) = 25,0V lub 50,0V
• Pomiar kolejności faz i zgodności faz
  • Zakres napięć: 100÷265V (faza-neutralny)
  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz
• Pomiar napięcia AC Trms (wejście voltmetric)
  • Zakres: 0,1 ÷ 460V,
  • Dokładność: ±(1,0 + 2)
  • Częstotliwość: 47 ÷ 63Hz
  • Impedancja wejściowa: 8MΩ
  • Współczynnik szczytu: 1,41
• Pomiar częstotliwości (wejście voltmetric)
  • Zakres: 47,0 ÷ 63,3Hz,
  • Dokładność: ±(2% + 2)
  • Minimalne napięcie: 15V
• Tylko COMBI 420 Pomiary środowiskowe oraz analiza jakości zasilania
  • Harmoniczne (wejście voltmetric)
    • 2÷20: rozdz. 0,1%Vh1; ±(10% + 2)
    • 21÷49: rozdz. 0,1%Vh1; ±(20% + 2)
  • Napięcie DC (wejście AUX)
    • Zakres: -999,9mV÷+999,9mV
    • Rozdzielczość: 0,1mV
    • Dokładność: ±(2% + 2)
    • Impedancja wejściowa: 2MΩ
  • Napięcie AC (wejście AUX)
    • Zakresy:
      • 0,1÷+999,9mV; rozdz. 0,1mV
      • 1000÷1200mV; rozdz. 1mV
    • Dokładność: ±(1% + 2)
    • Impedancja wejściowa: 2MΩ
  • Częstotliwość (wejście AUX)
    • Zakres: 47,0÷63,0Hz; rozdz. 0,1Hz
    • Dokładność: ±(2% + 2)
    • Minimalne napięcie: 5mV
  • Harmoniczne prądu (wejście AUX)
    • Zakresy:
      • 2÷20; rozdz. 0,1%Vh1; ±(10% + 2)
      • 21÷49: rozdz. 0,1%Vh1; ±(20% + 2)
  • Pomiar mocy czynnej (CFS - pełna skala cęgów)
    • Zakres: od 0,1V x 0,001CFS ÷ 460,0 x 1,2CFS
    • Dokładność:
      • Dla współczynnika mocy: 1
        • 0,05CFS≤ V_AUX≤ 0,1CFS: ±1,5 odczytu
        • 0,1CFS≤ V_AUX≤ CFS: ±1,0 odczytu
      • Dla współczynnika mocy: 0,8ind, 0,8poj.
        • 0,1CFS≤ V_AUX≤ 0,2CFS: ±1,5 odczytu
        • 0,2CFS≤ V_AUX≤ CFS: ±1,0 odczytu
  • Pomiar mocy pozornej
    • Zakres: od 0,1V x 0,001CFS ÷ 460,0 x 1,2CFS
    • Dokładność:
      • Dla współczynnika mocy: 1
        • 0,05CFS≤ V_AUX≤ 0,1CFS: ±2,5 odczytu
        • 0,1CFS≤ V_AUX≤ CFS: ±2,0 odczytu
      • Dla współczynnika mocy: 0,5ind, 0,5poj.
        • 0,1CFS≤ V_AUX≤ 0,2CFS: ±2,5 odczytu
        • 0,2CFS≤ V_AUX≤ CFS: ±2,0 odczytu
      • Dla współczynnika mocy: 0,25ind, 0,25poj.
        • 0,2CFS≤ V_AUX≤ CFS: ±7 odczytu
  • Współczynnik mocy
    • Zakres: 0,00÷1,00
    • Rozdzielczość: 0,01
    • Dokładność: ±2 cyfry
• Dane ogólne
  • Wymiary: 235 x 165 x 75 mm
  • Waga (z bateriami): około 1,25kg
  • Szczelność obudowy: IP50
  • Pamięć: 500 wyników
  • Interfejs: optyczny USB do PC
  • Wyświetlacz: graficzny LCD z podświetleniem
  • Zasilanie: 6 baterii 1,5V typu LR6, AA, AM3, MN 1500
  • Czas życia baterii: > 600 pomiarów
  • Temperatura odniesienia: 23°C ±5°C
  • Temperatura pracy: -0°C ÷ 40°C przy RH <80%
  • Temperatura magazynowania (bez baterii): -10° ÷ 60°C przy RH <80% RH
• Normy
  • EMC: zgodny z dyrektywami 89/336/EEC z poprawkami 93/68/EEC (IEC61326)
  • LVD: zgodny z dyrektywami 72/23/CEE (IEC61010)
  • Wytyczne produktu: IEC61557
  • Izolacja: Klasa 2, podwójna izolacja
  • Poziom zanieczyszczeń: 2
  • Do użytku w pomieszczeniach
  • Maksymalna wysokość: 2000m
  • Kategoria przepięciowa: CAT III 240V do ziemi, 415V międzyfazowe

Uwaga:
Modele COMBI420 i COMBI421 są identyczne.
Ze względów marketingowych COMBI421 jest oferowany tylko we Włoszech, natomiast COMBI420 we wszystkich pozostałych krajach.
