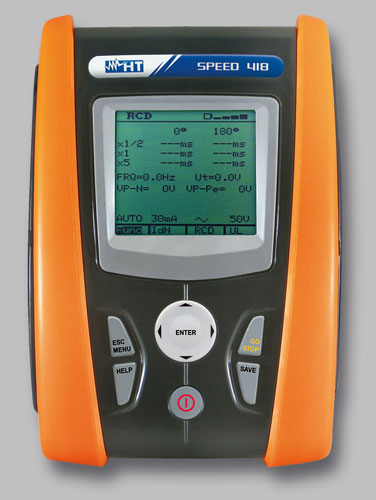

SPEED 418

Cechy szczególne: Funkcje pomiarowe: impedancja pętli P-N (zwarcia) P-PE (przebicia) P-PE (przebicia bez wyzwalania wyłączników RCD) pomiary wyłączników różnicowoprądowych RCD (A, AC oraz selektywne) czasy zadziałania rzeczywisty prąd zadziałania napięcie dotykowe częstotliwość spodziewany prąd zwarcia wskazanie kolejności faz, zgodności faz oraz wartości napięć Pamięć wyników pomiarów Optoizolacja wyjścia USB na PC Duży wyświetlacz LCD z podświetleniem Pamięć 500 wyników pomiarów Automatyczny wyłącznik zasilania Pełna instrukcja obsługi w języku polskim

Możliwości pomiarowe

Kontekstowa pomoc dostępna dla każdej funkcji pomiarowej	Opcjonalna sonda zdalnego sterowania
Automatyczna funkcja wykonująca wszystkie pomiary parametrów ochronnych w jednym gniazdku sieciowym

Pomiar impedancji pętli z dużą rozdzielczością

Z opcjonalną przystawką IMP57 pozwala na pomiar impedancji pętli prądem do 244A z rozdzielczością 0,1mΩ

Opcjonalna przystawka IMP57 pozwala na pomiary impedancji dużym prądem	Nr. kat. C7000 (na wyposażeniu IMP57) Zestaw przewodów (2x3m) z końcówkami krokodylkowymi Kelvina

Dokładność podana jest jako (% wartości odczytanej + ilość cyfr) dla temperatury 23°C ±5°C przy RH < 60%.

• Badania wyłączników różnicowoprądowych (RCD)

  • Typy RCD: AC, A (czułe na DC), standardowe, selektywne

  • Zakres napięcia faza do ziemi: (110V ÷ 240V)±10%, 50Hz ±0,5Hz; 60Hz ±0,5Hz

  • Prądy znamionowe IDn: 10mA, 30mA, 100mA, 300mA, 500mA, 1000mA

  • Granice napięć dotykowych: 25V lub 50V

  • Kategoria przepięciowa: CAT III 240V do ziemi, CAT III 415V między zaciskami

• Pomiar czasów zadziałania (t_DN)

  • Zakresy pomiarowe:

  • Dla ½ I_DN, I_DN: 0 ÷ 999ms

  • Dla 2I_DN: 0 ÷ 200ms (standardowe), 0 ÷ 250ms (selektywne)

  • Dla 5 I_DN RCD (*): 0 ÷ 50ms (standardowe), 0 ÷ 160ms (selektywne)

  • Rozdzielczość: 1ms

  • Dokładność: ±(2% + 2 cyfry)

• Pomiar prądu wyzwolenia dla RCD typu A i AC
  (wyznaczenie prądu zadziałania prądem narastającym)

  • RCD dla I_DN ≤ 10mA

    • Zakres narastania dla typu AC: (0,5 ÷ 1,4) I_DN

    • Zakres narastania dla typu A: (0,5 ÷ 2,4) I_DN

  • RCD dla I_DN > 10mA

    • Zakres narastania dla typu AC: (0,5 ÷ 1,4) I_DN

    • Zakres narastania dla typu A: (0,5 ÷ 2,0) I_DN

  • Rozdzielczość: 0,1I_DN

  • Dokładność: -0%, ±5% I_DN

• Pomiar napięcia dotykowego:

  • Zakres: 0,1V ÷ 2U_tLim,

  • Dokładność: -0%, ±(2,0% + 2)
    Gdzie: U_tLim (U_L) = 25,0V lub 50,0V

• Pomiar impedancji pętli zwarcia (Faza-Faza lub Faza-Neutralny)

  • Zakres: 0,01Ω ÷ 199,9Ω, ±(5% + 3)

  • Rozdzielczość:

    • 0,01Ω

    • 0,1mΩ dla zakresu 0,1÷199,9mΩ (z opcjonalną przystawką IMP57)

  • Napięcie pomiarowe: (110V÷240V)±10%, (P-N, P-PE) / (110V÷415V)±10% (P-P)

  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz

  • Maksymalny pik prądowy:

    • 3A przy 127V

    • 6A przy 230V

    • 10A przy 400V

  • Kontrola napięcia dotykowego

  • Kategoria przepięciowa: CAT III 240V do ziemi, CAT III 415V między zaciskami

• Pomiar impedancji pętli przebicia (Faza-Ochronny)

  • Zakresy: 0,01 ÷ 1999Ω, ±(5% + 2)

  • Rozdzielczość:

    • 0,01Ω

    • 0,1mΩ dla zakresu 0,1÷199,9mΩ (z opcjonalną przystawką IMP57)

  • Napięcie pomiarowe: (110V÷240V)±10% (faza-ochronny)

  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz

  • Maksymalny pik prądowy:

    • 3,65A przy 127V

    • 6,64A przy 230V

  • Kontrola napięcia dotykowego

  • Kategoria przepięciowa: CAT III 240V do ziemi, CAT III 415V między zaciskami

• Pomiar pętli Faza-Ochronny bez zadziałania RCD (R_a15mA)

  • Zakresy:

    • 0,01 ÷ 9,99Ω, rozdz. 0,01Ω

    • 10,0 ÷ 199,9Ω, rozdz. 0,1Ω

    • 200÷ 1999Ω, rozdz. 1Ω

  • Dokładność: ±(5% + 1Ω)

  • Prąd pomiarowy: 15mA przy 265V

  • Napięcie próby: (110V÷240V)±10%

  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz

  • U_tLim (U_L) = 25,0V lub 50,0V

• Pomiar kolejności faz i zgodności faz (1 lub 2 przewodowy)

  • Zakres napięć: (100V÷240V)±10%

  • Częstotliwość napięcia: 50Hz ±0,5Hz; 60Hz ±0,5Hz

  • Wyświetlanie wyników:

    • "123" → prawidłowa kolejność faz

    • "132" → nieprawidłowa kolejność faz

    • "11-" → zgodne fazy

• Dane ogólne

  • Wymiary: 240 x 160 x 70 mm

  • Waga (z bateriami): około 1,2kg

  • Szczelność obudowy: IP50

  • Pamięć: 500 wyników

  • Interfejs: optyczny USB do PC

  • Wyświetlacz: graficzny LCD z podświetleniem

  • Zasilanie: 6 baterii 1,5V typu LR6, AA, AM3, MN 1500

  • Czas życia baterii: > 600 pomiarów

  • Temperatura odniesienia: 23°C ±5°C

  • Temperatura pracy: -0°C ÷ 40°C przy RH <80%

  • Temperatura magazynowania (bez baterii): -10° ÷ 60°C przy RH <80% RH

• Normy

  • Zgodny z dyrektywami niskiego napięcia 2006/95/EEC (LVD) i EMC 2004/108/EEC

  • Bezpieczeństwa: IEC/EN61010-1, IEC/EN61557-1, -2, -3, -4, -6, -7

  • Techniczne: IEC/EN61187

  • Bezpieczeństwo akcesoriów: IEC/EN61010-031, IEC/EN61010-2-032

  • RCD: CEI 64-8 612.9 D, IEC/EN61557-6

  • Pętla P-P, P-N, P-PE: CEI 64-8 612.6.3, IEC/EN61557-3

  • R 15mA: CEI 64-8 612.6.3, IEC/EN61557-3

  • 123: IEC 61557-7

  • Izolacja: Klasa 2, podwójna izolacja

  • Poziom zanieczyszczeń: 2

  • Do użytku w pomieszczeniach

  • Maksymalna wysokość: 2000m

  • Kategoria przepięciowa: CAT III 240V do ziemi, 415V międzyfazowe
