COMBI519

(wielofunkcyjny miernik instalacji)

OpisDane techniczneCeny/ZakupyDo pobrania

COMBI519 to wielofunkcyjny przyrząd do badania instalacji elektrycznych w budynkach.

Przyrząd wykonuje pomiary wszystkich wymaganych parametrów bezpieczeństwa instalacji:

  • rezystancję izolacji
  • test ciągłości
  • impedancję pętli
  • badanie wyłączników różnicowo-prądowych

Funkcję pomiaru uziemienia można uzupełnić niedrogim przyrządem:

Dużym ułatwieniem przyspieszającym wykonywanie pomiarów jest tryb AUTO, w którym sekwencyjnie są wykonywane pomiary Ra, RCD i MΩ.

Dodatkowo przyrząd wykonuje pomiary napięcia, częstotliwości oraz wskazuje kolejność faz. Inną ciekawą funkcją jest pomiar spadku napięcia w badanej instalacji w celu sprawdzenia, czy instalacja spełnia wymagania norm.

Funkcja AutoStart umożliwia automatyczną inicjację pomiaru pętli i RCD po wykryciu napięcia na końcówkach pomiarowych.

Pomiar rezystancji izolacji może być wykonywany w trybie sekwencyjnym L-N, L-PE i N-PE, potrafi również wykonywać pomiary wskaźników izolacji PI oraz DAR.

Jest wyposażony w funkcję kalibracji zera przewodów pomiarowych (przy pomiarach pętli) oraz pamięć do 999 pomiarów z możliwością edycji i wprowadzania komentarzy.

Interfejs z izolacją optyczną oraz program TopView umożliwia transmisję wyników poprzez gniazdo USB do PC.

Przyrząd jest wyposażony w duży 3,5" czytelny ekran LCD z podświetleniem. Obsługa przyrządu jest intuicyjna dzięki zastosowaniu czytelnego menu z wyborem funkcji pomiarowej.

Funkcje pomiarowe

  • RPE - test ciągłości połączeń wyrównawczych z prądem większym niż 200mA i napięciu rozwarcia między 4V a 24V
  • MΩ - pomiar rezystancji izolacji z napięciami pomiarowymi 50V, 100V, 250V, 500V or 1000V DC
  • LOOP - pomiar impedancji pętli zwarcia P-N, P-P, P-E z obliczeniem spodziewanego prądu zwarcia, całkowitej rezystancji uziemienia bez powodowania wyzwolenia wyłączników RCD, sprawdzenie zdolności wyłączeniowej zabezpieczeń magneto-termicznych (MCB) oraz bezpieczników, sprawdzenie ochrony w przypadku pośredniego kontaktu z 2-przewodowym i 3-przewodowym systemem
  • LoZ - pomiar impedancji linii P-N, P-P, P-E z obliczeniem spodziewanego prądu zwarcia z wysoką rozdzielczością (0,1mΩ) (przy wykorzystaniu opcjonalnej przystawki IMP57).
  • ΔV% - pomiar procentowy spadku napięcia w sieci
  • LoΩ - pomiar ciągłości uziemienia, przewodów ochronnych, połączeń wyrównawczych z prądem powyżej 10A (za pomocą opcjonalnych akcesoriów)
  • RCD - test pakietowych standardowych i selektywnych wyłączników RCD typu A/F, AC, B/B+ i DD z wyznaczeniem czasu zadziałania, prądu wyzwolenia, napięcia dotykowego.
  • AUTO - automatyczna sekwencja pomiaru Ra, RCD, MΩ dla połączenia 3-przewodowego
  • 1,2,3 - wskazanie kolejności faz metodą 1-biegunową
  • DMM - funkcje multimetru pomiaru napięcia i częstotliwości Faza-Neutralny, Faza-Faza, Faza-PE

Widok z lewej strony Widok z prawej strony

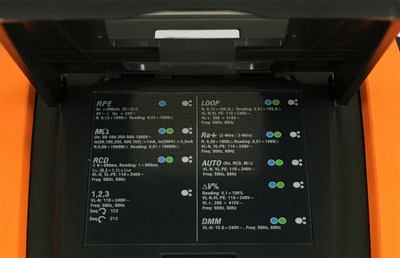

Wygodna klawiatura Zawsze pod ręką - dodatkowa pomoc na tylnej ściance

Port transmisji danych do PC z izolacją optyczną Gniazda wejść pomiarowych

Doskonałej jakości, trwałe i bezpieczne silikonowe przewody pomiarowe Opcjonalna sonda zdalnego sterowania PR400

Pomiar impedancji pętli z dużą rozdzielczością

Z opcjonalną przystawką IMP57 pozwala na pomiar impedancji pętli prądem do 244A z rozdzielczością 0,1mΩ.

Opcjonalna przystawka IMP57 pozwala na pomiary
impedancji dużym prądem

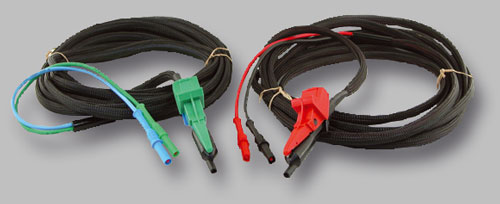

Nr. kat. C7000 (na wyposażeniu IMP57)
Zestaw przewodów (2x3m) z końcówkami krokodylkowymi Kelvina
