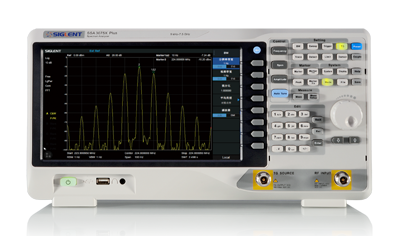

Seria SSA3000X Plus
modele: SSA3075X Plus, SSA3032X Plus, SSA3021X Plus i SSA3015X Plus

Analizatory widma serii SSA3000X Plus mają zakres częstotliwości od 9kHz do 1,5GHz/2,1GHz/3,2GHz/7,5GHz, są lekkie i mają niewielkie wymiary, posiadają przyjazny dla użytkownika interfejs, zwięzły styl wyświetlacza, wiarygodne i precyzyjne pomiary oraz wiele funkcji pomiarowych RF. Są odpowiednie do badań naukowych oraz badawczych, edukacji, produkcji, kontroli oraz szerokiego zakresu innych zastosowań.

Cechy szczególne

• Dostępne modele:
  • SSA3075X Plus do 7,5GHz
  • SSA3032X Plus do 3,2GHz
  • SSA3021X Plus do 2,1GHz
  • SSA3015X Plus do 1,5GHz
• Całkowicie cyfrowa technologia IF
• Zakres częstotliwości od 9kHz do 7,5GHz
• Wyświetlany średni poziom szumu DANL (typ.) -161 dBm/Hz lub -165dBm/Hz
• Offset fazowy szumu (1GHz, typ.) -98 dBc/Hz przy 10 kHz
• Całkowita dokładność amplitudy: < 0,7dB
• Minimalna rozdzielczość pasma (RBW) 1Hz
• Dotykowy wyświetlacz 10,1 cala WVGA (1024x600), mysz oraz klawiatura
• Zdalne sterowanie z przeglądarki na PC i urządzeniach mobilnych
• W standardzie
  • Przedwzmacniacz
  • Zestaw generatora śledzącego
• Opcjonalnie
  • Zestaw pomiaru odbicia
  • Zaawansowany zestaw pomiarowy
  • Zestaw pomiarowy EMI Pre-Compliance
  • Funkcja analizy modulacji cyfrowej (DMA)
  • Funkcja analizy modulacji analogowej (AMA)

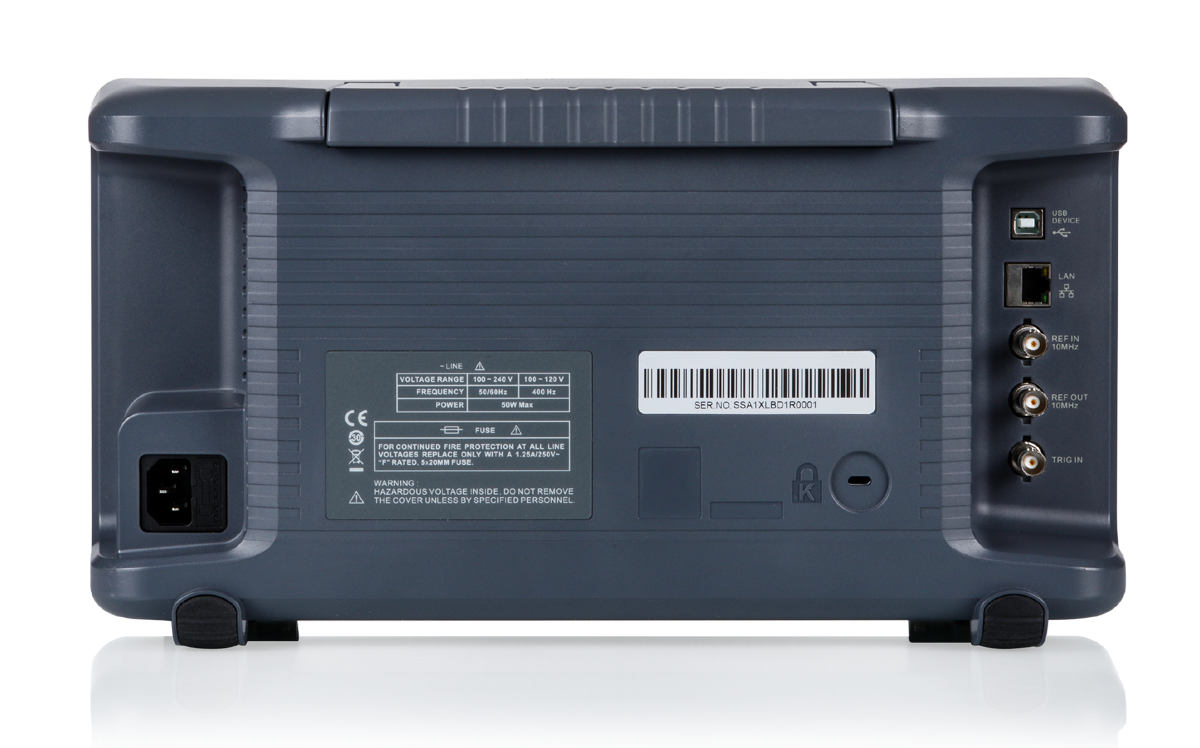

Widok z lewej	Widok od tyłu

Cechy konstrukcyjne

Ekran dotykowy 10,1 cala		Szum -98dBc/Hz przy 1GHz
Minimalna rozdzielczość pasma (RBW) 1Hz		Zaawansowany pomiar mocy, oblicza parametry ACPR
Średni wyświetlany poziom szumów -161dBm/Hz		Monitor w zestawie zaawansowanych pomiarów

Pomiar EMI Pre-Compliance

Filtr 16-1-1 EMI i detektor Quasi-peak, skala Log i linia Limit

Tryb analizy modulacji

Wektorowa analiza sygnału modulacji AM/FM, ASK/FSK/PSK/MSK/QAM, sprawdzenie EVM

Pomiar odbicia

Pomiar strat VSWR i powrotu przy użyciu zewnętrznego mostka odbicia

Szczegółowa karta katalogowa dostępna jest w zakładce "Do pobrania"
