Widok przyrządu COMBIG2
COMBIG2 jest używany do sprawdzania bezpieczeństwa instalacji elektrycznych domowych oraz
przemysłowych (IEC/EN61557-1). Dzięki możliwości wprowadzania charakterystyki materiałów instalacji
oraz zastosowanych zabezpieczeń danego budynku, przyrząd może zadowolić nawet najbardziej wymagających
instalatorów oraz najbardziej rygorystycznych inspektorów nadzoru.
Zastosowany kolorowy wyświetlacz LCD z ekranem dotykowym pozwala na użytkowanie tego
przyrządu w zupełnie nowy sposób. COMBIG2 udostępnia na swoim wyświetlaczu wszystkie możliwe
parametry do uzyskania perfekcyjnego pomiaru. Zadaniem użytkownika jest "dotknięcie" tego
parametru, który chcemy zmierzyć, następnie pozostawienie reszty dla mikroprocesora COMBIG2!
Przyrząd jest zgodny z wszystkimi wymaganiami dotyczącymi bezpieczeństwa instalacji elektrycznych, wykonuje badania RCD typu A/F, AC również do 1000mA oraz typu B/B+, DD, rezystancji izolacji, ciągłości, pomiary pętli bezpośrednio na gniazdach sieciowych bez powodowania wyzwalania wyłączników RCD.
Dzięki odpowiedniemu oprogramowaniu i wskazówkom na ekranie dotykowym, przyrząd ten może
badać zdolność wyłączeniową, prąd wyzwolenia, I2t wyłączników
magneto-termicznych (MCT) z charakterystykami B, C, D, K oraz bezpieczników typu gG i aM!
W połączeniu z opcjonalnymi cęgami HT96U potrafi przeprowadzić i zarejestrować pomiary prądu
upływu, mocy, cos, harmonicznych, THD% oraz częstotliwości. Przyrząd został skonstruowany
do używania łącznie z opcjonalnymi akcesoriami, które mają bardzo szerokie zastosowanie:
HT53/05 do pomiaru oświetlenia, HT52/05 do pomiarów temperatury i wilgotności
oraz RCDX10 do badania przekaźników prądu upływu do 10A.
Awangardowe zarządzanie pomiarem ze wskazaniem oceny, na koniec każdego pomiaru, zgodności lub
niezgodności z wymaganiami poprzez zrozumiałe symbole
OK lub
NOT OK.
I w końcu, dzięki zupełnie nowej aplikacji HTAnalysis, bezpłatnej do pobrania dla
systemów iOS i Android, COMBIG2 potrafi przesłać wyniki pomiarów oraz dane z rejestracji
na tablety i smartfony, dając w ten sposób użytkownikowi możliwość podzielenia się wynikami swoich
pomiarów poprzez chmurę HtCloud.
Cechy szczególne
- Pełna weryfikacja bezpieczeństwa instalacji elektrycznych prowadzona zgodnie z wymaganiami
norm IEC/EN61557-1.
- Zaawansowana weryfikacja pętli przez sprawdzenie prawidłowości zastosowanych
przekrojów przewodów, zabezpieczeń magneto-termicznych (MCB) oraz bezpieczników.
- Pomiar parametrów elektrycznych jednofazowych instalacji (V, I, W, VAR, VA, PF)
- Badanie wyłączników RCD typu A/F, AC, B/B+ do 1A, DD (6mA) oraz przekaźników prądu upływu z prądem pomiarowym do 10A (z opcjonalnym RCDX10).
- Pomiar rezystancji izolacji
- Pomiar ciągłości połączeń wyrównawczych
- Weryfikacja kolejności faz (SEQ) oraz prądów upływu
- Pomiar parametrów środowiskowych za pomocą opcjonalnych zewnętrznych sond.
Funkcje
- Rezystancja izolacji z napięciami: 50, 100, 250, 500, 1000VDC
- Ciągłość połączeń wyrównawczych prądem 200mA
- Rezystancja pętli bez wyzwalania
- Impedancja pętli: Faza-Faza, Faza-Neutralny, Faza-PE
- Impedancja pętli: Faza-Faza, Faza-Neutralny, Faza-PE z wysoką rozdzielczością (0,1mΩ)
- Spodziewany prąd zwarcia
- Napięcie dotykowe
- Czas wyzwolenia wyłączników RCD: standardowych, selektywnych i zwłocznych
- Prąd pomiarowy RCD typu A, AC do 1A oraz typu B do 300mA
- Pomiar wyłączników RCD z oddzielnymi cęgami do 10A
- Prąd wyzwolenia RCD (pomiar prądem narastającym)
- Kolejność faz
- Pomiar procentowy spadku napięcia w sieciach
- Pomiary z użyciem opcjonalnej sondy zdalnego sterowania PR400
- Pomiar prądu upływu (z opcjonalnymi cęgami HT96U)
- Pomiary parametrów elektrycznych (V, I, W, VAR, VA, Wh, cos)
- Analiza harmonicznych napięcia i prądu, THD% i PF
- Pomiar parametrów środowiskowych (z opcjonalnymi sondami HT52/05 i HT53/05)
- Pomoc "on line" na wyświetlaczu
- Wewnętrzna pamięć do zapisu wyników pomiaru
- Port optyczny/USB do podłączenia do PC
- Wbudowany interfejs łączności WiFi
COMBIG2 współpracuje również z opcjonalną przystawką IMP57 w celu wykonywania
pomiarów pętli z wysoką rozdzielczością (0,0001 Ω) łącznie w obliczeniem spodziewanego prądu zwarcia.
Pozwala to na wykonywanie dokładnych pomiarów blisko transformatorów zasilających umożliwiając
użytkownikowi na prawidłowy dobór aparatury zabezpieczającej w dowolnych systemach.
|
|
| Opcjonalna przystawka IMP57. Pozwala na pomiary impedancji dużym prądem z rozdzielczością 0,1mΩ
|

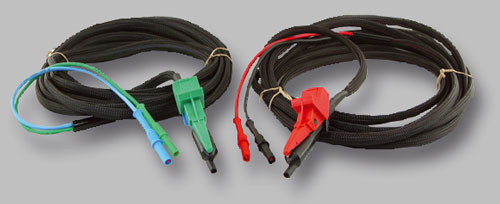

Nr. kat. C7000 (na wyposażeniu IMP57)
Zestaw przewodów (2x3m) z końcówkami krokodylkowymi Kelvina
|
Pomiar pętli bez wyzwalania RCD
Pomiar rezystancji pętli L-PE bez wyzwalania wyłączników RCD dokonywany jest połową prądu znamionowego
wyłącznika RCD. W odróżnieniu od innych przyrządów, które wykonują ten pomiar zawsze prądem 15mA,
COMBIG2 pozwala na wprowadzenie przez operatora rzeczywistej wartości prądu znamionowego RCD
chroniącego badany obwód. Dzięki temu, dla RCD o prądach większych od 30mA, pomiar rezystancji pętli
może być wykonywany większymi prądami, co pozwala na uzyskanie szybszych i dokładniejszych wyników.
Sprawdzenie zdolności wyłączeniowej
Sprawdza, czy aparat chroniący instalację ma wystarczający maksymalny prąd wyłączeniowy - większy
niż spodziewany prąd zwarcia.
|
|
Obliczenie spodziewanego prądu zwarcia i ocena,
czy wyłącznik ma wystarczającą zdolność wyłączeniową |
Efekt niewystarczającej zdolności wyłączeniowej
wyłącznika chroniącego badany obwód |
I2t - sprawdzenie skuteczności ochrony przed efektami termicznymi zwarcia
Poprzez wyznaczenie parametru energii I2t sprawdza, czy przewody instalacji są w stanie
wytrzymać energię zwarcia. W tym celu należy wprowadzić dane odnośnie typu wyłącznika i jego prądu
znamionowego oraz przekrój, materiał przewodnika, ilość żył i rodzaj izolacji przewodów. Przyrząd
zmierzy impedancję pętli, obliczy wartość spodziewanego prądu zwarcia Isc, jak również
odpowiadającą wartość czasu wyzwolenia (t) aparatu zabezpieczającego obwód i przedstawi ocenę
negatywną, jeżeli aparat zabezpieczający pozwoli na przepływ energii większej niż mogą wytrzymać
przewody w badanej instalacji.
|
Isc2t ≤ K2S2
|
|
gdzie:
K jest parametrem podawanym przez normy i zależy od materiału przewodnika i rodzaju izolacji
S oznacza przekrój przewodu
|
Efekt doprowadzenia za dużej energii |
| |
|
|
|

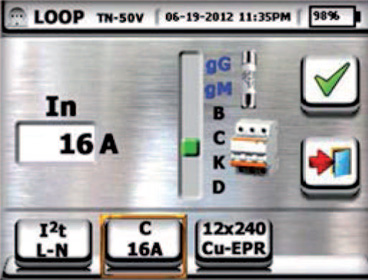

| Wprowadzenie parametrów wyłącznika chroniącego badany obwód |
Wprowadzenie parametrów przewodów w badanej instalacji |
Sprawdzenie czasu wyzwolenia aparatu chroniącego obwód
Przyrząd wykrywa wartość impedancji pętli powyżej mierzonego punktu, oblicza wartość
minimalnego prądu zwarcia (Imin) i odpowiadającą mu wartość czasu wyzwolenia (t),
aparatu chroniącego dany obwód, gwarantujący pozytywną ocenę, jeżeli ten czas jest krótszy od
wartości granicznej ustawionej przez użytkownika. Oblicza, czy spodziewana minimalna wartość prądu zwarciowego
będzie w stanie wyzwolić działanie wyłącznika MCB o charakterystykach B, C, D lub bezpiecznika
typu gG i aM chroniącego obwód.
Pomiary prądu upływu
Za pomocą tego przyrządu można również sprawdzić prądu upływu do ziemi
(po zastosowaniu opcjonalnej cewki Rogowskiego RCDX10 lub przystawki cęgowej HT96U).
|
|
| RCDX100 |
HT96U |
