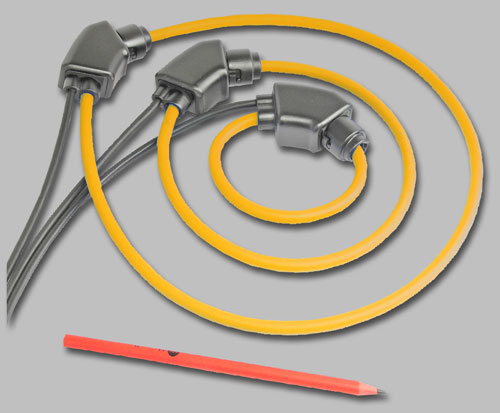

Widok cewek Rogowskiego MFC150 o różnych długościach
- Odpowiednie do pomiaru prądów od mA do setek kA
- Wysoka liniowość
- Duży zakres dynamiczny
- Bardzo użyteczny przy dużych rozmiarach lub niewygodnych kształtach przewodników
oraz w miejscach o ograniczonym dostępie.
- Brak niebezpieczeństwa przy rozwarciu obwodu wtórnego
- Brak uszkodzeń przy dużych przeciążeniach
- Nie-inwazyjne, brak obciążania mierzonej sieci
- Dzięki niskiej wadze, może być powieszona na mierzonym przewodniku
- Długość cewki do 3m
- Całkowicie ekranowana
Opis ogólny
MFC150 jest elastycznym przetwornikiem prądu wykorzystującym prawo Rogowskiego,
szczególnie przydatnym do pomiarów we współpracy z przenośnymi przyrządami.
MFC150 są dostępne w różnych rozmiarach według wytycznych klienta, z długością
do 3m, dlatego mogą być używane we wszystkich tych zastosowaniach, w których
tradycyjne cęgi sztywne nie pasują ze względu na ich rozmiary i/lub wagę.
Ze względu na swoje specyficzne cechy, elastyczna cewka Rogowskiego jest wyjątkowo
komfortowym rozwiązaniem do pomiarów prądu i może być używana w wielu przypadkach, gdzie
tradycyjne cęgi nie są odpowiednim rozwiązaniem.
Cewka MFC150 jest dostarczana z ekranem przeciwko wpływowi zewnętrznych pól magnetycznych,
dlatego gwarantuje stabilny pomiar od niskich prądów do setek kA.
Cewki Rogowskiego muszą być podłączone do elektronicznego układu całkującego dla
kompensacji przesunięcia fazowego 90° oraz dla kompensacji częstotliwościowej,
takich, jak MIM100.
Przenośne oraz panelowe przyrządy ALGODUE mogą współpracować bezpośrednio bez
konieczności użycia zewnętrznych układów całkujących. Jest to zaletą, ponieważ
nie ma wtedy zewnętrznych pudełek lub zasilaczy co ułatwia użycie.
Te unikatowe cechy cewek Rogowskiego w połączeniu z elastycznością programowania wejścia naszych
mierników, pozwalają na wykonywanie pomiarów we wszystkich zastosowaniach.
Widok cewek Rogowskiego MFC150 o tych samych długościach
Zalety
- Dzięki swojej budowie, elastyczne cewki Rogowskiego pozwalają na obejmowanie
przewodników lub wiązek kabli, które są duże i trudno dostępne, bez żadnego
zagrożenia.
- Wyjście cewki daje niskonapięciowy sygnał, dlatego nie ma niebezpieczeństwa rozwarcia
obwodu wtórnego. Czyni to cewki Rogowskiego wyjątkowo użyteczne dla pomiarów chwilowych, na
przykład we współpracy z przenośnymi analizatorami.
- W odróżnieniu od tradycyjnych przekładników prądowych z rdzeniem magnetycznym, cewka
Rogowskiego jest przetwornikiem bez-inwazyjnym. Ponieważ nie ma ciężkiego rdzenia, nie czerpie
energii z obwodu głównego przewodzącego prąd, który ma być mierzony.
- Brak obecności rdzenia magnetycznego, gwarantuje szeroki zakres częstotliwości
pracy, aż do setek kHz. Czyni to MFC150 szczególnie odpowiednimi do pomiarów
zawartości harmonicznych oraz stanów nieustalonych.
Zastosowania
- Urządzenia pomiarowe, instrumenty laboratoryjne
- Monitorowanie mocy i systemy kontroli
- Pomiar tętnienia DC
- Monitorowanie harmonicznych i stanów nieustalonych
- Monitorowanie bardzo silnych prądów
Co to jest cewka Rogowskiego?
Cewki Rogowskiego były używane do detekcji i pomiarów prądów elektrycznych od
dziesięcioleci. Są one oparte na prostej zasadzie: cewka powietrzna jest
umieszczona dookoła przewodnika w formie toroidalnej i pole magnetyczne
wytwarzane przez prąd indukuje napięcie w cewce. Wyjście napięcia jest
proporcjonalne do szybkości zmian prądu. Napięcie to jest całkowane, dlatego
sygnał wyjściowy jest proporcjonalny do prądu.
Przez zastosowanie precyzyjnych technik nawijania, specjalnie opracowanych dla
tego celu, cewki są wytwarzane tak, że na ich sygnał wyjściowy nie ma wpływu
pozycja przewodnika wewnątrz toroidu, i w celu odrzucenia interferencji
od zewnętrznych pól magnetycznych wytwarzanych, na przykład, przez sąsiednie przewodniki.
Zasadniczo, system do pomiaru prądu z cewką Rogowskiego składa się z połączenia cewki i
układu elektronicznego (patrz rysunek poniżej).
Przetworniki z cewką Rogowskiego są używane do pomiarów prądu AC.
Mogą być używane w podobnych sytuacjach, co przekładniki prądowe, ale w wielu zastosowaniach
mają istotne zalety:
- Szeroki zakres dynamiczny. Ta sama cewka może być użyta do pomiaru prądów od mA do setek kA,
wystarczy tylko zmienić wartość RC w układzie całkującym.
- Wysoka linowość. Zgodnie z danymi producenta (wymiary, wartość indukcyjności,
...) maksymalna mierzona częstotliwość kHz i w niektórych specjalnych modelach
również MHz.
- Bardzo użyteczne przy dużych rozmiarach lub niewygodnych kształtach przewodników lub w miejscach
o ograniczonym dostępie. Dzięki budowie bez rdzenia, cewka może być łatwo wyprodukowana zgodnie z
zastosowaniem lub dostosowana do dostępnego miejsca.
- W przeciwieństwie do tradycyjnych przekładników prądowych, nie istnieje
niebezpieczeństwo związane z przerwaniem obwodu wtórnego.
- Nie mogą zostać uszkodzone przez prądy przetężeniowe.
- Są nie-inwazyjne. Nie czerpią energii z obwodu mierzonego prądu.
- Mają również niską wagę i w niektórych zastosowaniach są wystarczająco lekkie, aby móc je zawiesić
na mierzonym przewodniku.
Przetworniki te nie mierzą prądów stałych, ale w przeciwieństwie do
przekładników prądowych, mogą przeprowadzić dokładne pomiary składowej AC, nawet
w obecności ogromnej składowej DC, ponieważ nie ma tu żelaznego rdzenia, który
może się nasycić. Ta cecha jest szczególnie użyteczna do pomiaru prądów
tętnienia na przykład w systemach ładowania akumulatorów.
