Seria SDS5000X HD

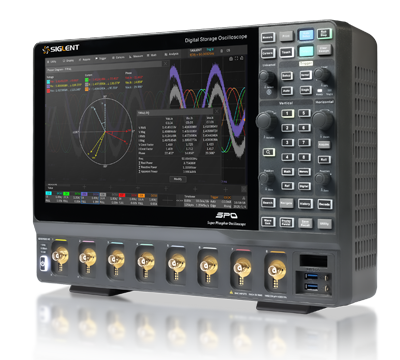

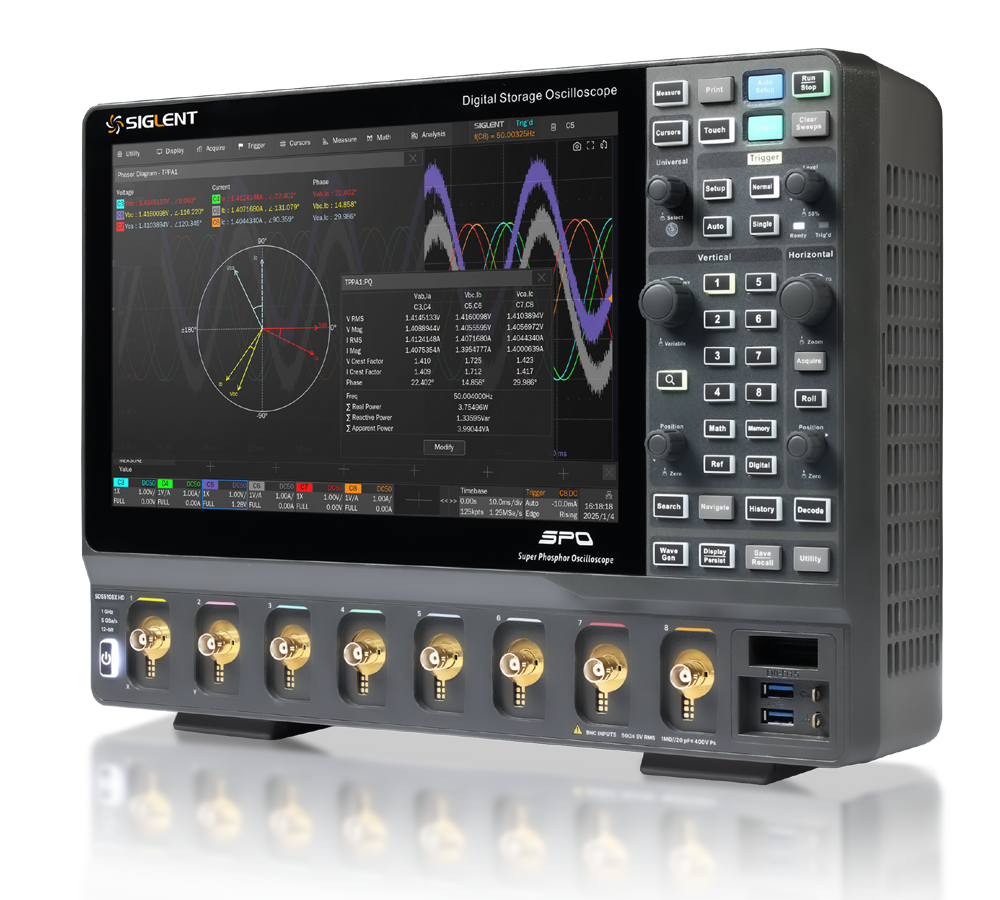

Widok modelu ośmiokanałowego SDS5000X HD

Oscyloskopy cyfrowe o wysokiej rozdzielczości z serii SDS5000X HD firmy SIGLENT są dostępne w wersjach 4-, 6- i 8-kanałowych, o szerokości pasma 350 MHz, 500 MHz i 1 GHz, mają 12-bitowe przetworniki ADC o częstotliwości próbkowania do 5 GSa/s i maksymalnej długości rekordu 2,5 Gpts/kanał.

Seria wykorzystuje technologię SPO firmy Siglent o maksymalnej częstotliwości przechwytywania przebiegów do 160 000 wfm/s, funkcję wyświetlania gradacji intensywności 256 poziomów oraz tryb wyświetlania temperatury barwowej. Wykorzystuje również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim jitterze. System wyzwalania obsługuje wiele wydajnych trybów wyzwalania, w tym wyzwalanie magistrali szeregowej. Narzędzia takie jak rejestrowanie przebiegów historycznych, funkcje wyszukiwania i nawigacji, test maski, wykres Bodego, analiza mocy umożliwiają przechwytywanie, przechowywanie i analizowanie rozszerzonych zapisów przebiegów. Imponujący wachlarz możliwości pomiarowych i matematycznych, a także szeregowe dekodowanie to również ich cechy.

SDS5000X HD wykorzystuje 12,1-calowy pojemnościowy ekran dotykowy i obsługuje gesty wielodotykowe, a dodanie przyjaznego dla użytkownika interfejsu użytkownika może znacznie poprawić wydajność operacyjną.

Seria obsługuje zdalne sterowanie przez sieć LAN. Kompletny zestaw poleceń SCPI przez standardowe połączenie LAN 1000M zapewnia szybką akwizycję danych w celu przyspieszenia zautomatyzowanych aplikacji testowych.

Cechy szczególne

• 8/6/4 kanałów analogowych dla SDS5000X HD
• Pasmo do 1 GHz z częstotliwością próbkowania do 5 GSa/s
• 12-bitowy przetwornik ADC
• Niski poziom szumów: 140 μVrms przy paśmie 1 GHz (typowo)
• Technologia SPO
• Prędkości przechwytywania przebiegów do 160 000 wfm/s w trybie normalnym i 650 000 wfm/s w trybie sekwencyjnym
• Obsługuje 256-stopniową gradację intensywności i tryby wyświetlania temperatury barwowej
• Długość przebiegu do 2,5 Gpts/ch
• Cyfrowy system wyzwalania
• Inteligentny wyzwalacz: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay i Video (obsługuje HDTV). Zone Trigger upraszcza zaawansowane wyzwalanie
• Wyzwalanie i dekoder magistrali szeregowej, obsługuje protokoły, w tym I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester i ARINC429
• Tryb segmentowanego pozyskiwania (sekwencji), dzielący maksymalną długość rekordu na wiele segmentów (do 170 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym czasem martwym między segmentami w celu uchwycenia kwalifikującego się zdarzenia
• Funkcja zapisu przebiegu historii (Historia), maksymalna długość zarejestrowanego przebiegu wynosi 170 000 ramek
• Automatyczne pomiary ponad 60 parametrów, obsługuje statystyki z histogramem, śledzeniem, trendem, pomiarem bramkowania i pomiarami przebiegów matematycznych, historycznych i pamięciowych
• 8 przebiegów matematycznych (8 Mpts FFT, filtr, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.), obsługuje formułę edytor
• Liczne funkcje analizy danych, takie jak wyszukiwanie, nawigacja, cyfrowy woltomierz, licznik, histogram przebiegu, wykres Bodego, analiza mocy i test podwójnego impulsu
• Szybka, oparta na sprzęcie średnia, wysoka rozdzielczość; Funkcja szybkiego testu maski oparta na sprzęcie, z narzędziem Mask Editor do tworzenia masek zdefiniowanych przez użytkownika
• 16 kanałów cyfrowych (tylko dla SDS5000X HD)
• Obsługiwany zewnętrzny generator przebiegów 50 MHz
• Duży 12,1-calowy wyświetlacz TFT-LCD o rozdzielczości 1280 * 800; pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe (tylko dla SDS5000X HD)
• Interfejsy obejmują: 2x USB Host 3.0, USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, External Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out
• Wbudowany serwer internetowy obsługuje zdalne sterowanie przez port LAN za pomocą przeglądarki internetowej. Obsługuje polecenia zdalnego sterowania SCPI. Obsługuje zewnętrzną mysz i klawiaturę

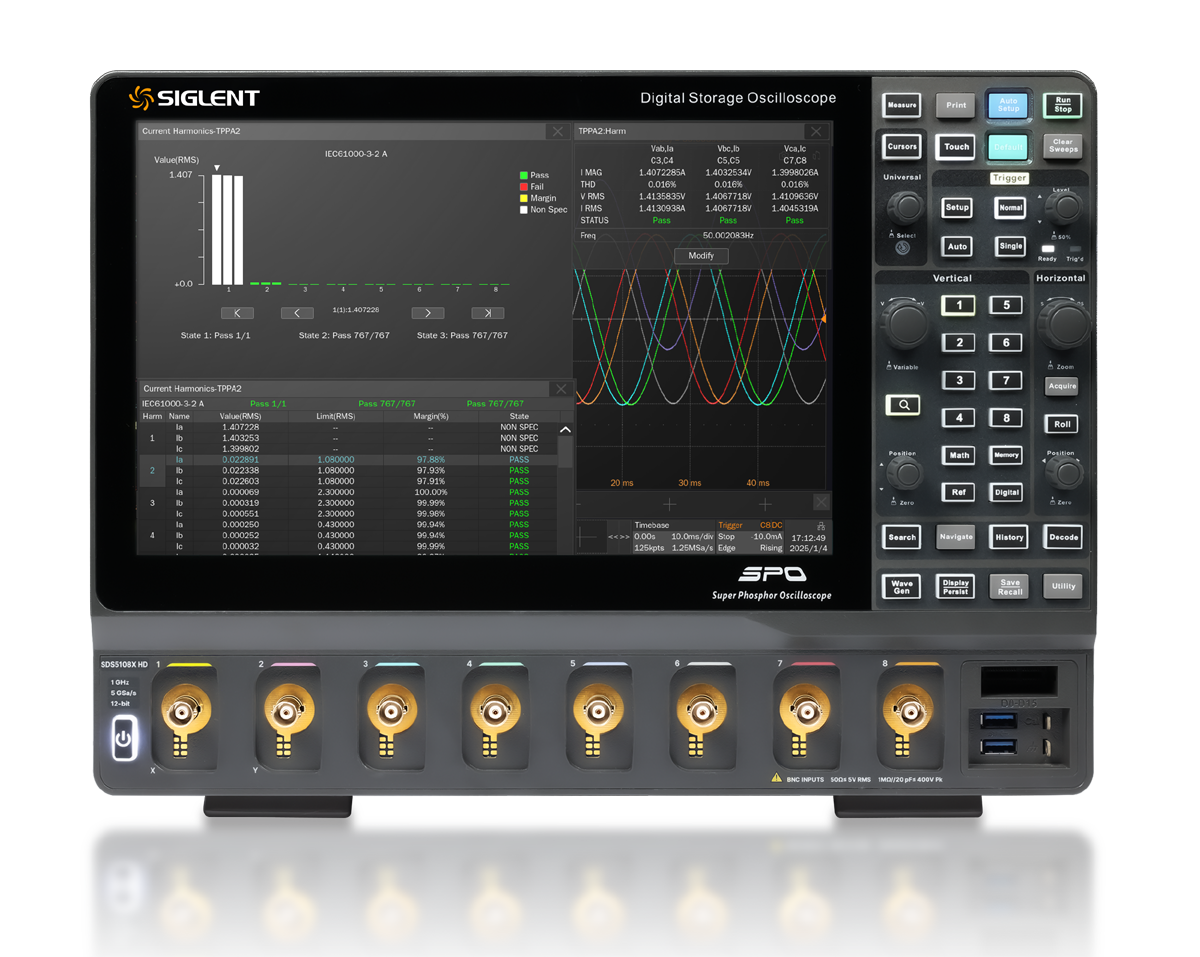

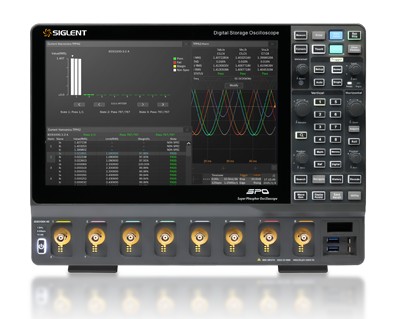

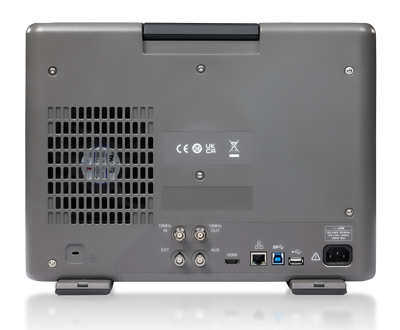

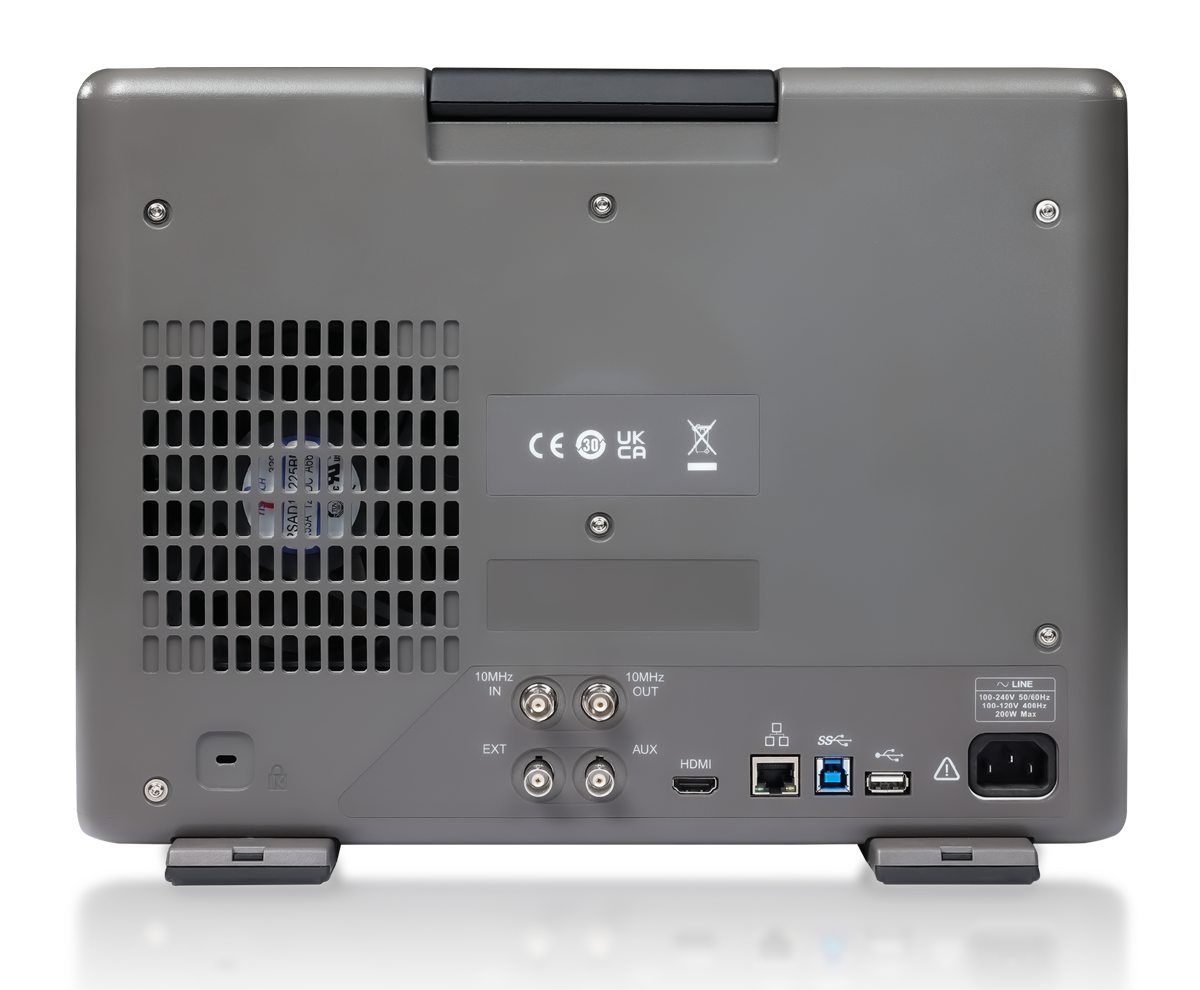

SDS5000X HD widok od frontu	SDS5000X HD widok z tyłu
