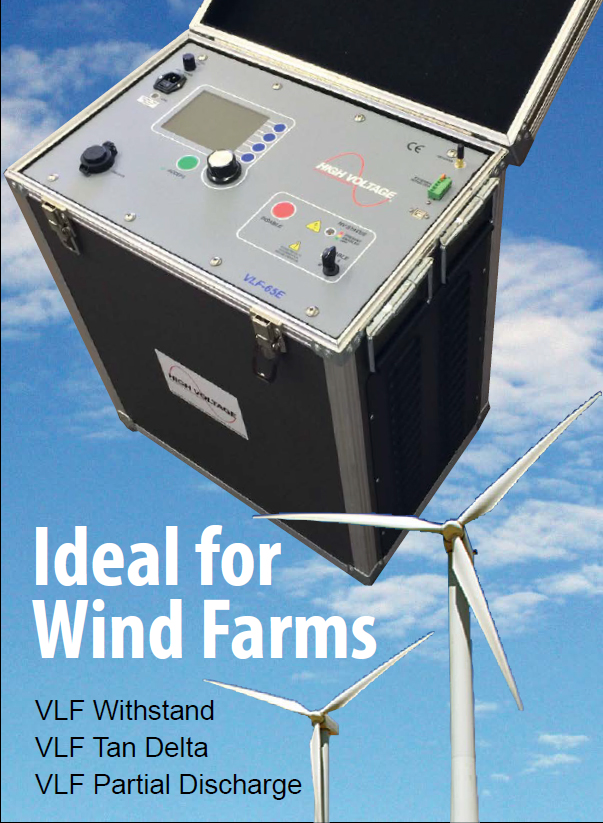

System VLF-65E jest najnowszą konstrukcją nowej generacji testerów wysokim
napięciem wolnozmiennym (VLF AC) produkcji High Voltage. Podzespoły WN mają wykonanie typu suchego,
chłodzonego powietrzem. Układy sterujące to konstrukcja półprzewodnikowa ze sterowaniem mikroprocesorowym.
Przebiegi testów są programowane, posiada wiele funkcji wyjściowych, łączność bezprzewodową,
uzyskiwanie wyników jest intuicyjne, a obsługa łatwa do nauczenia. Równie przyjazne jest dołączone
oprogramowanie na PC.
Przyrząd jest przenośny, przystępny i posiada konstrukcję przystosowaną
do pracy w niekorzystnych warunkach występujących w terenie, jak wszystkie produkty High Voltage.
Napięcie wyjściowe w zakresie 0 ÷ 65kVac spełnia międzynarodowe normy dotyczące badań odbiorczych
kabli do 35kV.
Wyjście o przebiegu czystej sinusoidy jest odpowiednie do stosowania przy
współpracy z opcjonalnymi systemami do pomiaru Tangensa Delta oraz Wyładowań Niezupełnych.
System VLF-65E oferuje wszystko, co jest potrzebne do pełnego badania kabli o napięciu
znamionowym do 35kV.
- Wyjście VLF i DC
- Badanie ekranów
- Dopalania kabli
High Voltage oferuje najszerszy zakres systemów VLF obejmujący 12 modeli, o najwyższych mocach
oraz najwyższych napięciach, konstrukcje elektroniczne i elektro-mechaniczne, systemy do
pomiaru tangensa delta, wszystkie produkty z doskonałym wsparciem serwisowym producenta. High Voltage
produkuje przyrządy do badań aparatury rozdzielczej, silników/generatorów, transformatorów oraz
kabli. High Voltage dostarcza swoje produkty do ponad 100 krajów.
Ponad 2000 systemów VLF pracuje w ponad 80 krajach.
Dopalanie kabli.
Oferuje więcej niż tylko proste dopalanie DC jak inni. High Voltage używa napięcia VLF do ciągłego ładowania kabla,
dla obu polaryzacji, pozwalając na rozładowanie zmagazynowanej energii w miejscu uszkodzenia,
następnie używa prąd wyjściowy VLF do podtrzymania łuku dla każdej połówki cyklu w celu dopalenia uszkodzenia.
Dwie metody dopalania - bardzo efektywne.
Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko powodują uszkodzenia
współczesnych izolacji kabli (zjawisko polaryzacji), ale również są nieefektywne w określaniu
jakości tych izolacji. Testy napięciem stałym wykrywają jedynie poważne uszkodzenia kabli,
niewielkie defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń izolacji.
Z tego powodu większość firm wstrzymała testowanie kabli napięciem DC i przeszła na badania
napięciami wolnozmiennymi (VLF) do prób wytrzymałości, wyładowań niezupełnych oraz tangensa delta.
Patrz artykuły:
Spełniane normy: IEEE 400.2, IEEE 400, IEC 60060-3, CENELEC HD 620/621, VDE DIN 0276-620/621.
IEEE 433 dla silników/generatorów.
VLF-65E oferuje wszystko co potrzebne:
- programowanie sekwencji testów
- sterowanie ręczne i automatyczne
- port USB do przechwytywania danych oraz do eksportu
- bezprzewodowy interfejs do łączności z komputerem do zdalnego sterowania pracą oraz do importu wyników
- wyświetlanie na ekranie wyników pomiarów Tangensa Delta przy współpracy z opcjonalną przystawką TD-65E
