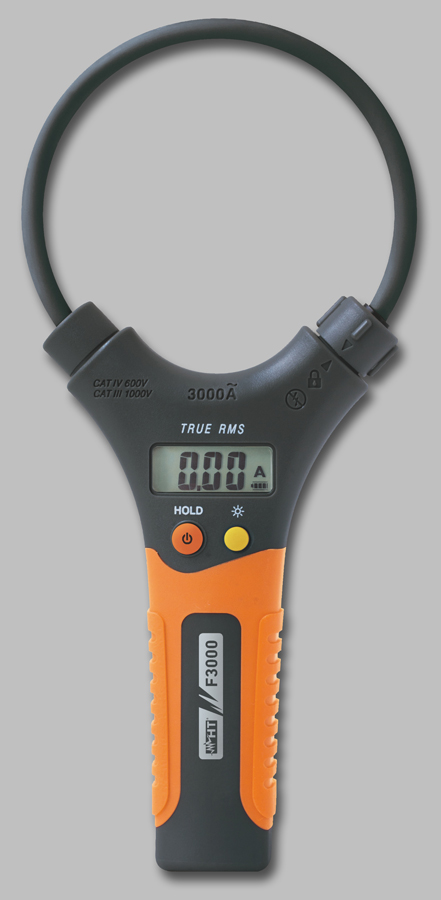

F3000

Profesjonalny miernik cęgowy F3000 jest przeznaczony do pomiarów prądów AC do 3000A TRMS z automatycznym wyborem podzakresów. Jest zgodny z CAT IV 600V, CAT III 1000V spełnia normy IEC/EN61010-1.

W konstrukcji przyrządu zastosowano innowacyjne rozwiązanie pomiaru prądu za pomocą elastycznej cewki Rogowskiego, dzięki czemu możliwy jest pomiar przewodnika o maksymalnej średnicy 110mm, pozwala to na łatwe wykonywanie pomiarów w każdych warunkach.

Przyrząd posiada szeroki wyświetlacz z odczytem do 3000, funkcję Data HOLD oraz podświetlenie wyświetlacza pozwalające na wygodną pracę nawet w warunkach słabego oświetlenia.

Funkcja automatycznego wyłączenia zasilania oszczędza energię baterii.

Cechy szczególne

• Pomiar prądu AC do 3000A
• Pomiary TRMS
• Elastyczne cęgi o dużej średnicy wewnętrznej
• Automatyczna zmiana zakresów
• Podświetlenie wyświetlacza
• Automatyczny wyłącznik zasilania

Dane elektryczne

Dokładność pokazano, jako [% wartości odczytanej + (ilość cyfr * rozdzielczość)] w warunkach odniesienia 23°C ±5°, <80%RH

UWAGA: odczyt wyświetlacza jest zerowany dla wartości < 10 cyfr
(*) Dokładność względem przebiegu sinusoidalnego. Przebiegi nie sinusoidalne należy rozważać, jak poniżej:

Dodatkowy błąd z powodu współczynnika szczytu (CF) sygnałów nie sinusoidalnych:
C.F: 1.0 ÷ 2.0 -> dodać 3.0% odczytu
C.F: 2.0 ÷ 2.5 -> dodać 5.0% odczytu
C.F: 2.5 ÷ 3.0 -> dodać 7.0% odczytu

(**) Dokładność związana z centrum szczęk, bez pól magnetycznych/elektrycznych i w temperaturze odniesienia.
Błędy z powodu niecentrycznego położenia przewodnika w stosunku do cewki są następujące:
- Błąd 2.0% odczytu (odległość 15mm od centrum cewki)
- Błąd 2.5% odczytu (odległość 25mm od centrum cewki)
- Błąd 3.0% odczytu (odległość 35mm od centrum cewki)

Dane ogólne

• Dane mechaniczne
  • Wymiary: 280 x 120 x 25mm
  • Waga (bez baterii): 170g
  • Max średnica przewodnika: 110mm
  • Długość cewki Rogowskiego: 254mm (10")
• Zasilanie
  • Typ baterii: 2x1,5V alkaliczne typu AAA LR03
  • Czas pracy z baterii: około 200 godzin
  • Automatyczne wyłączenie: po około 20 min braku aktywności
• Wyświetlacz
  • Charakterystyka: 4 LCD (max 3000), punkt dziesiętny, wskazanie symbolu jednostki i podświetlenie
  • Szybkość próbkowania: 4 razy/sek
  • Typ konwersji: TRMS
• Warunki klimatyczne
  • Temperatura odniesienia: 23°C ± 5°C
  • Temperatura pracy: 0 ÷ 50 °C
  • Wilgotność pracy: <80% RH
  • Temperatura magazynowania: -20 ÷ 60 °C
  • Wilgotność magazynowania: <80% RH
• Normy związane
  • Bezpieczeństwo: IEC/EN 61010-1, IEC/EN61010-2-032
  • Izolacja: podwójna
  • Stopnień zapylenia: 2
  • Max wysokość użytkowania: 2000m
  • Kategoria instalacji: CAT IV 600V, CAT III 1000V do ziemi

Przyrząd spełnia europejskie dyrektywy niskonapięciową 2006/95/EEC (LV)
oraz kompatybilności elektromagnetycznej 2004/108/EEC (EMC)
