PM8236

(multimetr automatyczny True RMS z funkcją rejestracji na PC przez USB)

OpisDane techniczneCeny/Zakupy

Widok PM8236

PM8236 to ręczny wielofunkcyjny przyrząd pomiarowy. Posiada duży wyświetlacz LCD z podświetleniem.

Jest wyposażony w gniazdo USB umożliwiające transmisję wyników do PC, gdzie wyniki mogą być rejestrowane w formie pliku XLS.

Cechy szczególne

Funkcje pomiarowe:
- Napięcie DC do 1000V
- Napięcie AC do 750V
- Prąd DC do 10A
- Prąd Ac do 10A
- Rezystancja do 60MΩ
- Pojemność do 10mF
- Częstotliwość do 10MHz
- Cykl pracy
- Test diody
- Test ciągłości z brzęczykiem
- Temperatura
- Parametr hFE tranzystora
Pomiar TrueRMS wielkości AC
Wyświetlacz LCD z licznikiem 6000
Linijka analogowa 60-segmentowa
Podświetlenie wyświetlacza
Wydzielone zakresy µA/mA/A pomiaru prądu
Funkcje MAX/MIN
Funkcja REL
Automatyczna/ręczna zmiana podzakresów
Szybkość próbkowania 3 razy/sek.
Automatyczny wyłącznik zasilania
Zabezpieczenie wejść prądowych szybkimi bezpiecznikami FF600mA i FF10A
Podwójna izolacja
Kategoria przepięciowa CAT IV 600V


Pomiar temperatury poprzez termoparę typu K	Pomiar h_FE tranzystora


Odchylana nóżka umożliwiająca pracę miernika pod kątem	Ergonomiczny kształt obudowy


Port USB do współpracy z PC	Duży wyświetlacz LCD z linijką 60-segmentową


Adapter MS3200 umożliwia podłączenie tranzystorów i termopar typu K

Rejestracja wyników na komputerze

Przyrząd jest wyposażony w gniazdo USB zapewniający podłączenie PM8236 do komputera PC.
Będący na wyposażeniu program Data Logger umożliwia ciągłą rejestrację wyników na dysku komputera.

Wyniki zapisywane są w plikach formatu arkusza kalkulacyjnego XLS.
Zapisane w plikach wyniki można otwierać i przeglądać w późniejszym czasie.
Program umożliwia prezentację wyników w formie cyfrowej "on line", w formie wykresu lub tabeli z wynikami.


Prezentacja wyników "na żywo"	Prezentacja wyniku rejestracji w formie wykresu

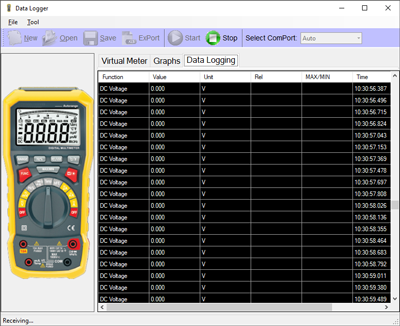

Prezentacja wyniku rejestracji w formie tabeli

Wyświetlacz LCD z licznikiem 6000
Podświetlenie wyświetlacza
Wskaźnik przepełnienia: OL
Sygnalizacja rozładowanej baterii
Szybkość próbkowania 3 razy/sek.
Zabezpieczenie wejść prądowych szybkimi bezpiecznikami FF600mA/1000V i FF10A/1000V
Kategoria przepięciowa CAT IV 600V, CAT III 1000V
Temperatura pracy: 0 ÷ 40°C przy RH<80% bez kondensacji
Temperatura magazynowania: -10 ÷ 60°C przy RH<70% (bez baterii)
Stopień zapylenia: 2
Max wysokość pracy: 2000m
Zasilanie: 4 x 1,5V bateria typu AA
Wymiary: 204x94x57mm
Waga: ok. 410g

Napięcie DC
Zakres	Rozdzielczość	Dokładność
60mV	0,01mV	±(0,7% odczytu + 2 cyfry)
600mV	0,1mV
6V	1mV
60V	10mV
600V	100mV
1000V	1V
Impedancja wejściowa: 10MΩ (na zakresach 60/600mV wynosi 10¹¹Ω Wytrzymałość: 1000V DC lub 750V AC Maksymalne napięcie wejściowe: 1000VDC Uwaga: Pomiar napięcia w mV (60/600mV), impedancja wejściowa wynosi aż 10¹¹Ω dzięki czemu sygnał wejściowy nie jest obciążany przez przyrząd. W przypadku, gdy sondy nie są podłączone do obwodu, miernik może pokazywać duże niestabilne wskazania, co jest normalne. Podłączenie do obwodu powinno stabilizować wskazanie. Zwarcie wejścia powinno zerować wskazanie.

Napięcie AC
Zakres	Rozdzielczość	Dokładność
60mV	0,01mV	±(0,8% odczytu + 3 cyfry)
600mV	0,1mV
6V	1mV
60V	10mV
600V	100mV
750V	1V	±(1,0% odczytu + 3 cyfry)
Impedancja wejściowa: 10MΩ (na zakresach 60/600mV wynosi 10¹¹Ω Wytrzymałość: 1000V DC lub 750V AC Maksymalne napięcie wejściowe: 750VAC (RMS) Dla zakresu częstotliwości: 10Hz ÷ 1kHz (true RMS) Uwaga: Pomiar napięcia w mV (60/600mV), impedancja wejściowa wynosi aż 10¹¹Ω dzięki czemu sygnał wejściowy nie jest obciążany przez przyrząd. W przypadku, gdy sondy nie są podłączone do obwodu, miernik może pokazywać duże niestabilne wskazania, co jest normalne. Podłączenie do obwodu powinno stabilizować wskazanie. Zwarcie wejścia powinno zerować wskazanie.

Prąd DC
Zakres	Rozdzielczość	Dokładność
600µA	0,1µA	±(1,2% odczytu + 3 cyfry)
6000µA	1µA
60mA	10µA
600mA	100µA
6A	1mA	±(2,0% odczytu + 10 cyfr)
10A	10mA	±(2,0% odczytu + 10 cyfr)
Zabezpieczenie: - zakresy µA/mA: szybki bezpiecznik FF600mA/1000V - zakres 10A: szybki bezpiecznik FF10A/1000V Maksymalny prąd wyjściowy: - gniazdo mA: 600mA - gniazdo 10A: 10A Przy pomiarze dużych prądów, ciągły pomiar nie powinien być dłuższy niż 15 sekund. Po takim pomiarze przyrząd powinien stygnąć przynajmniej 2 razy dłużej niż trwał pomiar.

Prąd AC
Zakres	Rozdzielczość	Dokładność
600µA	0,1µA	±(1,5% odczytu + 3 cyfry)
6000µA	1µA
60mA	10µA
600mA	100µA
6A	1mA	±(3,0% odczytu + 10 cyfr)
10A	10mA	±(3,0% odczytu + 10 cyfr)
Zabezpieczenie: - zakresy µA/mA: szybki bezpiecznik FF600mA/1000V - zakres 10A: szybki bezpiecznik FF10A/1000V Maksymalny prąd wyjściowy: - gniazdo mA: 600mA - gniazdo 10A: 10A Przy pomiarze dużych prądów, ciągły pomiar nie powinien być dłuższy niż 15 sekund. Po takim pomiarze przyrząd powinien stygnąć przynajmniej 2 razy dłużej niż trwał pomiar.

Rezystancja
Zakres	Rozdzielczość	Dokładność
600Ω	0,1Ω	±(1,2% odczytu + 5 cyfr)
6kΩ	1Ω
60kΩ	10Ω
600kΩ	100Ω
6MΩ	1kΩ
60MΩ	19kΩ	±(2,0% odczytu + 5 cyfr)
Napięcie rozwarcia: około 0,25V Wytrzymałość: 1000V DC lub 750V AC (RMS)

Pojemność
Zakres	Rozdzielczość	Dokładność
10nF	0,001nF	±(3,0% odczytu + 3 cyfry)
100nF	0,01nF
1000nF	0,1nF
10µF	0,001µF
100µF	0,01µF
1000µF	0,1µF
10mF	0,001mF
Wytrzymałość: 1000V DC lub 750V AC (RMS) Uwaga: Dokładność nie zawiera błędu wprowadzanego przez sondę pomiarową (na zakresie 100nF może to być kilka nF). Można wykorzystać funkcję pomiaru relatywnego (REL) w celu zmniejszenia błędu pomiaru.

Częstotliwość i cykl pracy
Zakres	Rozdzielczość	Dokładność
10Hz	0,001Hz	±(1,0% odczytu + 5 cyfr)
100Hz	0,01Hz
1000Hz	0,1Hz
10kHz	0,001kHz
100kHz	0,01kHz
1000kHz	0,1kHz
10MHz	0,001MHz
1 ÷ 99%	0,1%	3,0%
Na zakresie Hz: Zakres pomiarowy: 0 ÷ 10MHz Napięcie wejściowe: 0,2V ÷ 10V AC (napięcie wejściowe powinno być zwiększane ze wzrostem częstotliwości) Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS) Na zakresie V: Zakres pomiarowy: 0 ÷ 100kHz Napięcie wejściowe: 0,5V ÷ 750V AC (napięcie wejściowe powinno być zwiększane ze wzrostem częstotliwości) Maksymalne napięcie wejściowe: 1000V DC lub 750V AC (RMS) Na zakresie µA, mA, A: Zakres pomiarowy: 0 ÷ 100kHz Sygnał wejściowy: > 1/4 zakresu (prąd wejściowy powinien być zwiększany ze wzrostem częstotliwości) Zabezpieczenie wejścia: zakresy wejściowe µA, mA: FF600mA/1000V; zakres 10A: FF10A/1000V Uwaga: Użycie zakresu Hz daje większy zakres pomiarowy oraz większą czułość pomiaru.

Test diody
Zakres	Rozdzielczość	Dokładność
dioda	1mV	Wyświetla przybliżoną wartość napięcia przewodzenia diody
Prąd DC w kierunku przewodzenia wynosi około 1mA Napięcie DC w kierunku zaporowym wynosi około 1,5V Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS)

Test ciągłości
Zakres	Opis działania
*)))	sygnał brzęczyka dla rezystancji poniżej 50Ω
Napięcie rozwarcia: około 0,5V Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS)

Temperatura
Zakres	Rozdzielczość	Dokładność
°C	1°C	-20 ÷ 0°C	±5,0% odczytu lub ±3°C
		0 ÷ 400°C	±1,0% odczytu lub ±2°C
		400 ÷ 1000°C	±2,0% odczytu
Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS)

Przyrządy

Foto	Nazwa towaru	Nr tow.	Opis	Cena netto Cena brutto	Zakupy
	PM8236 MULTIMETR TRMS USB	3623	Multimetr cyfrowy, automat; licznik 6000; 1000VDC / 750VAC; 10A AC/DC; 60MOhm; 10mF; 10MHz; °C; DutyCycle; Min/Max; Rel; TrueRMS; ciągłość; dioda; hFE; bargraf; USB	174,00 zł 214,02 zł

Akcesoria na wyposażeniu

Nazwa towaru

Para przewodów pomiarowych , czerwony i czarny, zakończonych końcówkami ostrzowymi

Kabel USB do PC

Sonda temperaturowa termopara typu K do pomiaru temperatury gazów (perełka)

Płyta CD z programem Data Logger

Adapter do podłączenia tranzystorów lub sond temperaturowych

Miękki futerał transportowy (saszetka)

Instrukcja obsługi w języku polskim


Widok opakowania	Widok standardowego zestawu
