PV Master 10

wielokanałowy miernik charakterystyk I-V do 1500V/30A

automatyczna detekcja uszkodzenia

do 20 stringów jednocześnie

OpisDane techniczneCeny/ZakupyFilmy

Witamy w przyszłości badania paneli słonecznych za pomocą PV Master 10, najnowocześniejszego wielokanałowego narzędzia do wyznaczania charakterystyki I-V, zaprojektowanego w celu optymalizacji wydajności systemu fotowoltaicznego.

Zaprojektowany z myślą o precyzji i wydajności, PV Master 10 rewolucjonizuje sposób oceny i monitorowania paneli słonecznych, zapewniając najwyższą wydajność i trwałość.

Przy napięciu do 1500 V i prądzie do 30A na string pozwala na badanie wszystkich rodzajów instalacji fotowoltaicznych.

Artykuły:

Główne cechy

Kanały wejściowe: jednoczesny pomiar wielu stringów w 1 kanale przy użyciu technologii Time-Sync
Wejście napięciowe:
- Pomiar potencjału do 1600V
- Wyznaczanie charakterystyki I-V do 1600 V
Wejście prądowe: do 30A
Wejście temperatury: 2x wejścia dla termopary (typ K)
Pomiar natężenia promieniowania: przez BNC (piranometr)
Zestaw akumulatorów: Akumulator litowo-jonowy zapewniający 4 godziny pracy
Wyświetlacz wielodotykowy: 10,1-calowy wielodotykowy wyświetlacz dotykowy Full HD
Zintegrowany komputer: Windows 10 IoT, 2x 256 GB SSD, 8 GB RAM, 2x USB, LAN, WLAN, WIFI, RS-485
Możliwość rozszerzenia: wiele temperatur, do 20 kanałów (stringi)

SPRZĘT

Najnowocześniejsza technologia

		do 20 KANAŁÓW jednoczesny pomiar do 20 stringów
		do 1500V / 30A przeznaczony do zastosowań o dużej mocy (wysokie napięcie, duży prąd)
		ekran dotykowy Wyświetlacz z ekranem dotykowym o przekątnej 10,1 cala i rozdzielczości Full HD
		IEC 62446 zgodny z IEC 62446-2
		Praca mobilna do 4 godzin pracy z akumulatora
		Interfejsy USB 3.0, TCP/IP, LAN, Wi-Fi, Bluetooth, RS232, Modbus, 104, DIO i CAN.

Skrzynka rozszerzająca pomiary do 20 stringów

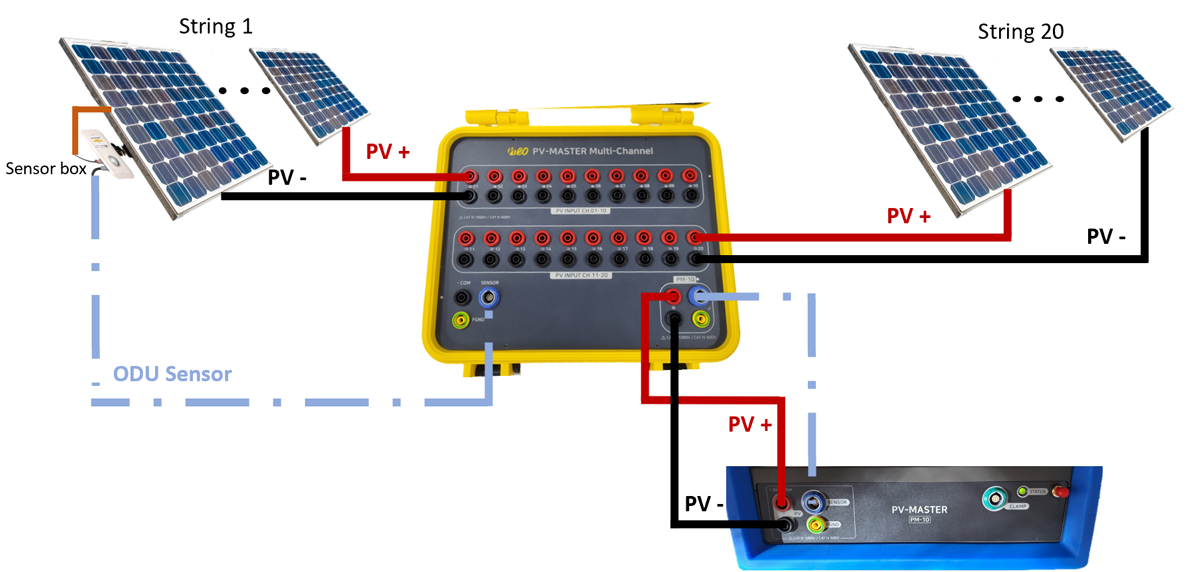

	Dzięki 20-kanałowemu modułowi rozszerzeń PV-MASTER Multi-Channel można z łatwością przekształcić przyrząd PV Master 10 na wielokanałowe urządzenie do pomiaru charakterystyk I-V. Jak widać na schematach połączeń po prawej stronie, bardzo łatwo jest podłączyć skrzynkę rozszerzeń PV-MASTER Multi-Channel i moduł PV Master 10, wystarczy podłączyć tylko stringi i można rozpocząć pomiar.

Skrzynki z czujnikami pomiarowymi
	Skrzynki czujników oferowane są w wersjach „Light” i „Expert” umożliwiają rejestrację pomiarów z czujników środowiskowych i proste podłączenie do przyrządu PV Master. Wystarczy je połączyć z PV Master i można utworzyć krzywą przeliczoną do warunków STC.
Sensorbox Expert ekran dotykowy, WLAN		Sensorbox Light
Wersje: Sensorbox Expert 2 (wersje) PY2TCK2 (2x pyranometr, 2x termopara typu K) PY2PTH2 (2x pyranometr, 2x PT100) PY2PTT2 (2x pyranometr, 2x PT1000) Sensorbox Expert 5 (wersje) PY2TCK5 (2x pyranometr, 5x termopara typu K) PY2PTH5 (2x pyranometr, 5x PT100) PY2PTT5 (2x pyranometr, 5x PT1000) Sensorbox Expert wireless Pomiar temperatury odbywa się za pomocą bezprzewodowego czujnika temperatury.		W zestawie: Pyranometr klasy C Czujnik temperatury PT100 wbudowany - do pomiaru temperatury otoczenia Czujnik temperatury PT100 zewnętrzny - do pomiaru temperatury modułu PV Kabel do połączenia do PV Master

Naprawdę intuicyjne oprogramowanie

Przejrzysta struktura. Wyraźne menu.

1. USTAWIENIA Przyrząd ma przejrzystą strukturę, która pokazuje schematy z objaśnieniami. Aby dokonać konfiguracji pomiaru, należy wcześniej ustawić tylko dane modułu i konfigurację stringa.

	2. POMIAR i ANALIZA Przyjazne dla użytkownika menu Łatwa nawigacja Funkcje multimetru Dodawanie wielu wyświetlanych danych (do 9) Pomiar napięcia Pomiar prądu Pomiar temperatury (modułu i otoczenia) Pomiar natężenia promieniowania słonecznego

3. POMIAR UPŁYWU oraz I-V Pomiar upływu Funkcja odległości do uszkodzenia pokazuje moduł z prądami upływu Wyznaczenie charakterystyki I-V: Porównanie z warunkami STC (IEC 62446) Efekty starzenia Efekty zabrudzeń Wiele narzędzi do analizy danych

4. AUTOMATYCZNA DIAGNOSTYKA Opatentowany system diagnostyczny automatycznie pokazuje stan każdego stringu. Wykrywanie usterek: niedopasowanie, PID, hotspot, uszkodzenie diody bocznikującej, zacienienie, zabrudzenie, stłuczenie szkła, rozwarstwienie, pęknięcie ogniwa itp. … Inspekcja modułów fotowoltaicznych nigdy nie była szybsza i łatwiejsza … żadna inna technologia nie dostarcza tylu szczegółów, co funkcja inteligentnej diagnostyki

5. EKSPORT Urządzenie może automatycznie generować raporty i profesjonalną dokumentację. Użytkownik może tworzyć raporty zawierające wszystkie informacje (lokalizacja, komentarze, logo firmy itp.) bezpośrednio na miejscu lub w trakcie przetwarzania końcowego. Raporty w formacie PDF zapisane w przyrządzie są zawsze dostępne i można je udostępniać bezpośrednio pocztą elektroniczną. Dane można eksportować do formatów CSV, XLS, PDF.	6. INNE PROGRAMY W przyrządzie zastosowano system operacyjny Microsoft Windows©. Można dodać programy takie jak Microsoft Excel, Word lub Matlab, a także usługi przesyłania wiadomości e-mail.

Porównanie różnych metod diagnostyki instalacji PV

Poniższa tabela przedstawia porównanie różnych metod diagnostyki fotowoltaiki słonecznej:

Oględziny
Obrazowanie termowizyjne
Elektroluminescencja
Analiza charakterystyki I-V
Wielokanałowe analiza charakterystyki I-V, w tym. inteligentny system diagnostyczny

Awaria \ Metoda	Inspekcja wizualna	Obraz termiczny	Elektroluminescencja	Krzywa I-V 1-kanał	Krzywa I-V wiele kanałów
PID	X	Δ	V	V	V
Dioda bocznikująca	Δ	V	V	V	V
Hot spots	X	V	Δ	V	V
Uszkodzenie celki	X	Δ	V	Δ	Δ
Przerwa	X	V	-	V	V
Snail Trails	V	Δ	-	V	V
Niedopasowanie	X	X	X	X	V
Wymagany czas		Duży	Duży	Duży	Niski
Wymagana wiedza		Wysoka	Wysoka	Średnia	Niska

Dane analogowe
Kanał	Charakterystyki I-V		1 (opcjonalnie max 20)
	Multimetr		Napięcie 1CH	Prąd 1CH
	Sensory środowiskowe		Promieniowanie słoneczne	Max 2 CH
			Temperatura	Max 5 CH
Zakresy wejściowe	Charakterystyka I-V	Napięcie	±1500Vp MAX
		Prąd	±30Ap MAX
	Prąd	Cęgi	±10Vp MAX
		Cewka Rogowskiego	±2V MAX
ADC	Typ		SAR
	Szybkość próbkowania		1 Msps MAX
Zasilanie sensora prądu			Bipolarne ±15V (1,3A)
Sensor TEDS	Prąd		1 TEDS / CH
	Wejście analogowe		1 TEDS na wszystkie kanały
Typ izolacji			Izolacja sensora
Napięcie izolacji
Komunikacja z sensorami środowiskowymi			RS485 / WiFi 802.11b

Środowisko i mechaniczne
Procesor		Intel® Processor E3940 @ 1.6GHz
Pamięć		2 x 256GB Samsung SSD
Wyświetlacz		10.1” TFT LCD (Ekran dotykowy), 1280x800
Interfejs PC		2xUSB 3.0, 1xUSB 2.0, 1x HDMI
Akumulator (li-ion)	Pojemność	90Wh
	Czas ładowania	Około 4h 10min.
	Czas pracy	Około 4h 40min. (max)
Wymiary (szerokość x długość x wysokość		298 x 225 x 95 mm
Zakres temperaturowy	Pracy	0°C ÷ +60°C
Zakres temperaturowy	Magazynowania	-20°C ÷ +80°C

Przyrządy

Nazwa towaru	Nr tow.	Opis	Cena netto Cena brutto
PM10-1500V-BUNDLE20	4667	Jednokanałowy miernik charakterystyki I-V do 1500 V DC, 1x Krzywa IV 1500V / 30 A, krzywa IV, wykres i tabela U-I-P, PV, diagnostyka, odległość do usterki; plus czujniki + rozszerzenie do 20 kanałów I-V	92 381,00 zł 113 628,63 zł
PM10-1500V	4665	Jednokanałowy miernik charakterystyki I-V do 1500 V DC, 1x Krzywa IV 1500V / 30 A, krzywa IV, wykres i tabela U-I-P, PV, diagnostyka, odległość do usterki	43 345,00 zł 53 314,35 zł
PM10-1500V-BUNDLE1	4666	Jednokanałowy miernik charakterystyki I-V do 1500 V DC, 1x Krzywa IV 1500V / 30 A, krzywa IV, wykres i tabela U-I-P, PV, diagnostyka, odległość do usterki; plus czujniki	45 972,00 zł 56 545,56 zł

Akcesoria opcjonalne (za dopłatą)

Nazwa towaru	Nr tow.	Opis	Cena netto Cena brutto
BAN-MC4-FEMALE	4676	Kabel przejściowy od złącza żeńskiego MC4 do bezpiecznego przewodu pomiarowego bananek 1000 V CAT III	79,00 zł 97,17 zł
BAN-MC4-FEMALE-1500V	4678	Kabel adapterowy ze złącza żeńskiego MC4 na bananowy przewód pomiarowy 1500 V CAT III - dostępny w drugim kwartale 2024 r.	131,00 zł 161,13 zł
BAN-MC4-MALE	4675	Kabel adaptera od męskiego złącza MC4 do bananowego bezpiecznego przewodu pomiarowego 1000 V CAT III	79,00 zł 97,17 zł
BAN-MC4-MALE-1500V	4677	Kabel przejściowy od złącza MC4 męskiego do bezpiecznego bananowego przewodu pomiarowego 1500 V CAT III - dostępny w drugim kwartale 2024 r	131,00 zł 161,13 zł
BAN-SC	4679	Kabel przejściowy z bezpiecznego przewodu pomiarowego z banankiem na goły przewód	33,00 zł 40,59 zł
CLIP-20A	4672	Klips testowy aligatora, 20A ciągły, 1500V CAT III (czerwony, czarny)	79,00 zł 97,17 zł
CLIP-6A	4680	Klips testowy z zaciskami, 6A ciągły, 1000V CAT II (czerwony, zielony, żółty, niebieski) - KOMPAKTOWY klips testowy	93,00 zł 114,39 zł
CONTACTPROBE	4674	Sonda dotykowa czerwona lub czarna	53,00 zł 65,19 zł
DC/AC CURRENT CLAMP 2000A	4685	Cęgi prądowe DC/AC 20A/200A/2000A, pasmo DC do 20 kHz, złącze LEMO	2 583,00 zł 3 177,09 zł
KEYBOARD WITH TRACKBALL	4656	Klawiatura USB z trackballem do PQA7000	394,00 zł 484,62 zł
MEAS-SET1-20CH-PM10	4669	Zestaw zawiera: 40x przewód pomiarowy o długości 2m CAT III 1500V (20x czerwony i 20x czarny), 40x chwytak pomiarowy 20A (20x czerwony i 20x czarny)	5 429,00 zł 6 677,67 zł
MEAS-SET2-20CH-PM10	4670	Zestaw zawiera: 40x kable adapterowe ze złącza bananowego na złącze MC4 CATIII1000V (20x męskie, 20x żeńskie)	3 196,00 zł 3 931,08 zł
MEAS-SET3-20CH-PM10	4671	Zestaw zawiera: 40x kable adapterowe ze złącza bananowego na złącze MC4 CATIII1500V (20x męskie, 20x żeńskie)	4 247,00 zł 5 223,81 zł
PM10-DIAGNOSIS	4683	Opcja oprogramowania z funkcją automatycznej diagnostyki (2 kwartał 2024 r.)	2 736,00 zł 3 365,28 zł
PM10-EXT-20CH	4668	Skrzynka rozszerzająca do jednoczesnego pomiaru 20 krzywych I-V do 1500 V / 30 A na string, zawiera kabel połączeniowy do PM-10 w komplecie. Moduł rozszerzający dla czujnika temperatury i promieniowania / ekskluzywne przewody pomiarowe bezpieczeństwa	38 966,00 zł 47 928,18 zł
PM10-REPORT	4682	Opcja oprogramowania do automatycznego generowania raportów, w tym krzywej IV, krzywej PV, tabeli statystyk napięcia i prądu, ogólnych specyfikacji instalacji (2 kwartał 2024 r.)	2 736,00 zł 3 365,28 zł
SENS-LIGHT - PY1LIGHT	4684	Skrzynka czujników Light PV-PY1 zawiera: pyranometr klasy C, czujnik temperatury PT100 do pomiaru temperatury otoczenia i PT100 do pomiaru temperatury modułu, oraz zestaw montażowy	2 736,00 zł 3 365,28 zł
TEST-LEAD-2M-2.5MM	4673	Przewód pomiarowy o długości 3m, 2,5mm2, CATIII 1500V (czerwony, zielony, żółty, niebieski)	79,00 zł 97,17 zł

Kluczowe cechy przyrządu PV Master 10
