Specyfikacja
| Dokładności pomiarów |
| Prąd znamionowy (do wyboru jeden z 5 poziomów) |
100A (0,5% od 10A do 120A) |
| 600A (0,5% od 10A do 720A) |
| 1000A (0,5% od 10A do 1200A) |
| 3000A (0,5% od 30A do 3600A) |
| 6000A (0,5% od 60A do 7200A) |
| Ustawienia dla podłączenia cewek Rogowskiego |
100A |
MRC-16 |
| 600A |
MRC-36 |
| 1000A |
Y-FCT-200 lub Y-FCT-350 lub NRC-100 |
| 3000A |
NRC-150 lub Y-FCT-510 |
| 6000A |
NRC-200 or Y-FCT-800 |
| Ustawienie przekładni prądowych |
Strona pierwotna |
od 1A do 999999A |
| Strona wtórna |
od 0,001mV do 333mV |
| Napięcie |
0,2% od 100V do 500V |
| Współczynnik mocy |
±0,005 |
| Moc czynna/pozorna |
IEC62053-22 Klasa 0,5 |
| Moc bierna |
IEC62053-21 Klasa 2 |
| Częstotliwość |
0,01% od 45 do 65Hz |
| Energia czynna |
IEC62053-22 Klasa 0,5s |
| Energia bierna |
IEC62053-21 Klasa 2 |
| Charakterystyki prądu wejściowego |
| Zakres prądu wejściowego |
Regulowany od 0,1A do 9999A |
| Mierzony zakres wejściowy |
1/225mV-333mV |
| Dopuszczalne przeciążenie |
600mV przez 10s/godzinę |
| Zasilanie |
| Zasilanie |
baterie typu AA sztuk 4 (czas pracy: około 7 godzin) |
| zasilacz 5V - 9V DC (na wyposażeniu) |
| Pobór mocy |
| Ekran podświetlony |
1100mW |
| Ekran nie podświetlony |
900mW |
| Zaciski wejściowe |
| Wejście prądu |

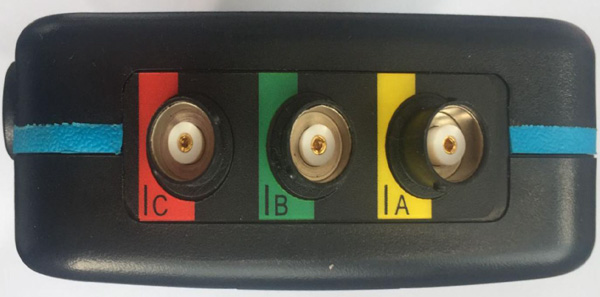

złącze BNC |
| Wejście napięcia |
Gniazdo pod bananek |
| Zasilacz DC |
gniazdo pod wtyczkę DC 5,5x2,1mm |
| Interfejsy |
| Model |
ME435 |
| Współpraca z sensorami |
zaciski BNC 333mV
zaciski BNC dla cewek Rogowskiego |
| Pamięć |
karta 1GB SD (max 6GB)
(domyślnie zapisuje z interwałem 1min) |
| Zasilanie |
baterie AA sztuk 4 (czas pracy około 7 godzin)
lub zasilacz 9V DC (na wyposażeniu) |
| Specyfikacja cd. |
| Typ przyrząd |
ręczny, trójfazowy, miernik mocy |
| Wsparcie dla systemów |
3PH4W, 3PH3W
1PH2W (L-N); 1PH2W(L-L); 1PH3W(L-L-N) |
| Opis przyrządu |
Analiza mocy
miernik energii |
| Typ wejścia |
Zewnętrzne cewki Rogowskiego
zewnętrzny przekładnik (tylko 333mV) |
| Wyświetlacz |
3,5 cala ekran TFT |
| Szybkość próbkowania |
8k próbek na sekundę |
| Harmoniczne |
max 52 składowa |
| Charakterystyka mechaniczna |
| Waga |
350g |
| Wymiary |
215x100x35mm |
Miernik mocy mierzy wartości skuteczne napięć i prądów dla wszystkich 3 faz. Dodatkowo przyrząd oblicza współczynnik mocy,
moc czynną, moc bierną i wiele innych wielkości.
Pomiar w czasie rzeczywistym
Tabela poniżej prezentuje mierzone wielkości w czasie rzeczywistym
| Parametr |
Opis |
| Prąd |
Na fazę, neutralny i średnia z 3 faz |
| Napięcie |
L-L, L-N, i średnia z 3 faz |
| Częstotliwość |
45 ... 65Hz |
| Moc czynna |
Całkowita i na fazę |
| Moc bierna |
Całkowita i na fazę |
| Moc pozorna |
Całkowita i na fazę |
| Współczynnik mocy |
Całkowity i na fazę
0,0000 do 1 |
| Asymetria prądu |
Na fazę, najbardziej niesymetryczna faza |
| Asymetria napięcia |
Najbardziej niesymetryczna |
Wartości minimalne i maksymalne
Gdy którykolwiek z co sekundowych odczytów w czasie rzeczywistym osiągnie swoją największą lub najmniejszą wartość, wtedy
przyrząd zapisuje minimalne i maksymalne wartości w swojej nieulotnej pamięci.
Z poziomu wyświetlacza miernika można:
- przeglądać wszystkie max/min wartości od ostatniego resetu oraz datę i czas resetu
- resetować wartości min/max
Wszystkie pojawiające się wartości min/max są wartościami arytmetycznymi minimalnymi i maksymalnymi. Na przykład,
minimalne napięcie fazy A-N jest najmniejszą wartością w zakresie od 0 do 999,9GV jaka wystąpiła od ostatniego
resetu wartości min/max. Przyrząd zapewnia znaczniki czasu dla wszystkich wartości min/max.
Tabela poniżej pokazuje wartości minimalne i maksymalne zapisane w pamięci miernika.
| Parametr |
Opis |
| Prąd |
na fazę i średni |
| Napięcie |
na fazę i średnie |
| Moc czynna |
na fazę i całkowita |
| Moc bierna |
na fazę i całkowita |
| Moc pozorna |
na fazę i całkowita |
Odczyty zapotrzebowania
Przyrząd zapewnia następujące odczyty zapotrzebowania
| Parametr |
Opis |
| Prąd |
na fazę i średni |
| Moc czynna, bierna i pozorna |
na fazę i całkowita |
| Szczytowe wartości zapotrzebowania |
| Prąd |
na fazę i średni |
| Moc czynna, bierna i pozorna |
na fazę i całkowita |
Metody obliczenia zapotrzebowania
Zapotrzebowanie mocy jest energią zakumulowaną podczas określonego okresu czasu podzielonego przez długość tego okresu.
Zapotrzebowanie na prąd jest obliczane przy użyciu całkowania wartości skutecznych prądu podczas okresu czasu,
podzielone przez długość tego okresu. Sposób w jaki przyrząd wykonuje te obliczenia zależy od wybranej metody.
Aby być zgodny z wymaganiami zakładu energetycznego, przyrząd zapewnia żądane interwały do obliczeń.
Przyrząd używa różne tryby obsługiwania interwałów zapotrzebowania.
-
Blok stały (fixed) - Wybiera się interwał od 1 do 60 minut (z krokiem 1 minuty). Przyrząd oblicza i uaktualnia zapotrzebowanie
na koniec każdego interwału.
-
Blok przesuwany (sliding) - Wybiera się interwał od 1 do 60 minut (z krokiem 1 minuty).
Dla interwałów zapotrzebowania mniejszych niż 15 minut, wartość jest uaktualniana co 15 sekund.
Dla interwałów zapotrzebowania 15 minut i dłuższych, wartość zapotrzebowania jest uaktualniana co 60 sekund.
Przyrząd wyświetla wartość zapotrzebowania dla ostatniego kompletnego interwału.
Zapotrzebowania szczytowe
W nieulotnej pamięci, przyrząd utrzymuje maksymalną wartość zapotrzebowania na moc zwaną zapotrzebowaniem szczytowym.
Szczyt jest największą wartością dla wszystkich odczytów od ostatniego resetu. Możemy resetować zapotrzebowanie szczytowe z
poziomu wyświetlacza przyrządu. Powinno się resetować zapotrzebowanie szczytowe po zmianach ustawień podstawowych miernika oraz
po zmianach konfiguracji systemu energetycznego.
Odczyty energii
Przyrząd oblicza i zapisuje w pamięci energię czynną, bierną i pozorną na fazę oraz całkowitą.
Można przeglądać wartości energii na wyświetlaczu. Rozdzielczość wartości energii zmienia się automatycznie od kWh do MWh i GWh (kVA do MVAh i GVAh).
Wartość energii resetuje się automatycznie do 0, gdy przekroczy wartość graniczną 999,9GWh, 999,9GVAh lub 999,9GVARh
