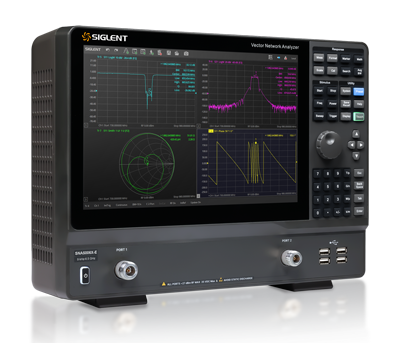

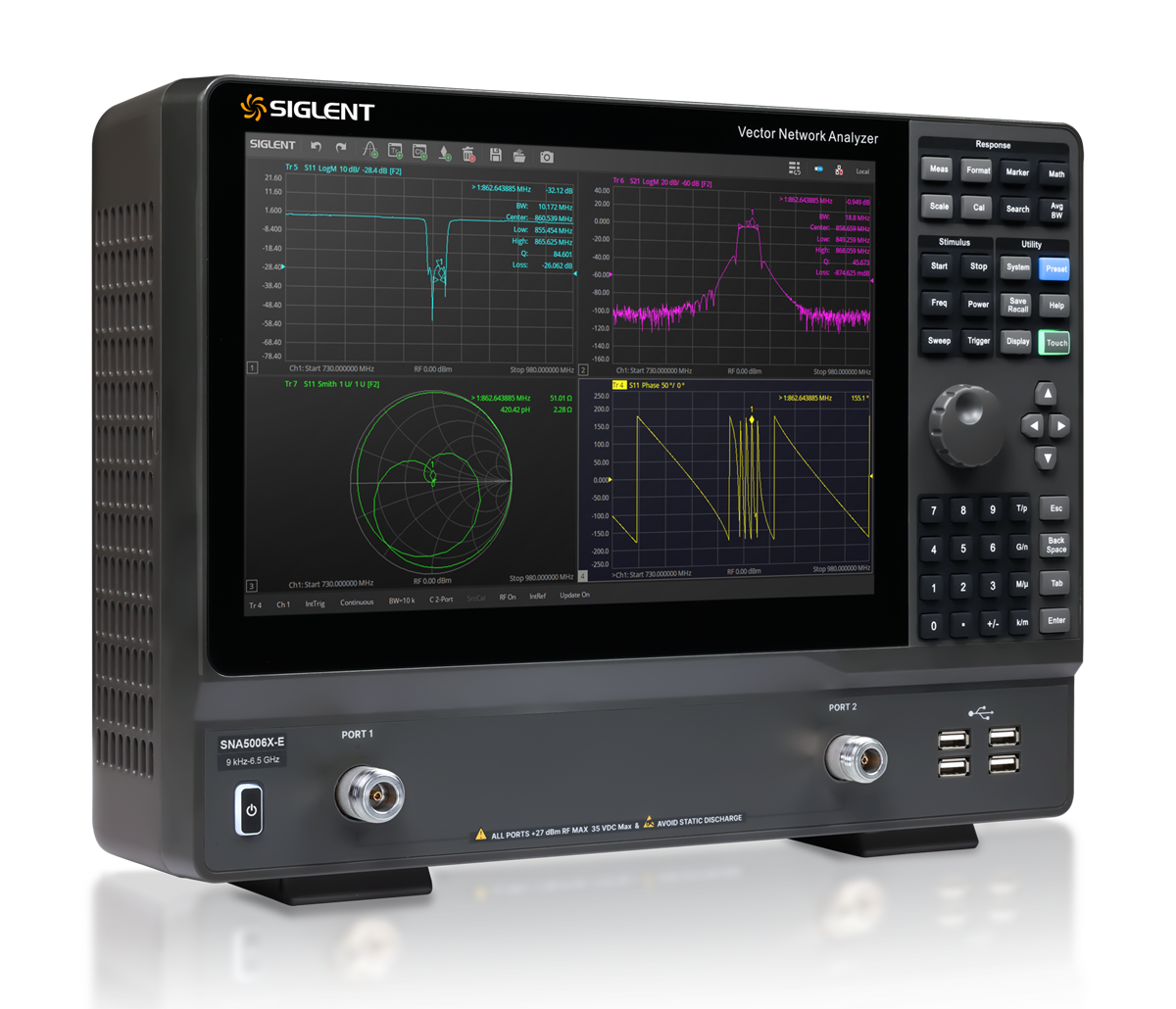

Analizatory sieci wektorowych SIGLENT SNA5000X serii E oznaczają zakres częstotliwości od 9 kHz do 6,5 GHz i obsługują dwuportowy pomiar parametrów rozpraszania, parametrów różnicowych i parametrów w dziedzinie czasu.
Analizatory VNA serii SNA5000X E to skuteczne urządzenia do określania współczynnika Q, pasma i tłumienności wtrąceniowej filtru. Oferują one konwersję impedancji, przesunięcie płaszczyzny pomiarowej, symulację osprzętu oraz regulację przy wyjmowaniu/wkładaniu adaptera.
Analizatory VNA oferują pięć typów przemiatania: tryb liniowy częstotliwościowy, tryb logarytmiczny częstotliwościowy, tryb przemiatania mocy, tryb czasowy CW i tryb przemiatania segmentowego.
Analizatory VNA serii SNA5000X E obsługują również korekcję parametrów rozpraszania SOLT, SOLR, TRL, odpowiedzi i ulepszonej odpowiedzi, co zwiększa elastyczność w zastosowaniach badawczo-rozwojowych i produkcyjnych.
Cechy szczególne:
- Zakres częstotliwości: 9 kHz ÷ 6,5GHz
- Rozdzielczość częstotliwości: 1Hz
- Rozdzielczość poziomu: 0,05 dB
- Zakres IFBW: 1Hz ÷ 10MHz
- Zakres ustawień poziomu wyjściowego:
40 dBm ÷ +10 dBm
- Zakres dynamiki: 125 dB (typ..)
- Rodzaje kalibracji:
Kalibracja odpowiedzi, Kalibracja rozszerzonej odpowiedzi, Pełna kalibracja jednoportowa, Pełna kalibracja dwuportowa, Kalibracja TRL
- Rodzaje pomiarów:
Pomiar parametrów rozpraszania, pomiar parametrów różnicowych, pomiar odbiornika, analiza parametrów w dziedzinie czasu, konwersja impedancji, symulacja urządzenia, demontaż/montaż adaptera, analiza widma
- Wewnętrzne połączenia Bias-Tee

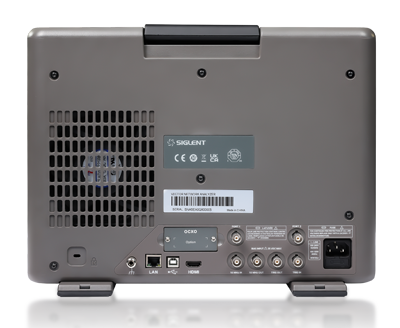

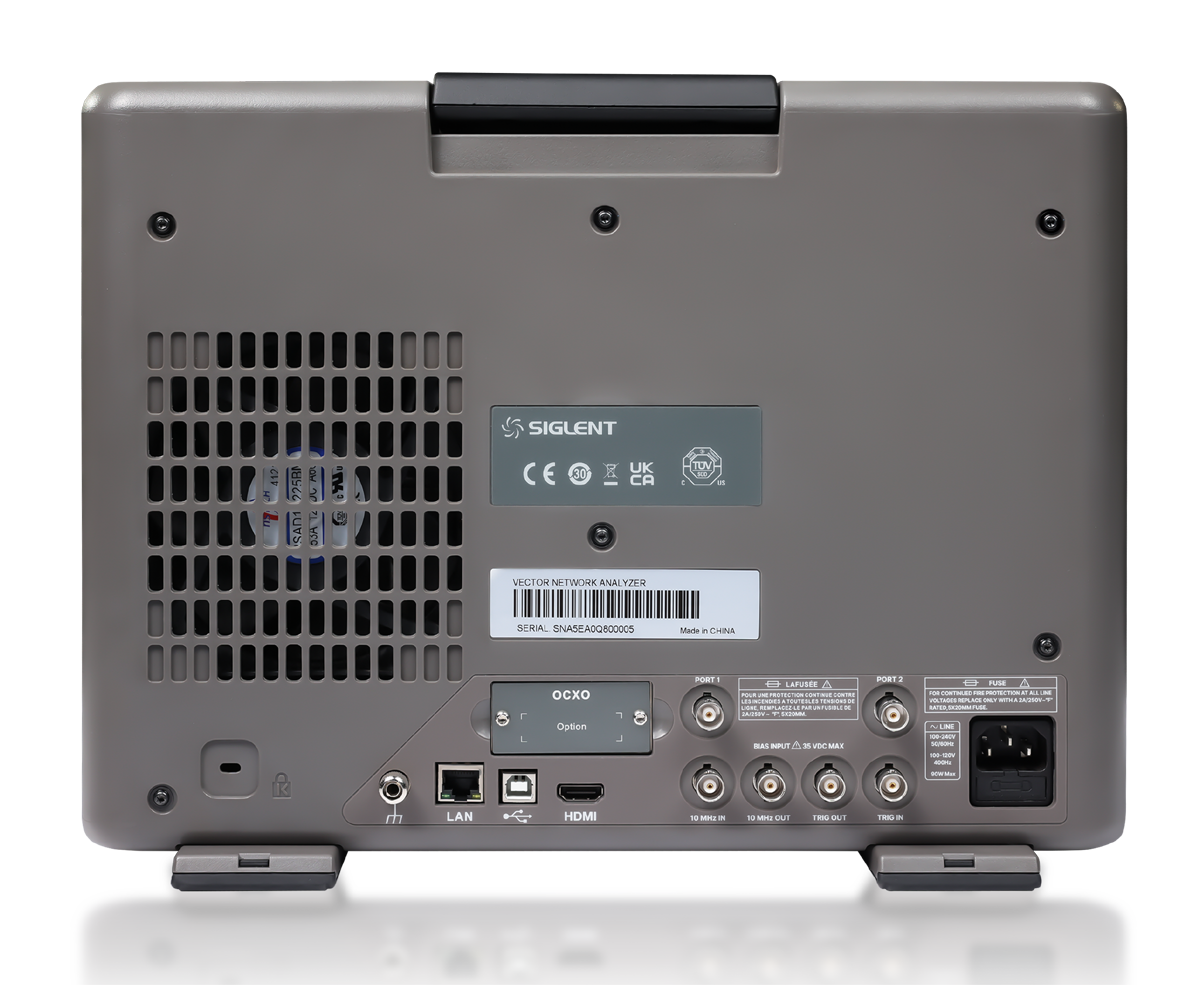

- Interfejs: LAN, urządzenie USB, host USB (USB GPIB)
- Pilot zdalnego sterowania: SCPI/Labview/IVI oparty na USB TMC / VXI 11 / Gniazdo /Telnet /
- Serwer WWW

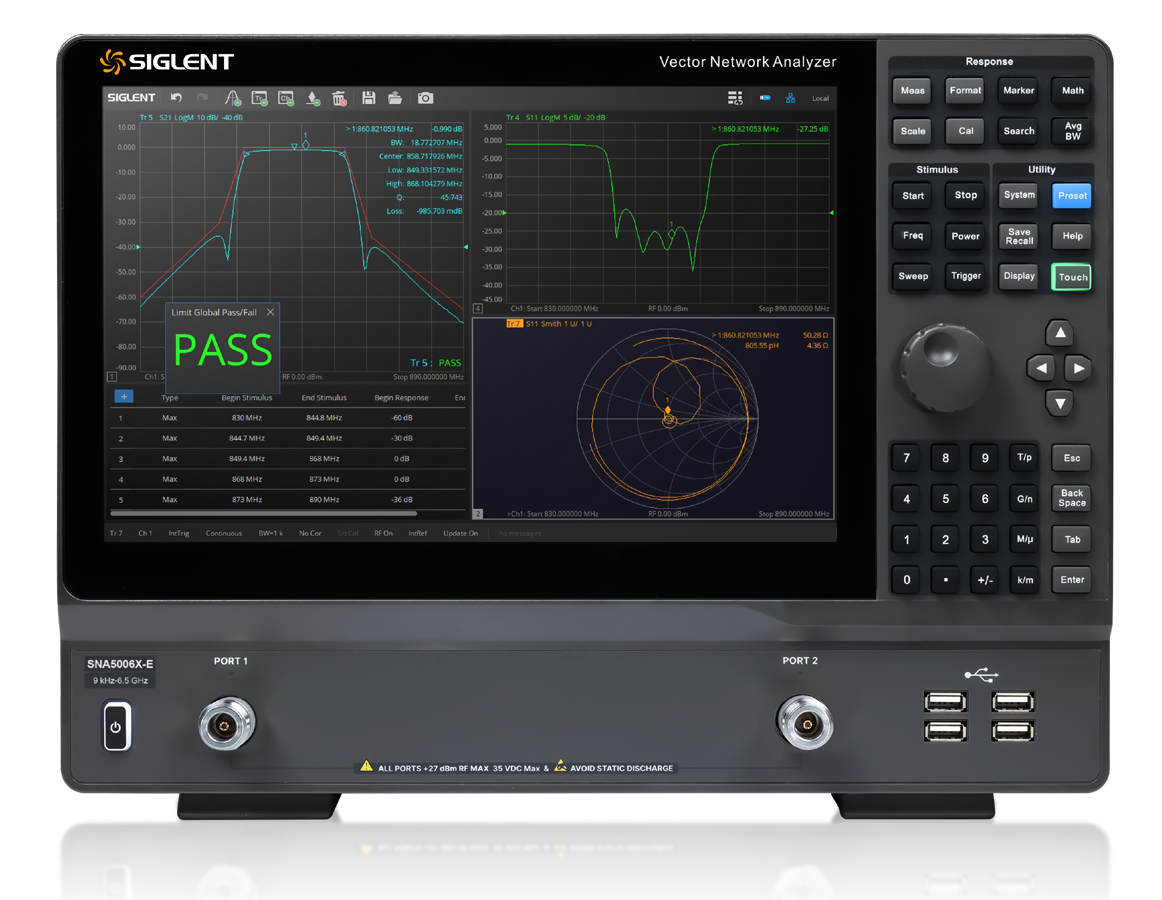

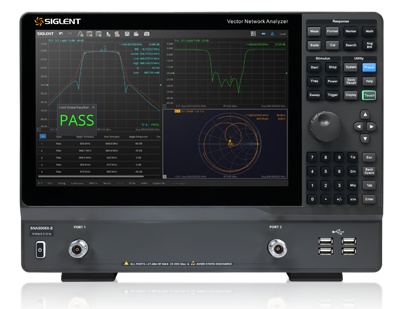

- Ekran dotykowy 12,1 cala
- Wyjście wideo: HDMI
