Testery impedancji linii/kabli:
Zestawienie | Z-OVR |

Z-OVR

(Miernik impedancji linii napowietrznych i kabli podziemnych)

produkcja wstrzymana - trwa modernizacja produktu

OpisDane techniczneZakupy/CenyDo pobrania

Cechy szczególne

  • Pomiar impedancji linii napowietrznych oraz kabli podziemnych
  • Bezpośredni odczyt Z oraz X kabla
  • Wyświetlanie kąta fazowego
  • Napięcie do 300V i prąd do 80A
  • Zapis wyników w pliku CSV w pamięci USB
  • Wielofunkcyjny system pomiaru czasów
  • Cyfrowy amperomierz i woltomierz True RMS z pamięcią
  • Sterowanie półprzewodnikowe
  • Solidna konstrukcja o kompaktowych rozmiarach

Z-OVR jest systemem pomiaru impedancji służącym do pomiaru impedancji linii napowietrznych oraz kabli podziemnych. System składa się z oddzielnej części sterującej zawierającej wszystkie elementy pomiarowe i funkcje sterowania oraz transformatora wyjściowego, który zapewnia izolację prądu wyjściowego i napięcia sprzężenia zwrotnego.

Wymuszany jest przepływ prądu w badanej linii i mierzona jest wartość amplitudy napięcia i kąta fazowego za zaciskach mierzonej linii. Prąd, napięcie, kąt fazowy i impedancja badanej linii (Z i X) są widoczne na wyświetlaczu.

Dodatkowo, może być wyświetlana zawartość harmonicznych napięcia i prądu.

Przyrząd posiada funkcję rejestrowania danych przy wykorzystaniu standardowej pamięci USB. Data, czas, prąd, napięcie, kąt fazowy i częstotliwość są zapisywane w pliku CSV pamięci USB, łącznie z komentarzem wprowadzanym przy użyciu będącej na wyposażeniu klawiatury USB. Naciśnięcie przycisku "store" powoduje zapisanie nowego zestawu wartości do pliku CSV.

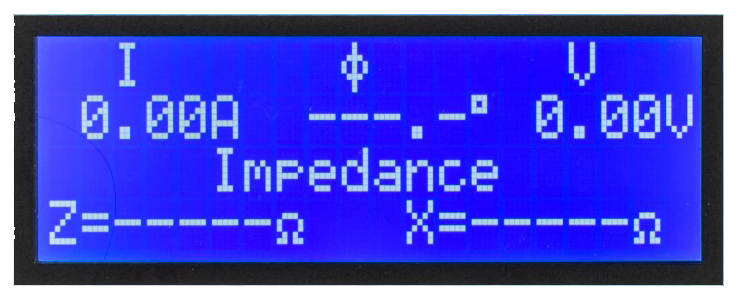

Widok wyników na wyświetlaczu

Wyjście posiada trzy odczepy (75V, 150V i 300V), pozwalając na pomiar impedancji dla szerokiego zakresu linii i kabli. Wszystkie mierniki są True RMS. Przyrząd posiada cztery zakresy prądu (2,000; 10,00; 20,00 i 100,0A) i dwa zakresy napięcia (30,00V i 300,0V).

Transformator wyjściowy używa 6mm bezpiecznych gniazd dla wszystkich wyjść i 4mm bezpiecznych gniazd dla wejść. Blok złącz jest usytuowany w sąsiedztwie wyjść, aby umożliwić łatwe połączenia równoległe kabli dla pomiarów równoległych dla wszystkich trzech faz.

Przyrząd posiada na wyposażeniu zestaw czterech przewodów pomiarowych typu duplex o długości 10m. Przewody o przekroju 12mm2 służą do wymuszania przepływu prądu, natomiast przewody o przekroju 6mm2 umożliwiają pomiar napięcia wywołanego przepływem zadanego prądu.

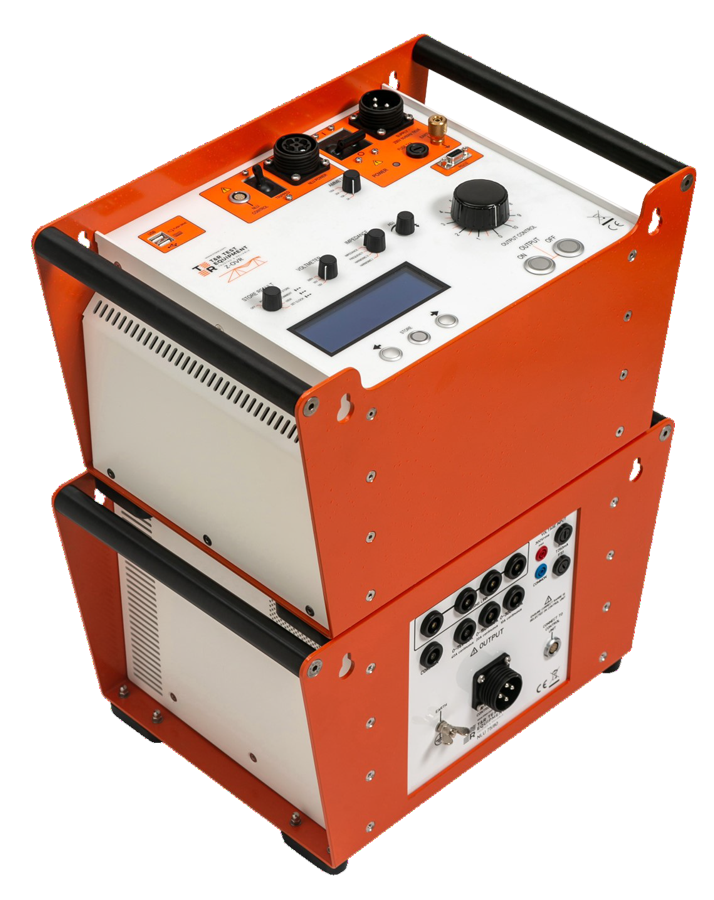

Widok płyty czołowej części sterującej

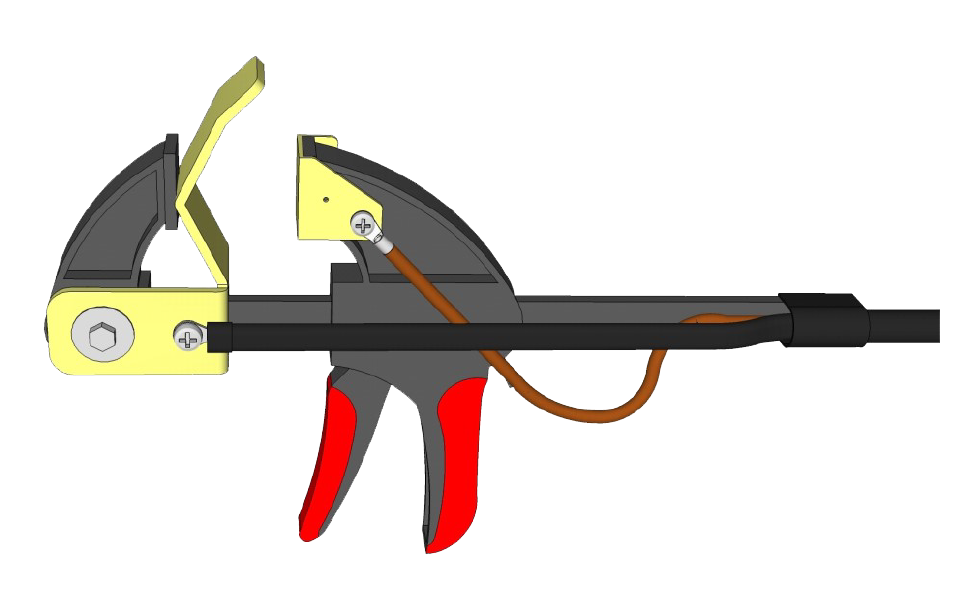

Schemat podłączenia do pomiaru linii napowietrznej Chwytak Kelvina do linii napowietrznych
