Seria SNA6000A
modele: SNA6034A, SNA6134A, SNA6032A, SNA6132A,
SNA6024A, SNA6124A, SNA6022A, SNA6122A

2- i 4-portowe wektorowe analizatory sieci VNA - Vector Network Analyzer, pasmo do 26,5GHz

OpisDane techniczneCeny/ZakupyDo pobraniaFilmy

Wektorowe analizatory sieci SIGLENT serii SNA6000A posiadają zakres częstotliwości od 100 kHz do 13,5 GHz i od 100 kHz do 26,5 GHz, które obsługują pomiary parametrów rozpraszania 2/4-portowego, parametrów różnicowych i parametrów domeny czasu.

Wektorowe analizatory sieci serii SNA6000A to skuteczne urządzenia do określania współczynnika Q, szerokości pasma i tłumienia wprowadzanego przez filtr. Posiadają one konwersję impedancji, przesuwania płaszczyzny pomiarowej, pomiar wartości granicznych, pomiar tętnienia, symulację osprzętu oraz regulacje wstawiania/wstawiania adaptera.

Analizatory sieci wektorowych mają pięć typów przemiatania: tryb liniowej częstotliwości, tryb logarytmicznej częstotliwości, tryb przemiatania mocy, tryb czasu CW i tryb przemiatania segmentu. Analizatory sieci wektorowych serii SNA6000A obsługują również korektę parametrów rozpraszania SOLT, SOLR, TRL, odpowiedzi i rozszerzonej odpowiedzi w celu zwiększenia elastyczności w zastosowaniach badawczo-rozwojowych i produkcyjnych.

Cechy szczególne

Zakres częstotliwości: 100kHz - 13,5GHz oraz 100kHz - 26,5GHz
Rozdzielczość częstotliwości: 1 Hz
Rozdzielczość poziomu: 0,05 dB
Zakres IFBW: 1Hz ÷ 10MHz
Zakres ustawień poziomu wyjściowego: -55dBm ÷ +10dBm
Zakres dynamiki: 135dB
Typy kalibracji: Kalibracja odpowiedzi, Kalibracja rozszerzonej odpowiedzi, Pełna kalibracja jednego portu, Pełna kalibracja dwóch portów, Pełna kalibracja trzech portów, Pełna kalibracja czterech portów, Kalibracja TRL
Typy pomiaru: Pomiar parametrów rozpraszania, pomiar parametrów różnicowych, pomiar odbiornika, analiza parametrów w dziedzinie czasu, test graniczny, test tętnienia, konwersja impedancji, symulacja osprzętu, usuwanie/wkładanie adaptera, przesunięcie częstotliwości analizy widmowej, pomiar mieszacza skalarnego, pomiar impulsów, pomiar materiałów
Wewnętrzne połączenia Bias-Tee
Interfejs: LAN, urządzenie USB, host USB (USB-GPIB)
Pilot: SCPI/ Labview/ IVI oparty na USB-TMC / VXI-11 / Socket /Telnet / WebServer
Ekran dotykowy 12,1 cala
Wyjście wideo: HDMI/DVI-D/DP

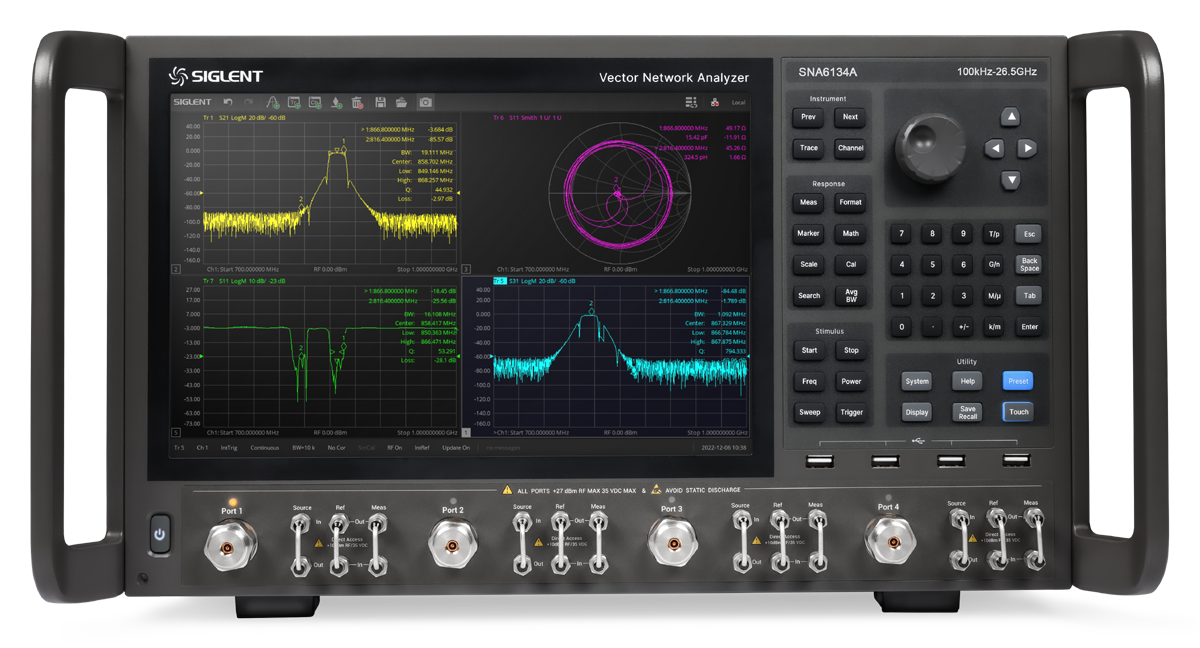

Prezentacja pomiarów w wielu oknach	Widok portów z tyłu obudowy

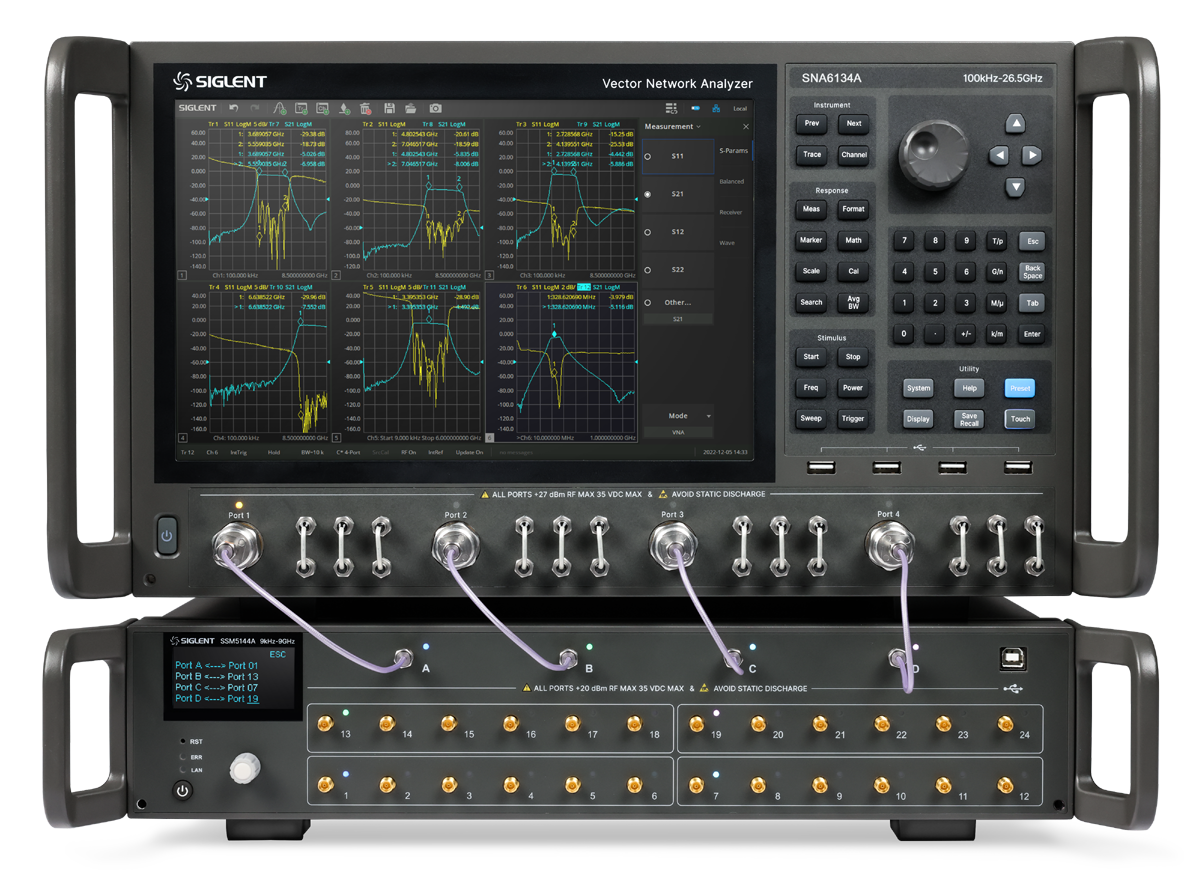

Widok z boku	Współpraca z przełącznikiem matrycowym SSM5000A


Z kalibratorem SEM5000A dwuportowym	Z kalibratorem SEM5000A czteroportowym

Model	SNA6034A SNA6134A	SNA6032A SNA6132A	SNA6024A SNA6124A	SNA6022A SNA6122A
Zakres częstotliwości	100kHz ÷ 26.5GHz		100kHz ÷ 13.5GHz
Ilość portów	4	2	4	2
Rozdzielczość częstotliwości	1Hz
Poziom rozdzielczości	0,05dB
Zakres IFBW	1Hz ÷ 10MHz
Ilość punktów	2 do 100 001
Zakres ustawianego poziomu wyjściowego	-55dBm ÷ +10dBm
Zakres dynamiczny	135dB
Typy kalibracji	Kalibracja odpowiedzi, kalibracja rozszerzonej odpowiedzi, pełna kalibracja jednego portu, pełna kalibracja dwóch portów, pełnego kalibracja trzech portów, pełna kalibracja czterech portów, kalibracja TRL
Typy pomiarów	Pomiar parametrów rozpraszania, pomiar parametrów różnicowych, pomiar odbiornika, analiza parametrów w dziedzinie czasu, test graniczny, test tętnienia, konwersja impedancji, symulacja osprzętu, usuwanie/wstawianie adaptera, ulepszona analiza parametrów w dziedzinie czasu (TDR), analiza widma, przesunięcie częstotliwości, pomiar mieszacza skalarnego, pomiar impulsu, pomiar materiałów
Bias-Tees	Wspierane
Interfejsy	LAN, USB Device, USB Host(USB-GPIB)
Zdalne sterowanie	SCPI/ Labview/ IVI w oparciu o USB-TMC/ VXI-11/ Socket/ Telnet/WebServer
Wyświetlacz	12,1" ekran dotykowy
Wyjście video	HDMI/DVI-D/DP

Przyrządy

Nazwa towaru	Nr tow.	Opis	Cena netto Cena brutto
SNA6034A ANALIZ. 4CH 26,5GHZ	4736	Zakres częstotliwości: 100k~26.5GHz, 4 ports VNA; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1'' ekran dotykowy	243 337,00 zł 299 304,51 zł
SNA6134A ANALIZ. 4CH 26,5GHZ	4740	Zakres częstotliwości: 100k~26.5GHz, 4 porty VNA z bezpośrednim dostępem do odbiornika; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1'' ekran dotykowy	284 874,00 zł 350 395,02 zł
SNA6122A ANALIZ. 2CH 13,5GHZ	4737	Zakres częstotliwości: 100k~13.5GHz, 2 porty VNA z bezpośrednim dostępem do odbiornika; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1'' ekran dotykowy	169 502,00 zł 208 487,46 zł
SNA6124A ANALIZ. 4CH 13,5GHZ	4738	Zakres częstotliwości: 100k~13.5GHz, 4 porty VNA z bezpośrednim dostępem do odbiornika; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1''ekran dotykowy	241 987,00 zł 297 644,01 zł
SNA6132A ANALIZ. 2CH 26,5GHZ	4739	Zakres częstotliwości: 100k~26.5GHz, 2 porty VNA z bezpośrednim dostępem do odbiornika; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1'' ekran dotykowy	209 772,00 zł 258 019,56 zł
SNA6022A ANALIZ. 2CH 13,5GHZ	4733	Zakres częstotliwości: 100k~13.5GHz, 2 porty VNA; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1'' ekran dotykowy	148 606,00 zł 182 785,38 zł
SNA6024A ANALIZ. 4CH 13,5GHZ	4734	Zakres częstotliwości: 100k~13.5GHz, 4 porty VNA; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1'' ekran dotykowy	200 194,00 zł 246 238,62 zł
SNA6032A ANALIZ. 2CH 26,5GHZ	4735	Zakres częstotliwości: 100k~26.5GHz, 2 porty VNA; standardowy zakres ustawień poziomu wyjściowego: -55 ~ +10 dBm; zakres dynamiczny 135 dB; 12.1'' ekran dotykowy	188 875,00 zł 232 316,25 zł

Akcesoria opcjonalne (za dopłatą)

Nazwa towaru	Nr tow.	Opis	Cena netto Cena brutto
SMA-SMA-18L KABEL 18GHZ	4244	Kabel SMA(F) na SMA(F), pasmo 18 GHz, długość : 1000 + 10 (mm)	953,00 zł 1 172,19 zł
SMA-SMA-26L KABEL 26,5GHZ	4245	Kabel SMA(M)-SMA(M), pasmo 26.5 GHz, długość 1000 mm	1 389,00 zł 1 708,47 zł
SNA6000-HPR	4741	Wysokowydajne źródło odniesienia (Hardware)	6 030,00 zł 7 416,90 zł
SNA6000-MT	4746	Pomiar materiałów (Software), wymaga zestawu kalibracyjnego falowodu KWR42A	23 400,00 zł 28 782,00 zł
SNA6000-PM	4747	Pomiar impulsu (Software)	24 967,00 zł 30 709,41 zł
SNA6000-SA	4744	Analiza widmowa (Software)	8 424,00 zł 10 361,52 zł
SNA6000-SMM	4745	Pomiar miksera skalarnego (Software)	13 430,00 zł 16 518,90 zł
SNA6000-TDA	4742	Analiza TDR (Software)	8 337,00 zł 10 254,51 zł
SNA6000-TDR	4743	Rozbudowana analiza TDR (Software)	29 887,00 zł 36 761,01 zł
USB-GPIB ADAPTER	3880	Adapter USB-GPIB; USB 2.0, GPIB wg. normy EEE488.2; zasilanie z USB	534,00 zł 656,82 zł
V26-N35FA35F-25IN KABEL	4363	NMD 3.5 mm female - APC 3.5 mm female; 26.5 GHz; length 25''/635mm. Bardzo dobraj jakości kable. Mają wysoką stabilność fazy i amplitudy. Są wysoce rekomendowane	4 876,00 zł 5 997,48 zł
V26-N35MN35F-25IN KABEL	4362	NMD 3.5 mm male - NMD 3.5 mm female; 26.5 GHz; length 25''/635mm. Bardzo dobraj jakości kable. Mają wysoką stabilność fazy i amplitudy. Są wysoce rekomendowane	4 876,00 zł 5 997,48 zł
Y504FS ZESTAW KALIBRACYJNY	4361	Integrated Mechanical Calibration Kit: OSLT, DC - 9 GHz, N-Female	8 140,00 zł 10 012,20 zł
Y504MS ZESTAW KALIBRACYJNY	4358	Integrated Mechanical Calibration Kit: OSLT, DC - 9 GHz, N-Male	8 140,00 zł 10 012,20 zł
ADP-18	4696	Adjustable Differential TDR probe DC~18 GHz	4 506,00 zł 5 542,38 zł
ADP-26	4697	Adjustable Differential TDR probe DC~26.5 GHz	5 333,00 zł 6 559,59 zł
ASP-18	4698	Adjustable Single-end TDR probe DC~18 GHz	4 114,00 zł 5 060,22 zł
ASP-26	4699	Adjustable Single-end TDR probe DC~26.5 GHz	4 941,00 zł 6 077,43 zł
F503FE ZESTAW KALIBRACYJNY	3867	Mechanical Calibration Kit: OSLT, DC- 4.5 GHz, N-Female connector	1 476,00 zł 1 815,48 zł
F503ME ZESTAW KALIBRACYJNY	3656	Mechanical Calibration Kit: Open(M), Short(M), Match(M,50), Through(M-M), 50Ohm, DC-4.5 GHz	1 476,00 zł 1 815,48 zł
F504FS ZESTAW KALIBRACYJNY	3870	Mechanical Calibration Kit: OSLT, DC- 9GHz, N-Female connector	5 524,00 zł 6 794,52 zł
F504MS ZESTAW KALIBRACYJNY	3869	Mechanical Calibration Kit: OSLT, DC- 9GHz, N-Male connector	5 524,00 zł 6 794,52 zł
F504TS ZESTAW KALIBRACYJNY	4416	Mechanical Calibration Kit: OSLT, DC - 9 GHz, N-Male and Female connector	7 221,00 zł 8 881,83 zł
F603FE ZESTAW KALIBRACYJNY	3861	Mechanical Calibration Kit: Open(F), Short(F), Match(F,50), Through(F-F), DC-4.5 GHz, typu SMA	1 824,00 zł 2 243,52 zł
F603ME ZESTAW KALIBRACYJNY	3868	Mechanical Calibration Kit: OSLT, DC- 4.5 GHz, 3,5mm SMA-Male connector	1 824,00 zł 2 243,52 zł
F604FS ZESTAW KALIBRACYJNY	3872	Mechanical Calibration Kit: OSLT, DC-9GHz, 3,5mm, SMA- Female	6 525,00 zł 8 025,75 zł
F604MS ZESTAW KALIBRACYJNY	3871	Mechanical Calibration Kit: OSLT, DC- 9GHz, 3,5mm SMA-Male connector	6 525,00 zł 8 025,75 zł
F604TS ZESTAW KALIBRACYJNY	4155	Mechanical Calibration Kit: OSLT, DC-9GHz, 3,5mm, Male- Female	11 008,00 zł 13 539,84 zł
F606TS ZESTAW KALIBRACYJNY	4360	Mechanical Calibration Kit: OSLT, DC - 27 GHz, 3.5mm-Male and Female connector	16 323,00 zł 20 077,29 zł
N-N-18L KABEL PASMO 18GHZ	3877	kabel N(M)-N(M) kabel, pasmo 18GHz, długość 1,0m	952,00 zł 1 170,96 zł
N-SMA-18L KABEL PASMO 18GHZ	3876	Kabel N(M)-SMA(M), 100cm, 18 GHz, długość 1,0m	952,00 zł 1 170,96 zł
SMAF-SMA-26L KABEL 26,5GHZ	4246	Kabel SMA(F)-SMA(M), pasmo 26.5 GHz, długość 1000 mm	1 389,00 zł 1 708,47 zł
