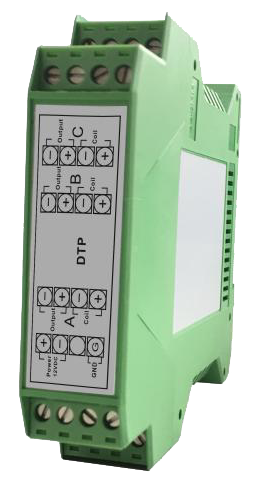

DTP jest integratorem współpracującym z cewkami Rogowskiego z sygnałem wyjściowym 0-20mA AC. Posiada obudowę z tworzywa i jest przystosowany do montażu na szynach standardu DIN ma szerokość 1 modułu DIN. Wymaga zewnętrznego zasilacza 12V DC.
Jak działa integrator?
-
Sygnał wyjściowy cewki Rogowskiego ma niski mV poziom napięcia, DTP potrafi go wzmocnić i przetworzyć
na standardowy sygnał, który może być doprowadzony do multimetru lub oscyloskopu.
-
Sygnał wyjściowy cewki Rogowskiego jest proporcjonalny do częstotliwości mierzonego prądu, proces
wyrównania sygnału zapewnia liniową odpowiedź dla szerokiego zakresu częstotliwości. DTP pozwala na użycie
cewek dla sieci elektrycznych o różnych częstotliwościach, utrzymując ten sam poziom wyjściowy niezależnie od częstotliwości.
-
Podstawą działania integratora jest wyrównanie częstotliwościowe i przesunięcie o 90° sygnału wyjściowego z cewek Rogowskiego.
Integrator zawiera aktywne układy elektroniczne o pomijalnym offsecie oraz zapewniające dobrą liniowość.
DTP może współpracować z dowolnym modelem cewki Rogowskiego NRC, MRC, itp.
DTP.3 posiada sygnał wyjściowy 0÷20mA rms
Ze względu na swoje specyficzne możliwości, elastyczne cewki Rogowskiego są ekstremalnie komfortowym rozwiązaniem
dla pomiaru prądu i mogą być używane w wielu przypadkach tam, gdzie tradycyjny przekładnik prądowy nie jest
odpowiednim rozwiązaniem.
Zalety
- Wysoka dokładność pomiaru 0,5%
- Kompaktowa konstrukcja DIN-RAIL
- Szerokie pasmo pomiaru 30 do 5kHz
- Mały pobór mocy
