MY6818

Cechy szczególne

• Trasuje drogę kabli, przewodów, metalowych rur w ścianach lub zakopanych w ziemi
• Odnajduje przerwy lub zwarcia w przewodach w ścianach lub w ziemi
• Doskonale sprawdza się przy trasowaniu zakopanych kabli zasilających budynki oraz do przewodów sygnałowych (bramofony, telefony, etc.)
• Lokalizuje trasy przewodów uziemiających (połączeń wyrównawczych)
• Odnajduje przerwy przewodów grzewczych w posadzkach
• Nadajnik - MY6818T
  • Możliwość wyboru mocy emitowanego sygnału (3 poziomy do wyboru)
  • Możliwość zmiany kodu nadawanego sygnału (8 kodów do wyboru)
  • Prezentacja na wyświetlaczu LCD poziomu oraz siły emitowanego sygnału
  • Ekran LCD
  • Wbudowana latarka LED
  • Pomiar temperatury otoczenia
  • Detekcja obecności oraz pomiar wartości napięcia AC/DC (12V ÷ 400V)
  • Dźwiękowe potwierdzenie naciśnięcia przycisków (z możliwością wyłączenia)
• Odbiornik - MY6818R
  • Możliwość wyboru czułości odbiornika lub praca w trybie AUTO
  • Rozpoznawanie kodu odbieranego sygnału (identyfikacja nadajnika)
  • Funkcja podświetlenia wyświetlacza LCD
  • Wbudowana latarka LED
  • Cyfrowa oraz analogowa prezentacja siły odbieranego sygnału
  • Tryb wykrywania sygnału nadajnika lub tryb wykrywania sygnału sieci (UAC)
  • Brzęczyk sygnalizujący dźwiękiem siłę wykrywanego sygnału (z możliwością wyłączenia)
  • Sygnalizacja na wyświetlaczu stanu baterii nadajnika i odbiornika
  • Symbol wykrzyknika na wyświetlaczu sygnalizujący obecność napięcia sieciowego
  • Sygnalizacja na wyświetlaczu poziomu pracy sygnału nadajnika (3 poziomy)

Widok wbudowanej latarki LED nadajnika	Widok wbudowanej latarki LED odbiornika

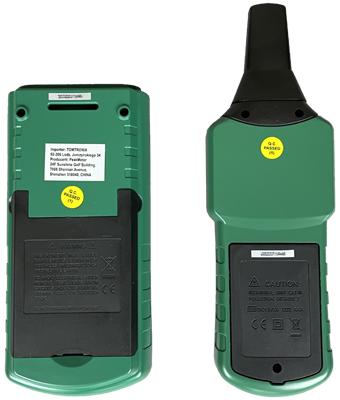

Nadajnik ze wspornikiem	Widok od tyłu

Parametry Nadajnika

• Sygnał wyjściowy: 125kHz
• Zakres identyfikowanego napięcia zewnętrznego: DC: 12-400V ±2,5%; AC: 12-400V (50-60Hz) ±2,5%
• Wyświetlacz: LCD, cyfrowy z funkcją graficznej wizualizacji siły sygnału
• Pomiar temperatury: ±2,5°C
• Dopuszczalne zewnętrzne napięcie: max 400V AC/DC
• Pobór prądu: MIN 31mA / MAX 115mA
• Bezpiecznik: szybki F 0,5A 1000V, 6,3x32mm
• Zakres temperatury pracy: -10°C ÷ 50°C, max wilgotność 80%RH (bez kondensacji)
• Zakres temperatury magazynowania: -20°C ÷ 60°C, max wilgotność 80%RH (bez kondensacji)
• Max wysokość pracy: 2000m
• Wymiary: 190x89x42,5mm
• Waga (z baterią): ok. 420g
• Zasilanie: 9V bateria alkaliczna 6F22

Parametry Odbiornika

• Głębokość trasowania: głębokość trasowania zależy od środowiska i metody aplikacji
• Tryb lokalizowania przewodu:
  • Metoda jednobiegunowa: około 0÷2m
  • Metoda dwubiegunowa: około 0÷0,5m
  • Metoda pojedynczej pętli: do 2,5m
• Identyfikacja napięcia sieciowego: około 0÷0,4m
• Wyświetlacz: LCD, cyfrowy z funkcją graficznej wizualizacji siły sygnału
• Zasilanie: 6x1,5V bateria AAA LR03
• Pobór prądu: MIN 32mA / MAX 89mA
• Zakres temperatury pracy: -10°C ÷ 50°C, max wilgotność 80%RH (bez kondensacji)
• Zakres temperatury magazynowania: -20°C ÷ 60°C, max wilgotność 80%RH (bez kondensacji)
• Max wysokość pracy: 2000m
• Wymiary: 241,5x78x38,5mm
• Waga (z baterią): ok. 350g

Bezpieczeństwo: CE IEC61010-1 CAT III 300V
