Seria ODP6000B to najnowsza optyczna izolowana sonda napięciowa o wyjątkowo wysokim współczynniku CMRR.
Współczynnik CMRR tradycyjnej sondy różnicowej szybko spada w zakresie wysokich częstotliwości,
w wyniku czego dokładny pomiar małego sygnału napięciowego
(np. napięcia sterującego podczas pomiaru górnego MOSFET-u obwodu półmostkowego)
przy wysokim napięciu interferencyjnym CM staje się niezwykle trudnym zadaniem.
Seria ODP6000B stosuje technologie izolacji optycznej i uzyskuje wyjątkowo wysoki współczynnik CMRR w całej szerokości roboczej,
pomagając użytkownikom radzić sobie z tego typu trudnymi pomiarami przy niskich kosztach.
Cechy charakterystyczne produktu:

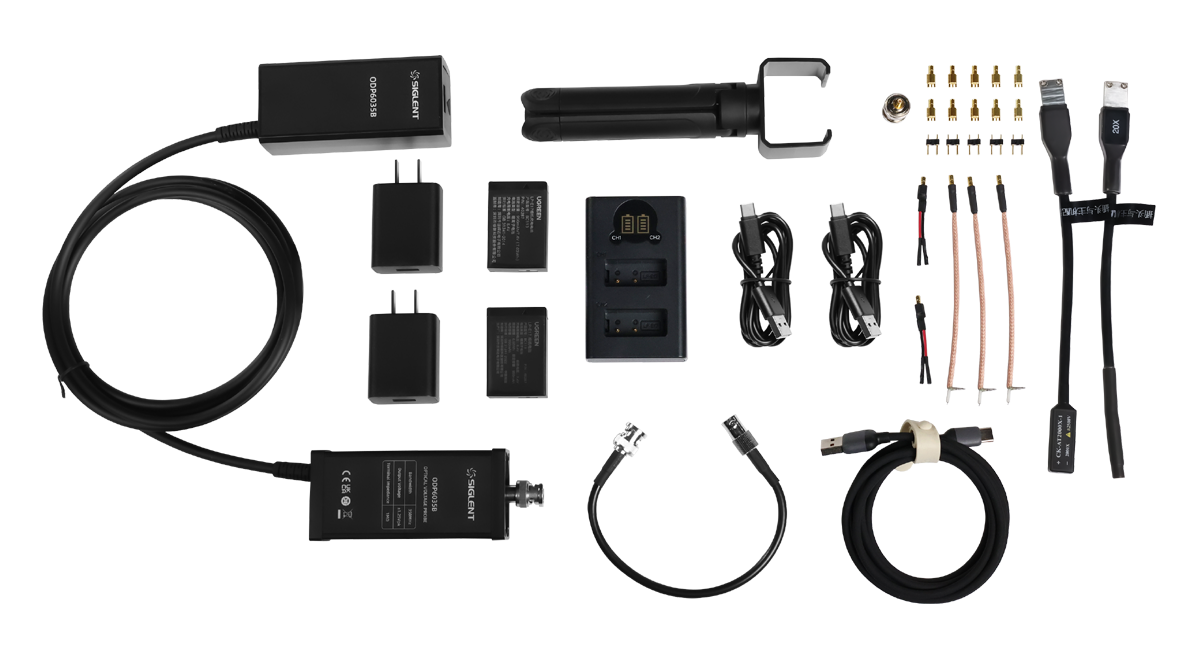

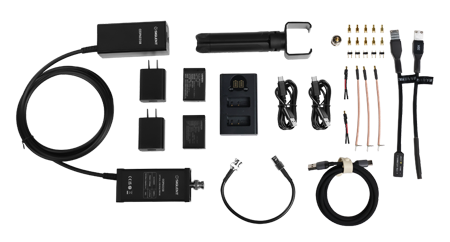

- 2 akumulatory, które można wymienić, aby zapewnić ciągłą pracę sondy.
- Możliwość kalibracji i zerowania online bez odłączania od testowanego sprzętu.
- Dostępnych jest wiele tłumików, które mogą spełnić wymagania pomiarowe dotyczące różnych napięć.
- Ekstremalnie wysoki współczynnik CMRR.
- Szerokość pasma powyżej 1 GHz.
- Napięcie izolacji powyżej 60 kV.
- Wysoka dokładność i stabilność w szerokim zakresie temperatur.
- Mniejszy rozmiar
Zastosowanie
Seria ODP6000B może być szeroko stosowana w badaniach i rozwoju, debugowaniu lub konserwacji zasilaczy impulsowych,
sterowników silników, nowych falowników energetycznych, konwerterów, zasilaczy LED, urządzeń gospodarstwa domowego
i innych urządzeń elektrycznych.

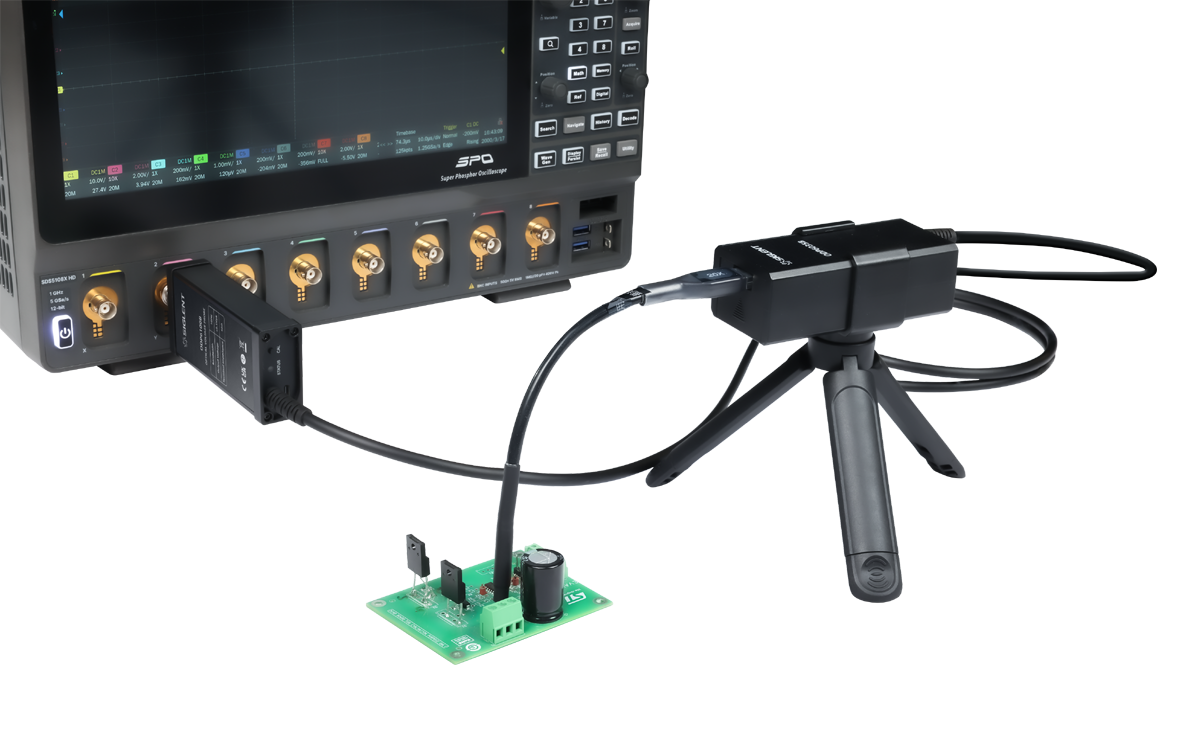

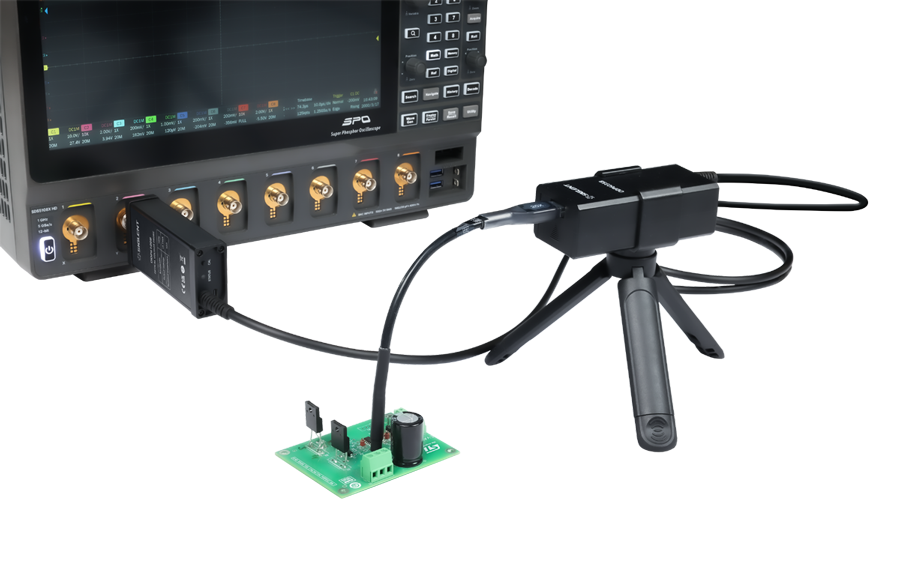

- Test sygnału pływającego.
- Pomiar napięcia bramki sterującej urządzeń mocy, takich jak Si/SiC/GaN.
- Pomiar małego sygnału trybu różnicowego przy wysokim napięciu trybu wspólnego.
