Profesjonalny multimetr z wbudowaną kamerą termowizyjną
Przyrząd MERCURY jest cyfrowym multimetrem TRMS zdolnym mierzyć napięcie AC/DC do 1000V, prąd AC/DC do 10A, jak również rezystancję, ciągłość, test diody, częstotliwość,
pojemność i temperaturę za pomocą sondy typu K. Inne główne funkcje to tryb AC+DC uwzględniającą składową DC w sygnałach AC oraz pomiar prądu za pomocą elastycznych
cęgów F3000U.
Wbudowana kamera termowizyjna o rozdzielczości 80x80 pikseli pozwala na otrzymywanie jednoczesnego odczytu obrazu termicznego i wartości elektrycznych badanego obiektu.
MERCURY jest wyposażony w funkcję rejestracji każdego mierzonego parametru, jak również wyświetlania diagramu wartości.
Zrzuty z ekranu mogą być zapisane w formacie BMP na karcie pamięci SD. Funkcja Bluetooth pozwala na łączność z urządzeniami mobilnymi (tablet/smartfon) poprzez
aplikację HTMercury tworzącą raporty w celu prezentacji zmierzonych wyników.
Przyrząd został skonstruowany zgodnie z normami bezpieczeństwa IEC/EN61010-1 z podwójną izolacją zgodnie z CAT IV 600V lub CAT III 1000V.
MERCURY jest wyposażony w analogowy bargraf LCD i każda funkcja może być wybrana przełącznikiem obrotowym. Posiada dodatkowe funkcje HOLD, MAX/MIN, PEAK i
Auto Power OFF w celu oszczędzania energii wewnętrznego akumulatora.
Główne cechy
- Funkcja rejestracji i wyświetlania w czasie rzeczywistym wykresu mierzonej wartości
- Napięcie DC, AC TRMS, AC+DC TRMS do 1000V
- Prąd DC, AC TRMS, AC+DC TRMS do 10A
- Pomiar częstotliwości i cyklu pracy
- Pomiar rezystancji i test ciągłości z brzęczykiem
- Pomiar pojemności
- Test diody
- Pomiar temperatury za pomocą zewnętrznej sondy termopary typu K
- Funkcje MAX/MIN/PEAK/HOLD/REL
- Wybierana szybkość próbkowania: od 1 sekundy do 15 minut
- Wbudowana latarka
- Kolorowy wyświetlacz TFT (320x240px)
- Przetwornik 6000
- Zapis mierzonych wartości na karcie mocro SD
- Szczelność obudowy IP-65 (wodo- i pyłoszczelny)
- Automatyczny wyłącznik zasilania
- Widzi to, czego inne mierniki nie widzą
- Zakres IR od -20°C do 260°C
- Kolorowy wyświetlacz graficzny LCD-TFT 320x240px jest optymalny do wyświetlania obrazów termicznych
- Jest wyposażony w sensor podczerwieni o rozdzielczości 80x80 pikseli i czułości 0,1°C, który pozwala (z małej odległości) na
precyzyjne wskazanie punktów gdzie występuje problem, wyświetlając i podświetlając możliwe anomalie wartości temperatury z
powodu elektrycznego lub mechanicznego nieprawidłowego działania (urządzenia wysokiego napięcia, transformatory, silniki,
łożyska, zaciski, złącza, bezpieczniki, izolatory i wyłączniki, etc.)
-
- Diagnostyka instalacji fotowoltaicznych
- Wiarygodne pomiary napięcia i prądu
- W gałęziach (stringach) instalacji fotowoltaicznych, pozwala zmierzyć napięcie i prąd (całkowicie bezpiecznie dzięki przystawce cęgowej),
natychmiast wykrywając dowolny problem w systemie. Przyrząd pozwala zmierzyć:
- Napięcie rozwarcia gałęzi (Voc)*
- Napięcie pracy gałęzi (Vmpp)*
- Prąd dostarczany przez gałąź w warunkach pracy (Impp), pozwalając operatorowi na sprawdzenie kolejnych gałęzi, czy odczyty nie różnią się więcej niż o 5%
- Status kondensatorów filtrujących stosowanych w inwerterze (jeden z najbardziej krytycznych elementów)
- Status diod blokujących i przewodzących
- Termograficzna analiza modułów fotowoltaicznych w celu wykrycia obecności przegrzanych modułów lub ogniw
-
- Pomiar prądu - nie może być łatwiejszy
- Dokładne pomiary prądu DC/AC oraz DC+AC TRMS
- Pomiar prądu nawet bez przerywania obwodu
- Przy zastosowaniu cęgów AC/DC może mierzyć prądy w trybie AC+DC TRMS, jak również zapewnia pomiar wartości składowych tylko DC i tylko AC
- Zakres pomiarowy jest praktycznie nieograniczony: od mA do kA. Czułość i zakres jest determinowany tylko przez typ zastosowanych cęgów
- Przystawki cęgowe są podłączane do tego samego wejścia, które są używane do pomiaru napięcia (chronione nawet, gdy nie są użyte bezpieczniki),
co chroni miernik przed dowolnym możliwym nieprawidłowym podłączeniem.
- Przystawka cęgowa może być również umieszczona w bardzo niekomfortowej pozycji i następnie podłączona poprzez swój długi kabel połączeniowy
do przyrządu, aby uzyskać komfortowy odczyt wartości prądu na wyświetlaczu.
-
- Zapewnia bezpieczną odległość
- Komunikacja Bluetooth z urządzeniami mobilnymi
- Umożliwia połączenie Bluetooth z dowolnym tabletem lub smartfonem poprzez aplikację HTMercury
- Jest wyposażony w kartę micro SD do zapisywania pomiarów i obrazów termicznych
- Aplikacja HTMercury wyświetla w czasie rzeczywistym i zapisuje rejestracje na tabletach i smartfonach (zrzuty ekranów)
- Tworzy, zapisuje i rejestruje raporty z obrazami termicznymi poprzez aplikację HTMercury w celu profesjonalnego udokumentowania pomiarów
-
- Doskonała pamięć
- Dane zapisywane na karcie pamięci micro SD
- Jest rejestratorem zapisującym i wyświetlającym wykresy oraz rejestrującym wyniki w wewnętrznej pamięci.
-
 |
 |
| Pomiar napięcia Voc na gałęzi PV |
Pomiar napięcia Vmpp na gałęzi PV |
| |
|
 |
 |
| Pomiar prądu Impp na gałęzi PV |

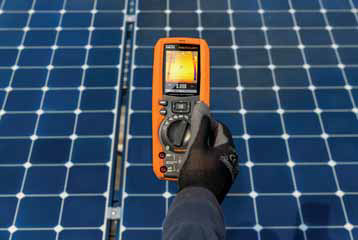

Termografia PV w terenie |
| |
|
 |
 |
| Pomiar prądu AC |
Rejestracja prądu AC+DC |
| |
|
 |
 |
| Pomiar napięcia AC |
Termografia tablicy rozdzielczej |
| |
|
 |
 |
| Pomiar prądu upływu AC |
Porównanie pomiaru prądu AC+DC:
3,9A cęgami RMS
4,7A cęgami TRMS
6,1A cęgami AC+DC TRMS |
Aplikacja HTMercury
Dzięki aplikacji HTMercury przyrząd MERCURY łączy się poprzez Bluetooth z urządzeniami mobilnymi (tablet/smartfon) w celu zapisu
zrzutów ekranu multimetra i obrazów termicznych, wykonywania rejestracji, zaawansowanej analizy i tworzenia raportów w formacie PDF.
 |
 |
 |
 |
| Funkcja rejestratora danych |
Zaawansowana analiza |
Galeria obrazów termicznych |
Tworzenie raportu |
Dlaczego warto wybrać miernik MERCURY?
- Pojedynczy przyrząd, przeprowadza wszystkie pomiary normalnie wykonywane przez multimetry i kamery termowizyjne
- Wbudowana kamera termowizyjna pozwala na łatwe i szybkie wykrycie gorących punktów powodowanych przez problemy elektryczne lub błędne działanie
- Po zakończeniu naprawy można natychmiast sprawdzić, czy problem został rozwiązany
- Funkcje multimetru pozwalają na rozwiązywanie problemów z instalacjami, mierzeniem napięcia i prądu
- Możliwość zapisu w wewnętrznej pamięci trendów napięcia i prądu z wybranym okresem próbkowania
- Możliwość zapisu i przesłania do PC obrazów, zmierzonych i zarejestrowanych danych w celu utworzenia profesjonalnego raportu.
- Łączność Bluetooth z urządzeniami mobilnymi. W ten sposób operator może ustawić przyrząd na mierzony punkt, opuścić potencjalnie niebezpieczny obszar
i odczytać wyniki na tablecie/smartfonie poprzez aplikację HTMercury.
- Kategorie CAT IV 600V i CAT III 1000V pozwalają na użytkowanie w zastosowaniach przemysłowych oraz domowych
- Można do niego podłączyć szeroki wybór przystawek cęgowych (sztywnych i elastycznych) do pomiaru prądu AC TRMS, DC, AC+DC.
- Może współpracować z szerokim zakresem zewnętrznych sond termopar typu K do pomiaru temperatury.
- Dzięki kolorowemu wyświetlaczowi, wykrywanie możliwych problemów poprzez obraz termograficzny jest bardzo łatwe i szybkie.
- Akumulator Li-Ion zapewnia długą ciągłą pracę
- Jest przyrządem przenośnym, kompaktowym i odpornym. Obudowa jest wodo- i pyłoszczelna (IP65)
