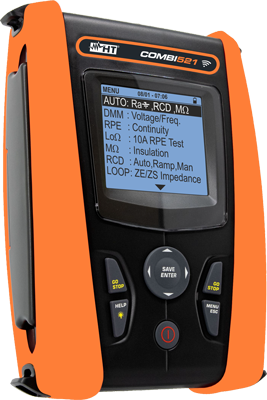

COMBI521 to wielofunkcyjny przyrząd do badania instalacji elektrycznych w budynkach.
Przyrząd wykonuje pomiary wszystkich wymaganych parametrów bezpieczeństwa instalacji:
- rezystancję izolacji
- test ciągłości
- impedancję pętli
- badanie wyłączników różnicowo-prądowych
Funkcję pomiaru uziemienia można uzupełnić niedrogim przyrządem:
Dużym ułatwieniem przyspieszającym wykonywanie pomiarów jest tryb AUTO, w którym sekwencyjnie są wykonywane pomiary Ra, RCD i MΩ.
Dodatkowo przyrząd wykonuje pomiary napięcia, częstotliwości oraz wskazuje kolejność faz. Inną ciekawą funkcją jest
pomiar spadku napięcia w badanej instalacji w celu sprawdzenia, czy instalacja spełnia wymagania norm.
Funkcja AutoStart umożliwia automatyczną inicjację pomiaru pętli i RCD po wykryciu napięcia na końcówkach pomiarowych.
Pomiar rezystancji izolacji może być wykonywany w trybie sekwencyjnym L-N, L-PE i N-PE, potrafi również wykonywać
pomiary wskaźników izolacji PI oraz DAR.
COMBI521 pozwala również mierzyć i zapisywać parametry środowiskowe (natężenie światła, temperaturę), prąd upływu
oraz wielkości elektryczne takie, jak napięcie prąd, współczynnik mocy, moc i harmoniczne w układach jednofazowych.
W połączeniu z EV-TEST100, COMBI521EV wykonuje weryfikację stacji ładowania samochodów elektrycznych (EVSE) zgodnie z wymaganiami norm EC / EN 61851-1 and IEC / EN60364-7-722
Jest wyposażony w funkcję kalibracji zera przewodów pomiarowych (przy pomiarach pętli) oraz pamięć do 999 pomiarów
z możliwością edycji i wprowadzania komentarzy. Za pomocą interfejsu z izolacją optyczną oraz programu TopView umożliwia transmisję wyników poprzez gniazdo USB do PC. Dzięki bezpłatnej aplikacji HTAnalysis przesyła dane do urządzeń mobilnych z systemami iOS oraz Android, daje operatorowi możliwość wymiany wyników pomiarów poprzez chmurę HtCloud.
Przyrząd jest wyposażony w duży 3,5" czytelny ekran LCD z podświetleniem. Obsługa przyrządu jest intuicyjna dzięki zastosowaniu czytelnego menu z wyborem funkcji pomiarowej.
Funkcje pomiarowe
- RPE - test ciągłości połączeń wyrównawczych z prądem większym niż 200mA i napięciu rozwarcia między 4V a 24V
- MΩ - pomiar rezystancji izolacji z napięciami pomiarowymi 50V, 100V, 250V, 500V or 1000V DC
- LOOP - pomiar impedancji pętli zwarcia P-N, P-P, P-E z obliczeniem spodziewanego prądu zwarcia, całkowitej rezystancji uziemienia bez powodowania wyzwolenia wyłączników RCD, sprawdzenie zdolności wyłączeniowej zabezpieczeń magneto-termicznych (MCB) oraz bezpieczników, sprawdzenie ochrony w przypadku pośredniego kontaktu z 2-przewodowym i 3-przewodowym systemem
- LoZ - pomiar impedancji linii P-N, P-P, P-E z obliczeniem spodziewanego prądu zwarcia z wysoką rozdzielczością (0,1mΩ) (przy wykorzystaniu opcjonalnej przystawki IMP57).
- ΔV% - pomiar procentowy spadku napięcia w sieci
- LoΩ - pomiar ciągłości uziemienia, przewodów ochronnych, połączeń wyrównawczych z prądem powyżej 10A (za pomocą opcjonalnych akcesoriów)
- RCD - test pakietowych standardowych i selektywnych wyłączników RCD typu A/F, AC, B/B+ i DD z wyznaczeniem czasu zadziałania, prądu wyzwolenia, napięcia dotykowego.
- AUTO - automatyczna sekwencja pomiaru Ra, RCD, MΩ dla połączenia 3-przewodowego
- 1,2,3 - wskazanie kolejności faz metodą 1-biegunową
- DMM - funkcje multimetru pomiaru napięcia i częstotliwości Faza-Neutralny, Faza-Faza, Faza-PE
- AUX - pomiar parametrów środowiskowych (natężenie oświetlenia światła białego oraz źródeł LED, temperatury powietrza, wilgotności) za pomocą zewnętrznych sond i sygnałów napięciowych DC.
- Pomiar w czasie rzeczywistym parametrów sieci (mocy, harmonicznych, cos(φ)) w systemach jednofazowych
- Pomiar prądu upływu (za pomocą opcjonalnych akcesoriów)
- Automatyczna sekwencja testów bezpieczeństwa w trybie 2 i 3 stacji ładowania pojazdów elektrycznych (za pomocą opcjonalnej przystawki EV-TEST100)
COMBI521EV wersja z przystawką EV-TEST100 do badania stacji ładowania samochodów elektrycznych (EVSE)
