PQA 7000

4 kluczowe cechy

• Szybkość próbkowania: 48kSa/s
• Pasmo: 20kHz
• Dokładność: 0,05%
• Rozdzielczość: 24 bity

Potężne oprogramowanie

Bezpośredni monitoring danych pomiarowych na urządzeniu
(oscyloskop, FFT, wykresy wskazowe, rejestrator itp.)

Wydajna ocena danych (nakładanie kilku plików pomiarowych, obliczenia wielokwantylowe, generowanie raportów według różnych norm).
Normy przetwarzania końcowego, takie jak EN50160, IEC61000-2-2, opcje eksportu itp..

Synchronizacja wielu urządzeń (w tym funkcja PMU)

Precyzyjne pomiary

Pomiary napięcia i prądu o wysokiej częstotliwości (20 kHz)
z dokładnością 0,05% i prędkością do 48 kS/s

z wybranymi czujnikami prądu
cewki Rogowskiego, cęgi, ..

7-calowy wyświetlacz wielodotykowy – lub całkowicie bez wyświetlacza

plus 256 GB pamięci na dane z możliwością rozszerzenia

Zdalne sterowanie oraz możliwość synchronizacji wielu przyrządów

• Duża pamięć danych
  256 GB od samego początku z możliwością rozbudowy w zależności od konkretnych potrzeb aplikacji!
• Łatwy dostęp zdalny
  pojedyncze urządzenia do zdalnego monitorowania i konfiguracji (TeamViewer©, FastViewer©)
• Synchronizacja wielu urządzeń
  łącznie z funkcją PMU

	SZEROKIE PASMO I WYSOKA DOKŁADNOŚĆ Konwencjonalne analizatory PQ, nawet jeśli posiadają certyfikat Klasy A, nie są wystarczające do nowoczesnych zastosowań pomiarowych. Korzystamy z najlepszych dostępnych komponentów, aby zapewnić najwyższą kategorię bezpieczeństwa, a także najwyższą dokładność. Przyrządy NEO oferują wysoką szerokość pasma (do 1 MHz) i korygują zależne od częstotliwości zachowanie czujników prądu i napięcia, a także zintegrowaną elektronikę, aby osiągnąć najlepsze możliwe wyniki pomiarów.
INTEGRACJA CZUJNIKÓW Wszystkie czujniki prądu oferowane przez NEO Messtechnik są sprawdzone w branży i nadają się do różnych zastosowań. Używamy i udoskonalamy najlepsze dostępne na rynku czujniki. KALIBRACJA ZALEŻNA OD CZĘSTOTLIWOŚCI Integracja czujnika NEO kalibruje każdy czujnik w szerokim paśmie częstotliwości i koryguje zależne od częstotliwości przesunięcie fazowe i tłumienie amplitudy. Pozwala to na wysoką precyzję pomiarów od prądu stałego po pomiary wysokiej częstotliwości. KALIBRACJA ZALEŻNA Z ZAKRESU POMIAROWEGO Ponadto czujniki zostaną skalibrowane dla każdego zakresu pomiarowego przy użyciu wielu punktów. Kalibracja zazwyczaj obejmuje punkty od 1% do 100% nominalnego zakresu pomiarowego. Poprawi to dokładność i precyzję, szczególnie przy niskim prądzie (np. 1% nominalnego zakresu pomiarowego).
	LIDER W BEZPIECZEŃSTWIE Przepięcia z linii energetycznych do zakładów produkcyjnych mogą być wyższe niż normalne napięcia robocze. Aby uniknąć wszelkiego rodzaju wypadków elektrycznych, NEO Messtechnik podkreśla znaczenie bezpiecznej konstrukcji przyrządu. Przykładowo wejścia wysokonapięciowe przyrządu PQA 8000 (CAT IV 600V) są izolowane do 6kVp przy zachowaniu wysokiej precyzji (0,05%) i wysokiego próbkowania (do 1MS/s). To wiodąca na świecie technologia.

Naprawdę intuicyjne oprogramowanie.

Przejrzysta struktura. Wyraźne menu.

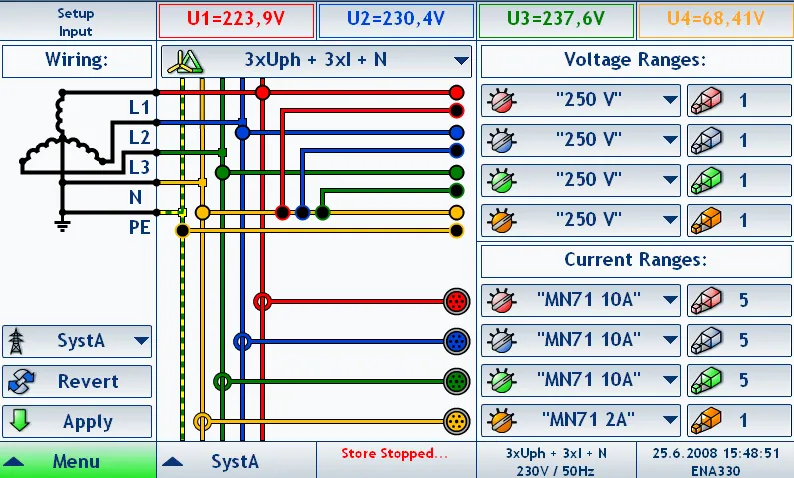

1. USTAWIENIA Przyrząd ma przejrzystą strukturę pokazuje schematy z objaśnieniami.
2. PREZENTACJA POMIARÓW Podczas pomiarów użytkownik może definiować widżety, takie jak oscyloskop, wykres wskazowy, harmoniczne FFT, tabele i rejestrator.
3. ANALIZA WYNIKÓW Zaawansowane funkcje obejmują dane PQ, stany nieustalone, zakłócenia i alarmy.
4. TWORZENIE RAPORTÓW Przyrząd może automatycznie generować raporty i profesjonalną dokumentację. Użytkownik może tworzyć raporty zawierające wszystkie istotne informacje (lokalizacja, komentarze, logo firmy itp.) bezpośrednio na miejscu lub podczas przetwarzania końcowego. Raporty w formacie PDF zapisane w przyrządzie są zawsze dostępne i można je udostępniać bezpośrednio pocztą elektroniczną.
5. EKSPORT Dane można eksportować do formatów CSV, XLS, PDF, Comtrade i PQDiff.
6. INNE PROGRAMY W przyrządzie zastosowano system operacyjny Microsoft Windows©. Można dodać programy takie jak Microsoft Excel, Word lub Matlab, a także usługi przesyłania wiadomości e-mail.

Cechy szczególne

Jakość energii

zgodnie z IEC 61000-4-30 Ed.3 oraz IEC 62586

• Harmoniczne, interharmoniczne i THD: klasa A
• Wyższe częstotliwości (pasmo 200 Hz): 2 – 9 kHz
• Elementy symetryczne i asymetria: klasa A ((sekwencja dodatnia, ujemna i zerowa))
• Migotanie (PST, PLT, Pinst) i RVC: klasa A
• Zdarzenia napięciowe: klasa A (spadek, wzrost, przerwa – czas, ekstrema, długość)
• Częstotliwość: 10 sekund, AVE, MIN, MAX
• Napięcie, prąd: RMS, AVE, MIN, MAX, ½ wartości okresu, 200 ms, 10 s, 10 min
• Synchronizacja czasu: klasa A

Moc

• Obliczanie mocy: P, Q, S, PF, cos phi, D, DH, QH
• Częstotliwość: 10s, AVE, MIN, MAX
• Napięcie, prąd: RMS, AVE, MIN, MAX, ½ wartości okresu, 200 ms, 10s, 10min
• Energia: całkowita, dodatnia, ujemna (P, Q, P+, P-, Q+, Q-)
• Sprawność: Krzywa DC/AC, U-I dla fotowoltaiki
• Układ: DC, 1-fazowy, 2-fazowy, 3-fazowy w gwiazdę i trójkąt

Przebiegi i stany nieustalone

• MIN, MAX, RMS, AVE: U, I, P, Q, S, f, PF, phi, THD, harmoniczne, interharmoniczne, asymetria itp.
• OKNO: U, I
• Odchyłki: dU, dI, df, dP itd.
• POCHODNA (SZYBKOŚĆ ZMIAN): dU/dt, df/dt itp. … na ms, liczba okresów lub półokresów
• SYGNALIZACJA NAPIĘCIA: Próg
• EN50160: Wyzwalanie dowolnym parametrem EN50160 (Max, Quantil)

Zakłócenia i dynamika systemu

• WYZWALANIE CO 1/2 OKRESU: U, I, P, Q, S, f, PF, phi, THD, Harmoniczne, Interharm., Asymetria itp.
• SKŁADOWE ASYMETRII: Sekwencja dodatnia, ujemna, sekwencja zerowa
• Jednostka pomiaru wskazów (PMU) zgodnie z IEEE C37.118: całkowity błąd wektora 0,01% (typ.), błąd kąta 0,003° (typowo)
• SZYBKOŚĆ ZMIANY CZĘSTOTLIWOŚCI (ROCOF)

Przykładowe zrzuty z ekranu

• Przenośny trójfazowy analizator jakości energii PQA7000 klasy A++
• Procesor Intel® Quad Core, 4 GB RAM
• 32 GB eMMC, 1x wewnętrzne złącze USB na pamięć (standardowy rozmiar 256 GB)
• 7-calowy wyświetlacz TFT LCD,
• zasilanie: +9~+30VDC
• 64-bitowy system operacyjny Microsoft® Windows® 10
• Bateria litowo-jonowa 80 Wh
• 24 bity, 48 kS/s symultaniczny ADC
• 2xUSB, 1xEthernet, WiFi
• 1xCAN Bus, 1xRS-485, 4-bitowe wejście cyfrowe
• 4x wejście napięciowe (zakres +/-1600 V, izolacja wspólnego przewodu neutralnego 6 kV)
• 5x wejście prądowe (czujnik cęgowy/rogowski) w komplecie. TEDS

PQA7000 (48 ksps)

			HV	LV
Wejścia pomiarowe	Napięcie		4	-
	Prąd		-	5 (LEMO)
Zakresy wejściowe	Napięcie		±1600V MAX ±800V MAX	-
	Prąd	Cęgi	-	±2Vp MAX
		Cewki Rogowskiego	-	±2Vp MAX
		Bezpośredni pomiar prądu	-	zewnętrzny czujnik
Dokładność DC			±0,05% FS	±0,05% FS
Wzmocnienie	Napięcie		1, 2
	Prąd	Cęgi	-	-
		Cewki Rogowskiego	-	1, 2, 5, 10
		Inegrator przy 50Hz	-	1, 10
Liniowość wzmocnienia			-	10ppm (MAX)
Zakres dryftu wzmocnienia			-	10ppm/°K (MAX)
Rezystancja wejściowa			10MΩ	10MΩ
Przetwornik ADC	Typ		DeltaSigma
	Częstotliwość nadpróbkowania		9MHz (typowo)
	Prędkość transmisji danych		48 ksps
Szerokość pasma filtra	-3dB BW	Analogowy	180 kHz 4-tego stopnia Butterworth
			23.4kHz przy 48ksps
			19.5kHz przy 40ksps
			11.5kHz przy 24ksps
			9.6kHz przy 20ksps,140ksps
			3.1kHz przy 12ksps,6ksps
			2.6kHz przy 10ksps,5ksps
	0,1dB BW	Analogowy	61kHz 4-tego stopnia Butterworth
			22.9kHz przy 48ksps (bez filtra)
			19.1kHz przy 40ksps (bez filtra)
			11kHz przy 24ksps (1FIR 700order)
			9.2kHz przy 20ksps, 140ksps (1FIR 700order)
			3kHz przy 12ksps, 6ksps (2FIR 700order)
			2.5kHz przy 10ksps,5ksps (2FIR 700order)
Szerokość pasma pomiarowego	-3dB		23kHz
	-0,1dB		22kHz
Typowy SNR			95dB
Typowy CMRR			90dB
Zasilanie czujnika pomiaru prądu			-	±15V (1,3A)
Sensor TEDS	Prądowy		-	1 TEDS / kanał
Typ izolacji			CH-GND	Izolacja sensora
Napięcie izolacji			6kVp	Izolacja sensora
Wejście cyfrowe	CH		4
	Typ izolacji		CH-GND izolacja 3kVp
	Schemat		Wejście buforowe, impedancja wejściowa 1MΩ
	Dodatnie napięcie wyzwalania		Regulowane 0-50V (CH1~2)
	Ujemne napięcie wyzwalania		Regulowane 0-50V (CH1~2)
	Rozdzielczość wyzwalania		12mV
	Zasilanie EXT dla DI		12V bez izolacji
CAN	CH		1
	Typ izolacji		CH-GND
	Rezystor terminujący		Brak, 100Ω do wyboru
RS485	CH		1
	Typ izolacji		CH-GND
	Rezystor terminujący		120Ω
	Schemat		5V, 1,2k rezystor podnoszący opuszczający
GPS			Opcja
UPS			2 godziny, diodowy wskaźnik stanu baterii
Kategoria pomiarowa, przy zapyleniu <2 stopnia			CATIII 1000Vrms, CATIV 600Vrms
Przepięcia			±4000V	±4000V
Udary			±4000V	±4000V

Warunki środowiskowe i mechaniczne

Procesor		Intel®QuadCore
Pamięć		32GB eMMC i 1x USB 256GB
Wyświetlacz		7inch TFT LCD
UPS (przerwa)		2 godziny (typowo), dioda LED wskazująca poziom naładowania akumulatora
Pobór mocy		typowo 40W
Waga		2,3kg
Rozmiar (szerokość x długość x wysokość)		250 x 190 x 80 mm
Zakres temperaturowy	Pracy	0°C ~ +60°C
	Magazynowania	-20°C ~ +80°C

Zgodność z normami

• JAKOŚĆ ENERGII, HARMONICZNE, MIGOTANIE:
  IEC61000-4-30 wyd. 3 Klasa A / IEC61000-4-7 / IEC61000-4-15 / IEC62586-2 wyd. 2/IEC62586-1
• SIEĆ PUBLICZNA, KOLEJ I PRZEMYSŁ:
  EN50160 / EN50163 / IEC61000-2-2 / IEC61000-2-4 (klasa 1; 2; 3) / IEEE519 / IEEE 1159 / IEC61000-2-12 / NRS048
• ENERGIA WIATROWA, OZE I KODY SIECI:
  IEC61400-21 / IEC61400-12 / FGW-TR3 / VDE N-4105 / VDE N-4100 / VDE N-4110 / D-A-CH-CZ / BDEW / ROCOF / IEEE C37.118- 2005 (PMU)
• SILNIKI, TRANSFORMATORY I URZĄDZENIA ELEKTRYCZNE:
  IEC60034 / IEC 60076-1 / IEC61000-3-2 / IEC61000-3-3 / IEC61000-3-11 / IEC61000-3-12

Zgodność CE

• Przyrząd ten jest zgodny z wymaganiami CE
• Dyrektywa EMC 2014/30/UE
• Procedura testowa:
  • EN 55011:2009 + A1:2010(Grupa 1), Klasa A
  • EN 61326-1: 2013
  • EN 61000-3-2:2014
  • EN 61000-3-3: 2013
• EMI (EN55011):
  • Emisja przewodzona (CE)
  • Emisja promieniowana (RE)
• EMS (EN61000-4-2 ~ 11):
  • Wyładowania elektrostatyczne (ESD: EN61000-4-2)
  • Odporność na promieniowanie RF (RS: EN61000-4-3)
  • Szybkie elektryczne stany przejściowe/BURST (EFT: EN61000-4-4)
  • Udar (Udar: EN61000-4-5)
  • Odporność na przewodzone częstotliwości radiowe (CS: EN61000-4-6)
  • Zapad/przerwa w napięciu (DIP: EN61000-4-8/11)
• Bezpieczeństwo: EN 61010-1:2010

Dla przyrządu PQA7000 istnieje bogata biblioteka filmów typu samouczek.
Linki do wszystkich filmów dostępne są w instrukcji obsługi przyrządu.

Przykładowe samouczki dotyczące obsługi PQA7000:
