Widok SAP5000D z opcjonalną głowicą DBT-50
SAP5000D to szerokopasmowa różnicowa sonda aktywna, znana z takich cech, szerokie pasmo, niski poziom szumów
i wysoka impedancja wejściowa, dzięki czemu nadaje się do pomiaru sygnałów o dużej prędkości.
Jej wysoka rezystancja wejściowa i niskie właściwości pojemnościowe zapewniają minimalne obciążenie
wprowadzane do systemu pomiarowego.
Aktywna sonda SAP5000D wykorzystuje interfejs SAPBus i jest zgodna z oscyloskopami obsługującymi interfejs SAPBus,
takimi jak oscyloskopy serii SDS3000X HD, SDS5000X, SDS6000 Pro i SDS7000A.
Aktywne sondy serii SAP nie wymagają zewnętrznych źródeł zasilania, ponieważ oscyloskop zapewnia zasilanie
i interfejs komunikacyjny do aktywnej sondy za pośrednictwem interfejsu SAPBus. Po podłączeniu do oscyloskopu
aktywne sondy serii SAP umożliwiają odczyt informacji o sondzie z interfejsu oscyloskopu.
Cechy szczególne
- Pasmo sondy: DC do > 5 GHz
- Rezystancja wejściowa jednostronna: 10 kΩ
- Rezystancja wejściowa różnicowa: 20 kΩ
- Wzmocnienie sondy: ÷ 10
- Pojemność wejściowa różnicowa: 400 fF
- Zakres dynamiki wejściowej ± 2,5 V
- Zakres ustawienia napięcia przesunięcia ± 12 V
- Interfejs SAPBus

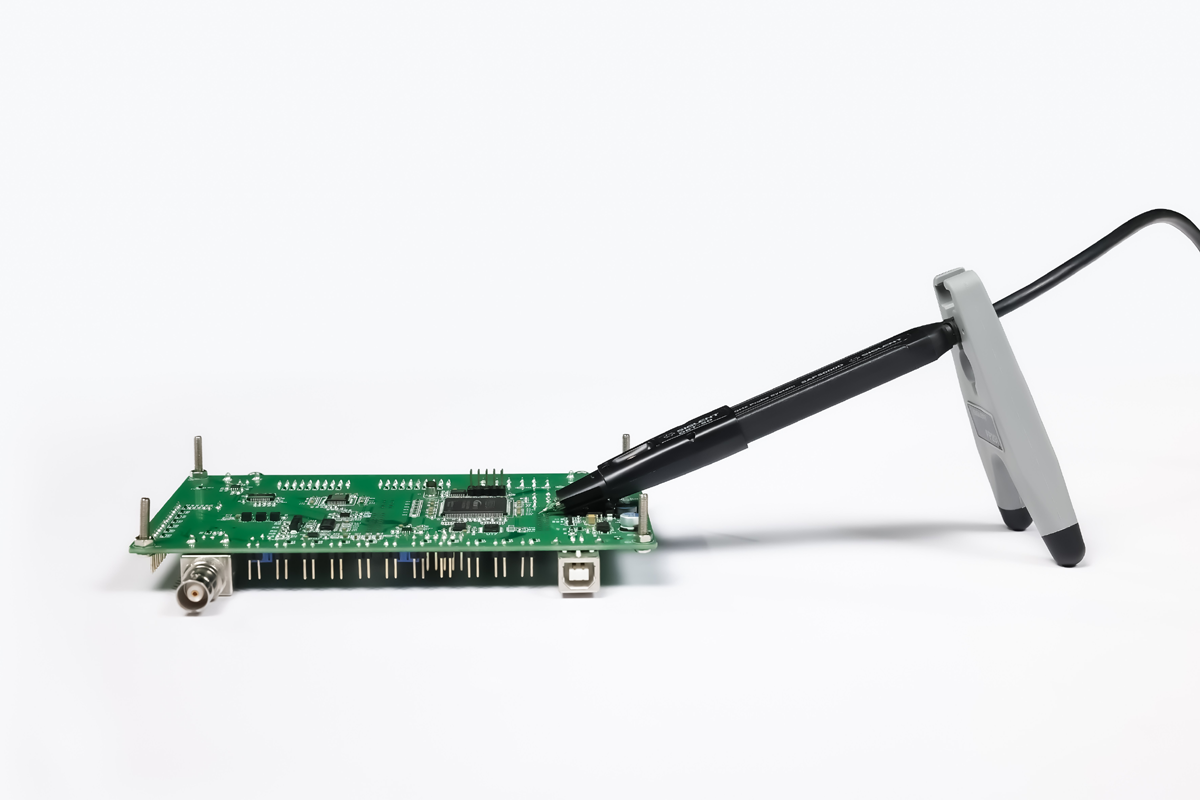

Przykłady podłączenia sondy do badanych obwodów
