- Praca z akumulatora lub z sieci
- Rozmagnesowanie i Rozładowanie
- Kolorowy ekran dotykowy
Cechy szczególne
- Praca z opcjonalnym akumulatorem (200 pojedynczych pomiarów przy 15A)
- Wysokiej mocy zasilacz DC (15A / 30V)
- Ładowanie obciążeń indukcyjnych do 1500 Henrów
- 2 niezależne kanały pomiarowe
- Najwyższa dokładność i precyzja przy badaniu systemów silnoprądowych
- Automatyczny pomiar małych rezystancji od 0,00µΩ ÷ 100kΩ
- Obwód rozmagnesowywania (zaawansowania konstrukcja)
- System oparty o mikroprocesor z wewnętrzną pamięcią na ponad 10 000 wyników pomiarów
- Wymiana danych poprzez pamięć USB lub przez połączenie USB / RS232
- Magazynowanie i drukowanie wyników pomiarów
- Kompletny automatyczny system kalibracji oraz system diagnostyczny
- Kanały temperaturowe z automatyczną korekcją rezystancji
- Interfejs w standardzie 3 x USB 1.1 oraz RS232
- Czyste, filtrowane źródło mocy DC dla pomiarów o najwyższej dokładności
- Kolorowy wyświetlacz LCD z podświetleniem i z ekranem dotykowym
- W panelu zamontowany przycisk bezpieczeństwa STOP
- Do zamontowania szafie systemu RACK 19"
- W pełni automatyczna analiza krzywych stygnięcia (opcja AHRT 01)
- Najszybszy na rynku obwód rozładowania (ponad 10 razy szybszy)
- Kontrolka rozładowania - optyczna i dźwiękowa sygnalizacja stanu rozładowania
- Opcjonalne gniazdo wyjścia na drukarkę szerogową
- 2 lata gwarancji
Cyfrowy miernik rezystancji uzwojeń WR14R produkcji Raytech jest wersją do zamontowania w szafie systemu RACK 19", wyposażony w najbardziej zaawansowaną funkcją rozmagnesowania. Jest przeznaczony do pomiarów o wysokim stopniu precyzji bardzo niskich rezystancji dowolnych indukcyjnych obiektów.
Unikatowa technologia pomiaru: Ta od nowa zaprojektowana technologia pomiaru zawiera obwód pomiarowy
o wysokiej precyzji, unikatowe źródło zasilania i najszybszy obwód rozładowania na rynku.
WR14R stosuje wstępnie ustawiony poziom prądu, wybierany przez użytkownika w zakresie od 0,025A do 15A
Wyniki są prezentowane na czytelnym kolorowym wyświetlaczu LCD i mogą być magazynowane lub wydrukowane.
Zaawansowana ochrona: po załączeniu zasilania system inicjuje procedurę auto-kalibracji,
sekwencyjne sprawdzanie obwodów. Jeżeli w czasie tego okresu inicjacji zostanie wykryty
jakikolwiek problem, lub nastąpi to w czasie pracy, wtedy operator jest natychmiast o tym informowany.
 |
 |
Przykładowy ekran wyników |
Wirtualna klawiatura |
|
|
 |
 |
Zestawienie wyników |
Krzywa stygnięcia |
|
|
 |
|
Widok płyty czołowej |

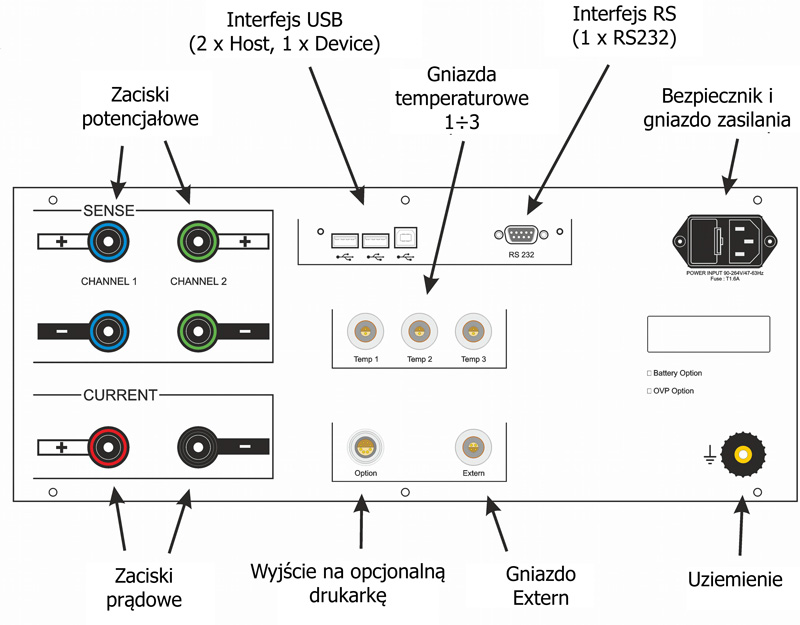

Widok płyty tylnej |
|
|
|
|
Schemat podłączenia
do pomiaru dwóch uzwojeń |
|
