Wstęp
- Dostępne modele:
- ATO1102 - 2 kanały analogowe
- ATO1104 - 4 kanały analogowe
- Pasmo 100MHz
- Szybkość próbkowania w czasie rzeczywistym 1GSa/s
- Bufor pamięci 28Mpts
- 8" kolorowy, ekran dotykowy
- Akumulator litowy
- Wbudowane oprogramowanie do diagnostyki samochodów
Cechy szczególne
- Różnorodne funkcje diagnostyczne pojazdów: zapłon, sensory, rozruszniki, sieci, zestawy testów, test ciśnienia
- Łatwy w użyciu, wygodny do pracy w terenie, akumulator na wyposażeniu
- Wspiera APP do zdalnego sterowania oscyloskopu
- Wspiera WiFi do transmisji danych przebiegu
- Wewnętrzna pamięć 8GB do zapisu danych przebiegów
- 8" pojemnościowy ekran dotykowy, 800x600px
Różnorodne funkcje diagnostyki pojazdów
Test zapłonu
- Obwód pierwotny zapłonu
- Obwód wtórny zapłonu
- Obwody pierwotny + wtórny zapłonu
|
 |
 |
| |
|
|
Testy różnorodnych elementów zapłonu
- Elektromagnetyczny zawór zbiornika z węglem aktywnym
- Świece żarowe w dieslu
- Zawór elektromagnetyczny EGR
- Przepływ paliwa
- Wartość obrotów biegu jałowego (IAC)
- Wtryskiwacz (benzyna)
- Wtryskiwacz (diesel)
- Regulator ciśnienia
- Zawór sterujący ilością
- Zmienne sygnały układu rozrządu
|
 |

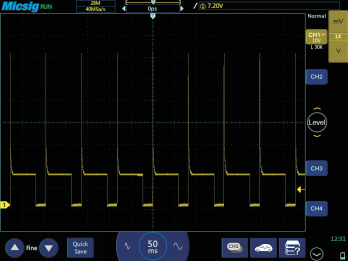

| Elektromagnetyczny zawór zbiornika z węglem aktywnym |
| |
 |
| |
|
Wtryskiwacz (benzyna) |
| |
|
|
 |
 |
 |
| Zawór sterujący ilością |
Wentylator chłodzenia o zmiennej prędkości |
Zmienne sygnały układu rozrządu |
Testy różnych sensorów
- ABS
- Pedał przyspieszenia
- Miernik przepływu powietrza
- Wałek rozrządu
- Temperatura cieczy chłodzącej
- Wał korbowy
- Aparat zapłonowy
- Ciśnienie paliwa
- Zapłon stukowy
- Sonda lambda
- MAP - ciśnienie kolektora
- Prędkość drogowa
- Pozycja przepustnicy
|
 |
 |
| Pedał przyspieszenia |
Pozycja przepustnicy |
| |
|
 |
 |
| Zapłon stukowy |
Wałek rozrządu |
| |
|
 |
 |
| Wał korbowy |
Sonda lambda |
Magistrale sygnałowe
|
|
 |
 |
| |
|
CAN |
Obwody ładowania i rozruchu
 |
- Ładowanie 12V
- Tętnienia AC alternatora
- Start 12V
- Prąd rozruchu
|
- Ładowanie 24V
- Ford smart alternator
- Start 24V
|
 |
| |
|
Prąd rozruchu |
Testy ciśnienia
- Kolektor dolotowy
- Rury wydechowe
- W cylindrze
- W skrzyni korbowej
|
 |
 |
| |
|
W cylindrze |
| Pamięć |
APP |
HDMI |
 |
 |
 |
| Łatwość zapisu przebiegów, magazynowania zrzutów ekranu, rejestracji wideo, etc. |
Podłączenie do smartfonu poprzez sieć, realizacja podglądu w czasie rzeczywistym na telefonie, sterowanie oscyloskopu, podłączenie do komputera i przeglądanie zapisanych przebiegów i wideo na komputerze lub oscyloskopie. |
Podłączenie do komputera lub projektora dla łatwej prezentacji lub analizy |
Zastosowania
 |
 |
 |
| BMW test miernika przepływu powietrza |
Audi test magistrali LIN |
Mazda test miernika przepływu powietrza |
| |
|
|
 |
 |
 |
| Test magistrali CAN |
Elektrozawór zbiornika |
Sensory przepływu powietrza i pozycji przepustnicy |
