SERIA SSA5000A

Seria SSA5000A analizatorów widma to potężne i elastyczne narzędzia do kompleksowej analizy sygnałów i widma RF. Z możliwością analizy spektralnej w czasie rzeczywistym, analizator może dostarczyć wielo-wymiarową prezentację danych, zaawansowane wyzwalanie w celu rozwiązania nowoczesnych wyzwań widma RF, jak pomiar mocy kanału, podskoki częstotliwości (FHSS), konflikt kanału, interferencje widma.

Zastosowania obejmują monitorowanie/ocenę transmisji, sieci komórkowe, IoT, miernictwo WLAN i Bluetooth, badania i rozwój, edukację, produkcję i serwis.

Cechy szczególne

• Zakres częstotliwości analizy spektralnej od 9kHz do 13,6GHz/26,5GHz
• -165 dBm/Hz średni wyświetlany poziom hałasu (typ.)
• -105 dBc/Hz przy 1GHz, 10kHz offset SSB
• pasmo analizy 25MHz / 40MHz (opcja)
• 100% POI 7,20μs, zakres dynamiczny 60dB, wiele-widoków dla gęstości, spektrogramu i PvT
• Moc kanału, ACPR, OBW, harmoniczne, pomiar TOI, etc.
• Analiza modulacji analogowej i wektorowa analiza modulacji cyfrowej
• 12,1 cala ekran wielo-dotykowy
• Wyjście HDMI
• Zdalne sterowanie z przeglądarki internetowej na PC

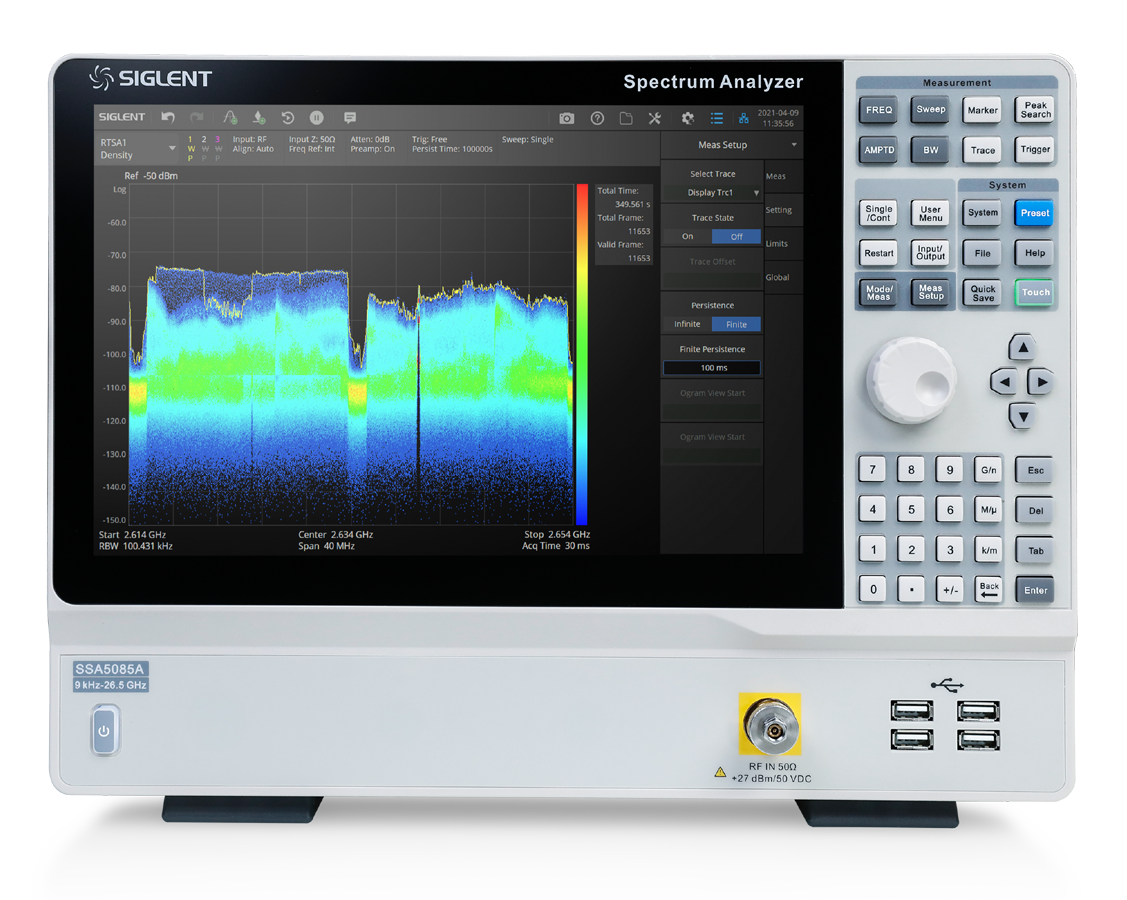

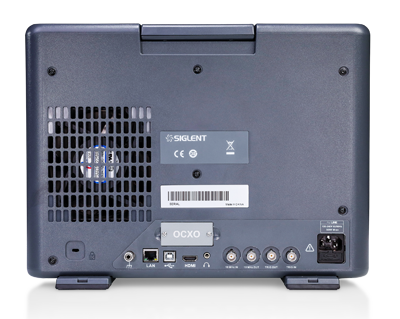

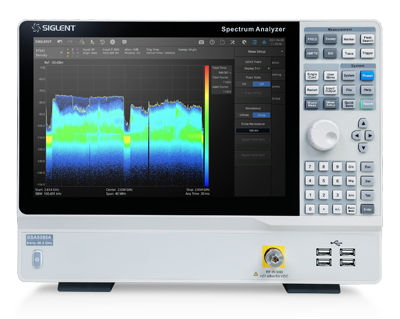

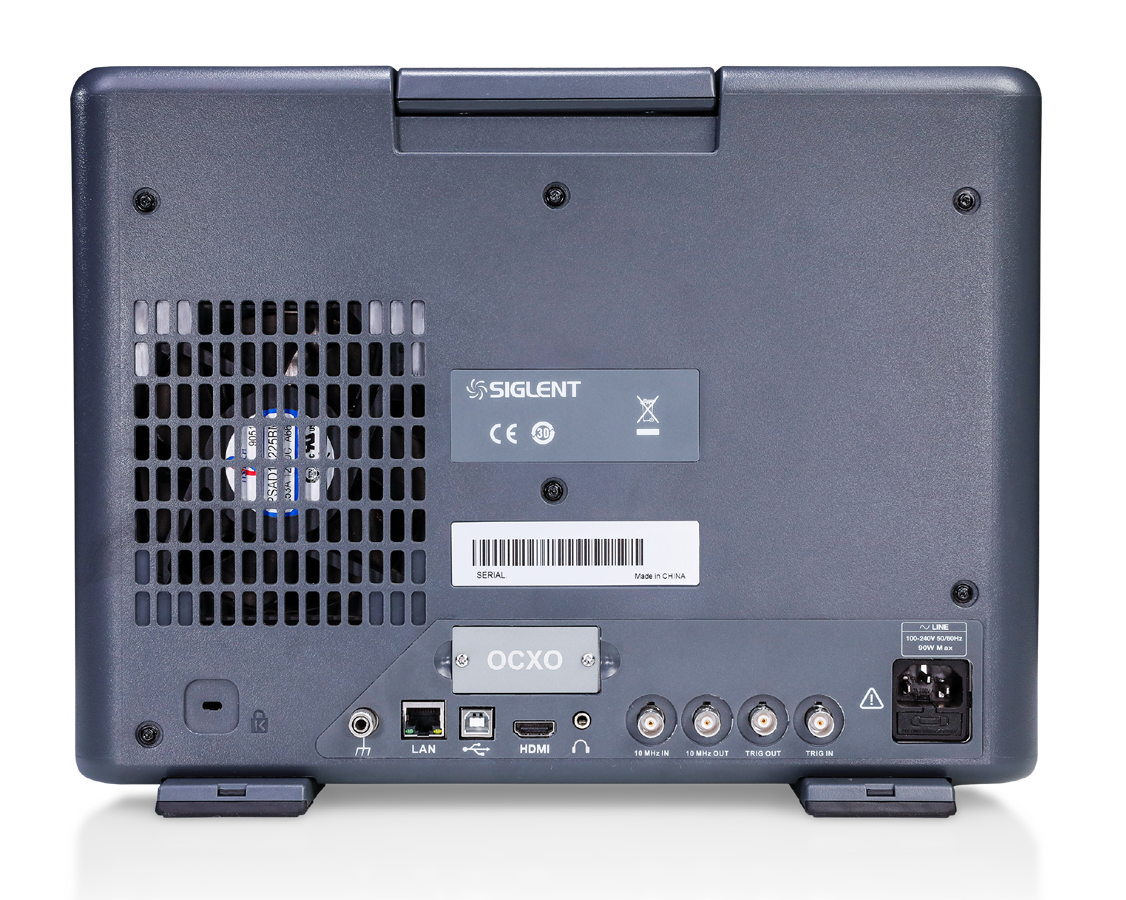

Widok z przodu	Widok z tyłu

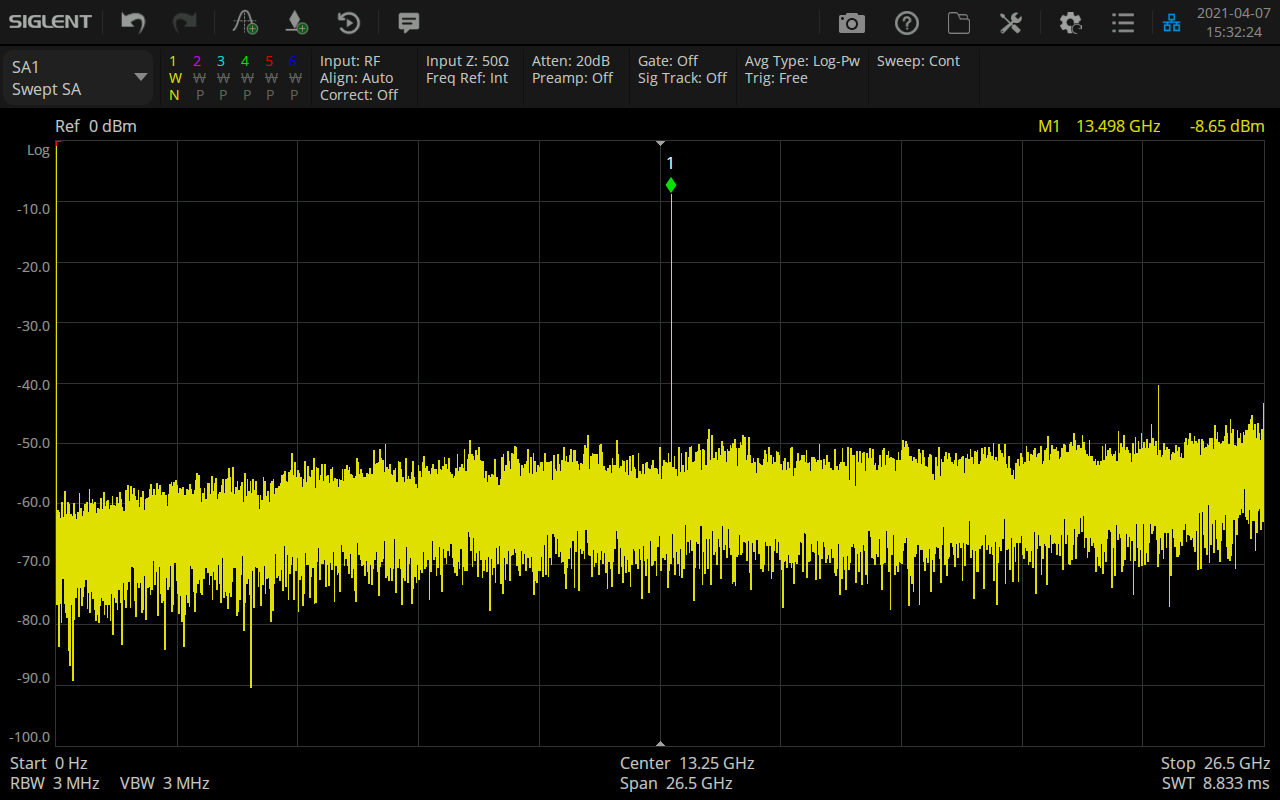

Tryb analizatora widma

Różne pomiary widma RF oraz analizy

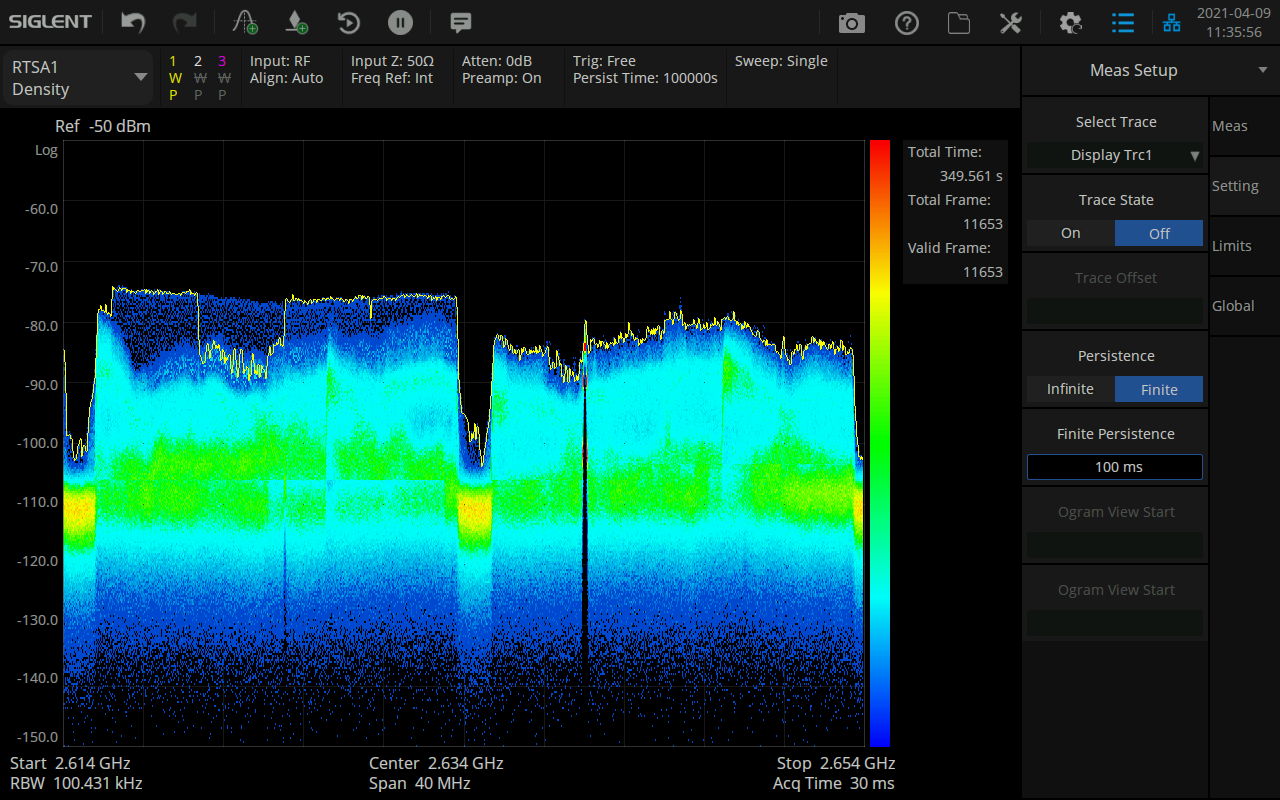

Tryb analizy w czasie rzeczywistym

Wiele widoków do monitorowania złożonych sygnałów

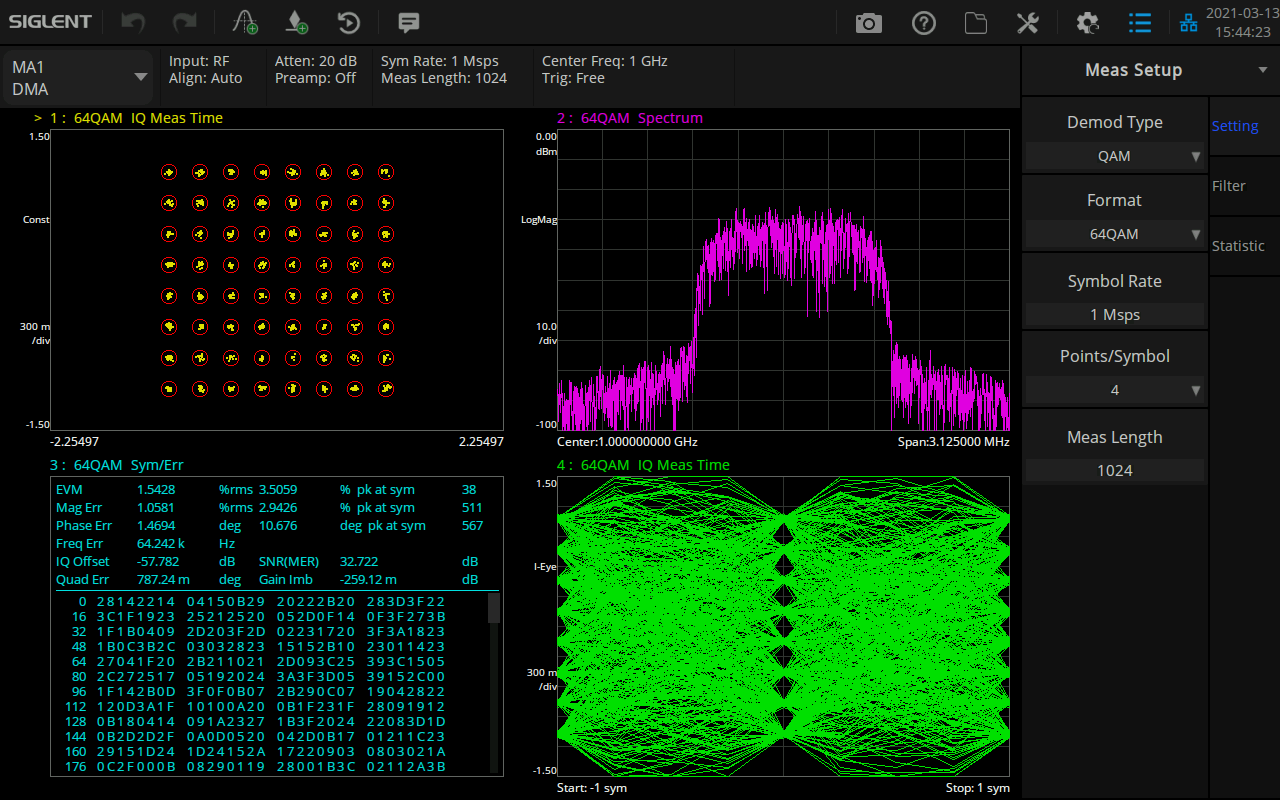

Tryb analizy modulacji

Analiza modulacji analogowej AM/FM/PM oraz analiza modulacji cyfrowej ASK/FSK/PSK/MSK/QAM
