I-V500w jest przyrządem służącym do wyznaczania charakterystyki prądowo-napięciowej
(I-V) pojedynczych modułów PV oraz całych gałęzi modułów fotowoltaicznych.
Wyznaczanie aktualnej charakterystyki ma na celu określenie kondycji modułu/gałęzi
poprzez porównanie z charakterystyką I-V podawaną przez producenta.
Jest to pierwszy przyrząd na rynku, który potrafi badać gałęzie o napięciu do 1500V!
Pomiary charakterystyk oraz I-V oraz rezystancji szeregowej RS wykonywane
są zgodnie z normą IEC/PN-EN60891.
Uwaga:
Kluczem do wykonywania wiarygodnych pomiarów charakterystyk modułów PV jest zapewnienie przez cały system pomiarowy
gwarantowanej dokładności nie gorszej niż 5% w całym zakresie temperatur pracy. Przy czym dokładność systemu pomiarowego
stanowi suma dokładności przyrządu, wzorcowego fotoogniwa oraz czujnika temperatury, ponieważ wyniki są ekstrapolowane
do warunków standardowych STC.
Niestety istnieją na rynku "tanie" przyrządy, których dokładność systemu pomiarowego wynosi tylko 15%.
Wyobraźmy sobie instalację, która posiada w gałęzi 14 modułów i jeden z modułów jest kompletnie zwarty. Wtedy
napięcie gałęzi będzie niższe tylko o około 7% od znamionowej wartości i przyrządem o błędzie pomiaru 15% taka
sytuacja nie będzie wykryta.
Przeczytaj:
Przewodnik dla instalatorów sytemów PV
Pomiar charakterystyki I-V
- Pomiar charakterystyki I-V modułów PV do 1500V/10A i do 1000V/15A
- Pomiar mocy modułów i całych gałęzi
- Napięcie rozwarcia (VOC) do 1500V
- Prąd zwarcia (ISC) do 15A
- Pomiar: Pmax, Vmpp, Impp, DPmax, FF
gdzie:
DPmax = [(Pmax - Pnom)/Pnom] x 100
FF = [(Vmpp x Impp) / (Voc x Isc)] x 100
- Pomiar rezystancji szeregowej RS paneli
- Pomiar strumienia mocy promieniowania słonecznego za pomocą oddalonego czujnika HT304N
- Pomiar temperatury otoczenia oraz panelu sondą PT300N
- Bezprzewodowe środowisko pomiarowe dzięki oddalonej przystawce Solar02
- Brak ograniczenia odległości przy pomiarach charakterystyk I-V z wykorzystaniem Solar02
Dlaczego I-V500w?
- 1500V i 15A: pasujące również do najnowszych elektrowni z napięciem gałęzi do 1500V
- Kompaktowe, lekkie z ekranem LCD: I-V500w wymaga tylko jednej osoby do obsługi,
dzięki ekranowi i natychmiastowemu przesyłaniu wyników pomiarów z oceną
OK lub NOT OK.
- Auto-sekwencja wielu gałęzi: wystarczy kilka sekund, aby zmierzyć, zapisać dane i przenieść się
do następnej gałęzi
- Łączność Wi-Fi: możliwość podłączenia smartfonu lub tabletu do zaimportowania danych i
szczegółowej analizy pomiarów dzięki wyjątkowym funkcjom Asystent Rozwiązywania Problemów,
Przeskocz oraz innych dostępnych w aplikacji APP HTANALYSIS™
 |
 |
 |
Czujnik strumienia mocy
promieniowania słonecznego HT304N |
Oddalona przystawka Solar02 |
Tylko jedna osoba
wymagana do pomiarów |
Multi-String Auto Sequence™
Dramatycznie skraca czas pomiaru gałęzi z łańcuchem modułów PV z użyciem nowych przewodów
KITKELVIN. KITKELVIN dostarcza funkcję Auto Sekwencji do traserów charakterystyk HT w
celu zredukowania czasu pomiaru nawet o 75%. KITKELVIN dostarcza 2 przewody
dla pojedynczego operatora w celu przenoszenia z gałęzi na gałąź w tablicy rozdzielczej
dla szybkiego wykonywania pomiarów. Auto-sekwencja: start, uzyskiwanie wyników,
ręczny zapis, uzbrojenie. Komenda Start jest inicjowana automatycznie,
gdy operator dołączy sondy pomiarowe do gałęzi lub modułu, V
OC wyzwala następną sekwencję uzyskiwania wyników.
Wszystko, co jest potrzebne to zestaw przewodów pomiarowych KITKELVIN
Pamięć i moduł bazy danych
Nie wymaga zewnętrznej pamięci. Wewnętrzna pamięć może zmagazynować do 249 charakterystyk I-V
(128 punktów pomiarowych) i do 999 szybkich sprawdzeń VOC i ISC.
Intuicyjny interfejs użytkownika zapewnia łatwy dostęp do wszystkich zapisanych
danych łącznie z charakterystykami I-V, krzywymi mocy i wartościami cyfrowymi
w tabelach. W celu łatwego ustawienia pomiaru, przyrządy solarne HT magazynują
do 30 typów modułów PV w celu zapewnienia, że mamy wszystkie typy paneli
testowanych w terenie. Gdy jesteśmy już w terenie, jesteśmy gotowi do
pracy przez cały dzień!
Wyniki pomiarów
Uzyskiwane dane I-V lub warunki działania (OPC) są rzeczywistymi danymi uzyskiwanymi
podczas wykonywania pomiaru charakterystyki I-V. Tworząc charakterystykę panelu,
pomiary środowiskowe (promieniowanie słoneczne i temperatura) przyrząd
przekształca uzyskane punkty pomiarowe (OPC) i tworzy ekwiwalent STC
(standardowe warunki pomiaru) do oceny, czy panel lub łańcuch działa zgodnie
ze specyfikacją.

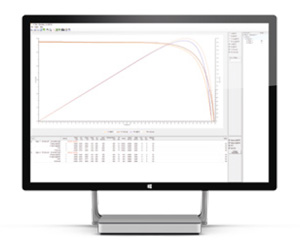

Tworzenie protokołu za pomocą programu TopView™
Pomiar systemu solarnego w terenie jest tylko początkiem zadania. Klient chce zobaczyć
dowód, czy panele pracują zgodnie z obietnicami. TopView to program HT, który pozwala
na tworzenie protokołu bez żadnego wysiłku.
Prosty import, wprowadzenie nazwy elektrowni, zapisanie pliku i udostępnienie
poprzez chmurę HT Cloud™, możliwości analizy i opcje wyświetlania zgodne z preferencjami.
Można porównać gałęzie, łączyć tablice rozdzielcze, a nawet farmy rok do roku,
aby uczynić opisywanie stanu elektrowni intuicyjnym i oczywistym.
Dodatkowo, TopView zawiera standardowe szablony dla uzyskania profesjonalnie wyglądających
raportów z przystosowalnym logo i informacjami o firmie.
