Seria SSG3000X

(generatory sygnałów RF do 3,2GHz)

OpisDane techniczneZakupy/CenyDo pobrania

Widok serii SSG3000X

Seria SSG3000X Siglenta generatorów sygnałowych posiada zakres częstotliwości od 9kHz do 2,1GHz. Zapewniają one normalną modulację analogową AM, FM oraz PM. Zapewniają również modulację impulsową oraz generator impulsów. Dodatkowo, gdy jest używany łącznie z generatorem podstawowego pasma, takim, jak SDG6000X, mogą generować sygnały z modulacją IQ. Dzięki wysokiej dokładności i czystości wyjść, seria SSG3000X jest dobrym wyborem dla R&D, edukacji oraz produkcji.

Cechy szczególne

  • Dostępne modele:
    • SSG3032X do 3,2GHz
    • SSG3021X do 2,1GHz
    • SSG3032X-IQE do 3,2GHz plus tryb IQ
    • SSG3021X-IQE do 2,1GHz plus tryb IQ
  • Częstotliwość do 2,1GHz/3,2GHz
  • Rozdzielczość ustawiania częstotliwości 0,01Hz
  • Poziom sygnału wyjściowego od -110dBm do +13dBm
  • Maksymalny poziom do +20dBm (typowo)
  • Szum fazy: -110dBc/Hz przy 1GHz, 20kHz offset (typowo)
  • Dokładność poziomu: ≤ 0,7dB (typowo)
  • Zapewnia analogową modulację AM, FM, PM ze źródła wewnętrznego, zewnętrznego i Wew.+Zew.
  • Modulacja impulsowa, on/off współczynnik ≥ 70 dBc
  • Generator impulsów (opcja)
  • Zewnętrzna modulacja IQ z SDG6000X jako sygnał podstawowego pasma IQ
  • Zestaw USB pomiaru mocy
  • 5 calowy pojemnościowy, dotykowy ekran TFT, wsparcie myszki i klawiatury
  • Sterowanie poprzez przeglądarkę na PC
  • Interfejsy standardowe: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet)
  • Interfejs opcjonalny: GPIB

Widok od tyłu wersji standardowej Widok od tyłu wersji IQE

Cechy konstrukcyjne

5 calowy ekran dotykowy, wsparcie dla myszki i klawiatury

  Maksymalny poziom wyjściowy do +20 dBm

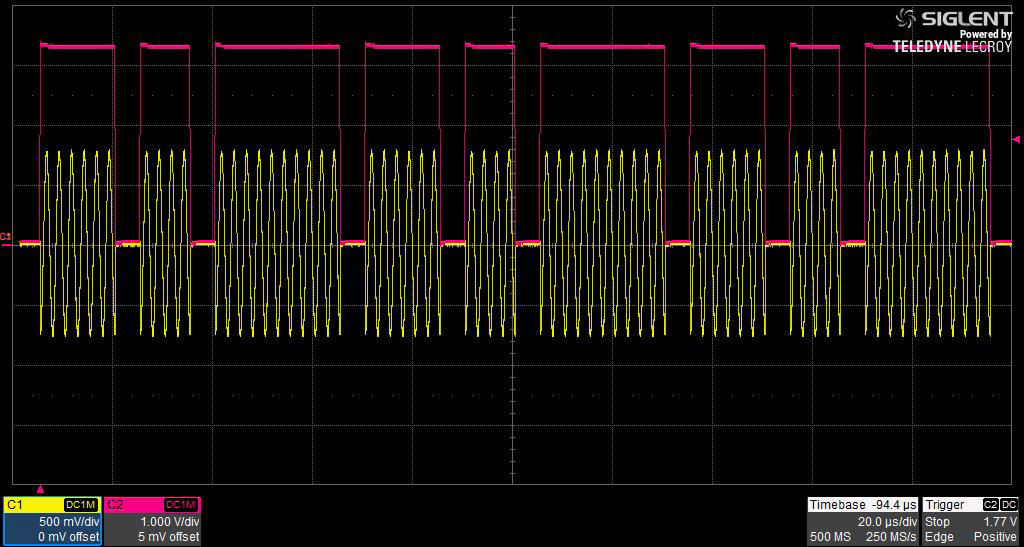

  Podwójna modulacja impulsowa

  Generator impulsów

Przykład realizacji automatycznej kontroli poziomu

  Wyświetlanie mocy wyjściowej przy użyciu USB power

  Sterowanie mocy wyjściowej przy użyciu USB power sensor

  Zewnętrzna modulacja IQ przy użyciu SDG6000X jako źródła podstawowego pasma



  Zapewnia dwutonowy sygnał z modulacją IQ, ułatwia badania TOI
