Wstęp
T-Base Pro jest rozbudowanym programem służącym do zdalnego sterowania przyrządami Raytech, do wymiany danych oraz do analizy uzyskanych wyników. Można go uruchomić na PC z systemem Windows, dzięki środowisku graficznemu jest łatwy i przyjemny w obsłudze. Na prośbę użytkownika mogą być łatwo dodawane nowe funkcje poprzez Add-On.
Ilustracja funkcjonalności
Przykład zastosowania
Wprowadzenie

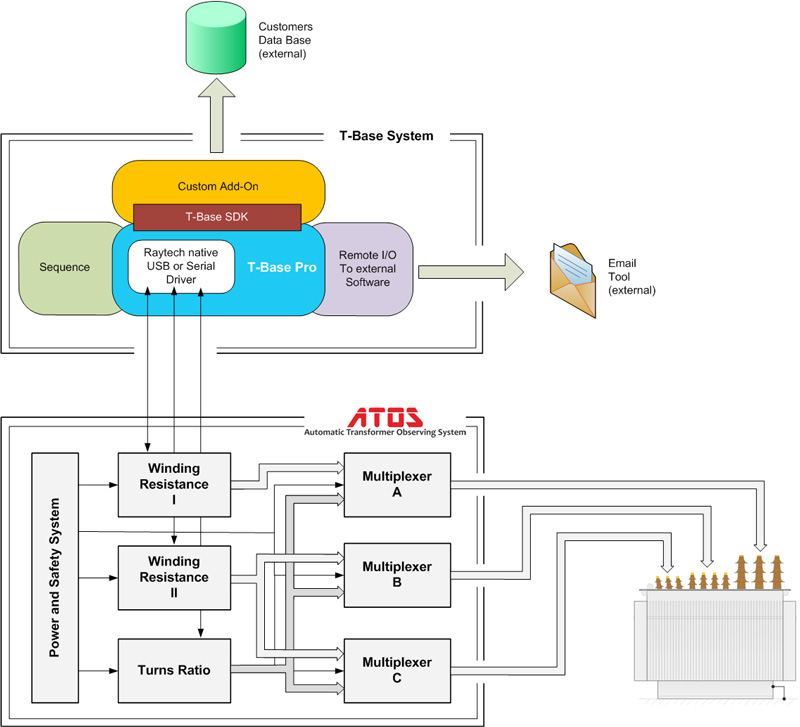

Przykład obok pokazuje rozbudowany system pomiarowy ze zdalnym sterowaniem, wymiana danych i analizą. Pokazany system Raytech-a nosi nazwę ATOS (Automatic Transformer Observing System), który jest w pełni sterowany z poziomu programu T-Base Pro. Rozszerzenie Add-Ons uzupełnia funkcjonalność dostosowując program do systemu komputerowego producenta transformatorów.
Opis
Automatyczny system pomiarowy ATOS firmy Raytech w połączeniu z programem T-Base Pro jest niezwykle potężnym narzędziem do badania transformatorów. Po jednorazowym podłączeniu okablowania można łatwo wykonać pomiary rezystancji wszystkich uzwojeń oraz przekładni transformatora. Sterowanie może być dokonywane poprzez ekran dotykowy na przyrządach lub zdalnie z komputera używając program T-Base Pro.
W porównaniu z pomiarami wykonywanymi pojedynczymi przyrządami, badania za pomocą ATOS drastycznie redukują czas trwania pomiarów i zwiększają efektywność. Używanie T-Base Pro eliminuje konieczność zbierania danych poprzez pamięci USB.
Elementy składowe systemu ATOS są połączone poprzez USB lub RS232 do komputera. Komunikacja między przyrządami a systemem operacyjnym komputera jest dokonywana poprzez drajwer Raytech-a. Drajwer ten jest na wyposażeniu każdej wersji T-Base Pro.
Tworzenie, import i eksport profili transformatorów oraz wyników pomiarów, jak również najprostsze ręczne pomiary wykonywane są za pomocą T-Base Pro. Rozbudowane funkcje wyszukiwania i nowoczesny graficzny interfejs użytkownika wspierają operatora w obsłudze profili transformatora oraz podczas pomiarów. Raporty z badań są dostępne w kilku formatach wyjściowych.
Całkowicie automatyczne pomiary transformatorów są wykonywane za pomocą rozszerzenia (Add-On) Sequence. Wszystkie ustawienia przyrządów Raytech są dostępne zdalnie i mogą być indywidualnie konfigurowane. Dowolna procedura testu oparta na dostępnych przyrządach może być zdefiniowana.
W przedstawionym przykładzie, rozszerzenie (Add-On) użytkownika przesyła wyniki pomiarów transformatora, po przekształceniu do wymaganego formatu, do bazy danych producenta. Również dostęp do dowolnych danych w tej bazie jest również zapewniony dzięki temu rozszerzeniu Add-On. Rozszerzenie Add-On może być opracowane przez Raytech-a, również użytkownik lub inna firma może napisać to rozszerzenie Add-On używając pakietu SDK dostarczanego przez Raytech.
Rozszerzenie Add-On Remote I/O Raytech-a wysyła do zewnętrznego oprogramowania powiadomienie w formie e-mail do nadzoru, gdy badanie transformatora zakończy się sukcesem lub, gdy wystąpi błąd.
Koncepcja T-Base Pro
Podstawowa część programu T-Base Pro jest dostępna bezpłatnie dla wszystkich. Składa się z drajwera Raytech, wewnętrznej bazy danych, możliwości tworzenia i zarządzania danymi transformatorów i wynikami pomiarów i oczywiście posiada graficzny interfejs użytkownika.
Pozostałe rozszerzenia Add-On są płatne.
Moduły T-Base Pro
 | Zupełnie bezpłatny moduł podstawowy T-Base Pro - Import danych z tabliczki znamionowej transformatora oraz wyników pomiarów z przyrządów, poprzez pamięć USB lub RS232 za pomocą kilku kliknięć
- Tworzenie danych tabliczki znamionowej transformatora na PC i eksport do przyrządów
- Przeglądanie wyników w formie tabel lub wykresu

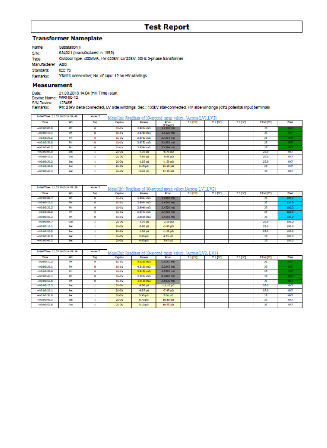

- Generowanie, zapis i wydruk raportów z pomiarów
- Korzystanie z rozbudowanych funkcji wyszukiwania w celu szybkiego odnalezienia pomiarów
- Praca z czytelnie zorganizowanym interfejsem użytkownika
|
| |
 | Tworzenie rozszerzeń (Add-On) za
pomocą modułu T-Base SDK
Moduł SDK pozwala na łatwe tworzenie rozszerzeń Add-On |
| | |
 | Opcja T-Base Pro Remote
do zdalnego sterowania przyrządami Raytech Funkcja T-Base Pro Remote, do zdalnego sterownia przyrządem Raytech może być odblokowana poprzez wprowadzenie klucza licencyjnego. Odblokowany przyrząd może być zdalnie sterowany przez komfortowy graficzny interfejs użytkownika T-Base Pro. Nie jest potrzebny żaden dodatkowy program. Każdy T-Base Pro może sterować kilka przyrządów Raytech-a, dopóki są odblokowane. |
| |
 | Rozszerzenie (Add-On) - Sekwencja Sekwencja jest istniejącym rozszerzeniem służącym do sterowania przyrządami Raytech i wykonującym kompletne badania transformatora w dowolnie zaprogramowanym procesie pomiarowym, zawierającym pomiary rezystancji uzwojeń oraz pomiary przekładni.
Procedura pomiarowa może być indywidualnie definiowana.
Opcje Remote dla wymaganych przyrządów Raytech są zawarte w rozszerzeniu Sequence. |
| | |
 | Rozszerzenie (Add-On) - Remote I/O
komunikacja z zewnętrznym programem Jest to podstawowe rozszerzenie (Add-On) dostarczane przez Raytech-a. Wywołuje ono dowolny program na PC z parametrem. Jako odpowiedź jest akceptowany plik XML. |
Graficzny interfejs użytkownika
Program Raytech T-Base Pro posiada nowoczesny i komfortowy graficzny interfejs użytkownika. Niektóre z jego komponentów i podstawowych funkcji są wyjaśnione poniżej.
Raytech T-Base Pro jest w pełni wielozadaniowym systemem. Na przykład, może być uruchomiony pomiar o bardzo długim czasie trwania. W czasie jego przebiegu, użytkownik może tworzyć nowe profile, wymieniając dane z innymi przyrządami, rozpocząć inny pomiar, itd.
Każdy uruchomiony proces utworzy nowy wiersz menu u góry okna. Zarządca profili z lewej strony okna jest eksploratorem, który pokazuje wszystkie transformatory z jego pomiarami zapisanymi w używanej bazie danych. Hierarchiczna prezentacja pomaga w otrzymaniu szybkiego podglądu
Po wybraniu profilu w zarządcy profili, w prawym oknie zostaną wyświetlone najbardziej istotne informacje o transformatorze. Sekcja info profilu jest użytecznym narzędziem w wyszukiwaniu wymaganego profilu, w trakcie, gdy ręcznie przeglądamy naszą bazę danych transformatorów. Szczegóły wybranego profilu oraz pomiary są pokazane w oknie zawartości. Sekcja ta jest budowana dynamicznie i zmienia swoją zawartość w oparciu o wybór w zarządcy profili.
Po wybraniu zdalnego sterowania przyrządu tworzona jest nowa zakładka i jest ona automatycznie wybierana. Nie będzie to miało wpływu na uruchomione wcześniej procesy, takie, jak zdalne sterowanie lub wymiana danych. Utworzone zakładki mają różny wygląd zależny od modelu przyrządu.
Sekcja sterowania przyrządu zawiera wszystkie opcje do ustawienia przyrządu oraz do wykonywania przez niego pomiarów. Pomiar jest rozpoczynany zaledwie po kilku kliknięciach i natychmiast są wyświetlane wyniki w sekcji wyników.
Szczegóły dotyczące statusu przyrządów i komunikacji są pokazane w sekcji statusu. Na przykładowym ekranie obok podłączony jest miernik rezystancji uzwojeń, jego stan jest bezpieczny i wymiana danych jest wylistowana na konsoli.
