Seria SVA1000X
modele: SVA1075X, SVA1032X, SVA1015X

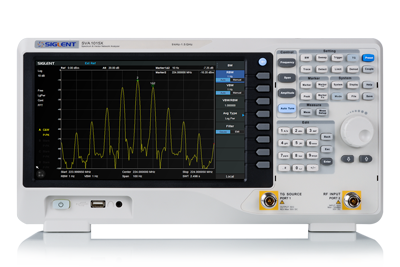

Widok serii SVA1000X

Analizatory widma i wektorowe analizatory sieci SIGLENT seria SVA1000X to potężne i elastyczne narzędzia do badania urządzeń nadawczych i RF. Dzięki szerokiemu pasmu od 9kHz do 7,5GHz, analizator dostarcza wiarygodne automatyczne pomiary oraz oferuje wiele możliwości, zawiera generator śledzący, wektorowy analizator sieci i wiele trybów pracy. Podstawowy model jest przemiatającym super-heterodynowym analizatorem widma i posiada funkcje opcjonalne, takie, jak lokalizator uszkodzenia oparty na reflektometrze oraz analizator modulacji.

Przyrządy znajdują zastosowanie w monitorowaniu/ocenie emisji, miernictwie, badaniach, edukacji, produkcji i serwisie.

Wektorowe analizatory sieci stosowane są w pomiarach radiowych i służą do badania parametrów urządzeń i podzespołów pasywnych oraz aktywnych. Są używane do badania anten, kabli, wzmacniaczy, tłumików, sprzęgaczy, itd.

Cechy szczególne

• Dostępne modele:
  • SVA1015X zakres częstotliwości do 1,5GHz
  • SVA1032X zakres częstotliwości do 3,2GHz
  • SVA1075X zakres częstotliwości do 7,5GHz
• Całkowicie cyfrowa technologia IF
• Zakres częstotliwości od 9kHz do 7,5HGz
• Średni wyświetlany poziom szumu -165 dBm/Hz (Typ.)
• Szum offsetu fazy -98 dBc/Hz przy 10kHz (1GHz, Typ.)
• Poziom błędu pomiaru < 0,7dB (Typ.)
• Minimalna rozdzielczość pasma 1 Hz (RBW)
• W standardzie:
  • Przedwzmacniacz
  • Generator śledzący
  • Wektorowa analiza sieci
• W opcji:
  • Odległość do uszkodzenia
  • Analiza modulacji
  • Zestaw pomiarowy EMI Pre-compliance
  • Zaawansowany zestaw pomiarowy
• Na wyposażeniu: ekran dotykowy 10,1 cala (1024x600), myszka i klawiatura
• Sterowanie przez przeglądarkę na PC i urządzenia mobilne)

Cechy konstrukcyjne

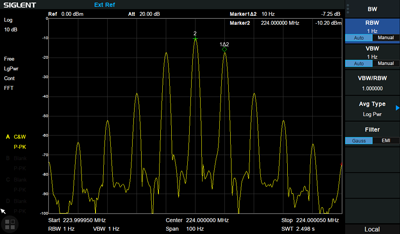

Ekran dotykowy 10,1 cala (1024x600px)	Minimalna 1Hz rozdzielczość pasma (RBW)
-161 dBm/Hz wyświetlany średni poziom szumu	Szum fazy <-98dBc/Hz przy 1GHz, offset 10kHz
Wykres Smith-a w trybie wektorowej analizy sieci	Lokalizator uszkodzeń kabli w trybie odległości do uszkodzenia
Diagram oka ASK/FSK w trybie analizy modulacji	Filtr EMI i detektor Quasi-peak w zestawie EMI Pre-Compliance
ACPR w zaawansowanym zestawie pomiarowym	Monitorowanie widma w zaawansowanym zestawie pomiarowym
Zdalne sterowanie poprzez przeglądarkę

Szczegółowa specyfikacja w zakładce "Do pobrania"



Przyrządy

Foto Nazwa towaru Opis Cena netto Cena brutto Zakupy SVA1015X ANALIZATOR SPECT VECT Pasmo: 9 kHz-1.5 GHz; generator śledzący; wektorowy analizator sieci, dotykowy ekran 10,1 cala (1024x600px). 5 915,00 zł 7 275,45 zł SVA1032X ANALIZATOR SPECT VECT Pasmo: 9 kHz-3,2 GHz; generator śledzący; wektorowy analizator sieci; dotykowy ekran 10,1 cala (1024x600px). 12 923,00 zł 15 895,29 zł SVA1075X ANALIZATOR SPECT VECT Pasmo: 9 kHz-7,5 GHz; generator śledzący; wektorowy analizator sieci; dotykowy ekran 10,1 cala (1024x600px). 33 121,00 zł 40 738,83 zł

Akcesoria opcjonalne (za dopłatą)

Foto Nazwa towaru Opis Cena netto Cena brutto Zakupy F503ME ZESTAW KALIBRACYJNY Mechanical Calibration Kit: Open(M), Short(M), Match(M,50), Through(M-M), 50Ohm, DC-4.5 GHz 1 476,00 zł 1 815,48 zł BAG-S2 MIĘKKI FUTERAŁ Miękka torba transportowa dla: serii SDS2000X, SDS2000X Plus, SDS5000X, SDS6000A, SSA3000X, SSA3000X Plus, SVA1000X, SSA3000X-R 517,00 zł 635,91 zł F503FE ZESTAW KALIBRACYJNY Mechanical Calibration Kit: OSLT, DC- 4.5 GHz, N-Female connector 1 476,00 zł 1 815,48 zł F504FS ZESTAW KALIBRACYJNY Mechanical Calibration Kit: OSLT, DC- 9GHz, N-Female connector 5 524,00 zł 6 794,52 zł F504MS ZESTAW KALIBRACYJNY Mechanical Calibration Kit: OSLT, DC- 9GHz, N-Male connector 5 524,00 zł 6 794,52 zł F603FE ZESTAW KALIBRACYJNY Mechanical Calibration Kit: Open(F), Short(F), Match(F,50), Through(F-F), DC-4.5 GHz, typu SMA 1 824,00 zł 2 243,52 zł F603ME ZESTAW KALIBRACYJNY Mechanical Calibration Kit: OSLT, DC- 4.5 GHz, 3,5mm SMA-Male connector 1 824,00 zł 2 243,52 zł F604FS ZESTAW KALIBRACYJNY Mechanical Calibration Kit: OSLT, DC-9GHz, 3,5mm, SMA- Female 6 525,00 zł 8 025,75 zł F604MS ZESTAW KALIBRACYJNY Mechanical Calibration Kit: OSLT, DC- 9GHz, 3,5mm SMA-Male connector 6 525,00 zł 8 025,75 zł F604TS ZESTAW KALIBRACYJNY Mechanical Calibration Kit: OSLT, DC-9GHz, 3,5mm, Male- Female 11 008,00 zł 13 539,84 zł N-BNC-2L KABEL PASMO 2GHZ kabel N(męski)-BNC, pasmo 2GHz, długość 0,7m 151,00 zł 185,73 zł N-N-18L KABEL PASMO 18GHZ kabel N(M)-N(M) kabel, pasmo 18GHz, długość 1,0m 952,00 zł 1 170,96 zł N-N-6L KABEL PASMO 6GHZ kabel N(męski)-N(męski), pasmo 6GHz, długość 0,7m 197,00 zł 242,31 zł N-SMA-18L KABEL PASMO 18GHZ Kabel N(M)-SMA(M), 100cm, 18 GHz, długość 1,0m 952,00 zł 1 170,96 zł N-SMA-6L KABEL PASMO 6GHZ kabel N(męski)-SMA(męski), pasmo 6GHz, długość 0,7m 197,00 zł 242,31 zł SRF5030T NEAR FIELD PROBE Zestaw sond do pomiaru pola bliskiego (300kHz÷3GHz): sondy pola H (3 szt.): rozdzielczość 20mm, 10mm, 5mm; sonda pola E: rozdzelczość 5mm; adapter N-to-SMA; futerał 2 171,00 zł 2 670,33 zł SVA1000X-AMA ANALIZA MODULACJI Analog Modulation Analysis Function,including AM, FM 1 248,00 zł 1 535,04 zł SVA1000X-AMK ZESTAW POMIAROWY Advanced measurement kit ,including ACPR, CHPower, OBW, CNR, Harmonics and so on. 1 584,00 zł 1 948,32 zł SVA1000X-DMA ANALIZA MODULACJI Digital Modulation Analysis Function, including ASK, FSK, xQAM, MSK, xPSK 2 043,00 zł 2 512,89 zł SVA1000X-DTF ODLEGŁOŚĆ DO USZK Odległość do uszkodzenia metodą reflektometru 1 085,00 zł 1 334,55 zł SVA1000X-EMI ZESTAW POMIAROWY EMI measurement kit 1 695,00 zł 2 084,85 zł UKITSSA3X ZESTAW AKCESORIÓW Zestaw akcesoriów: N (męski) -SMA (męski) kabel, N (męski) -N (męski) kabel, N (M) -BNC (żeński) adapter (2 szt.), N (męski) -SMA (żeński) adapter (2 szt.), 10 dB tłumik 1 021,00 zł 1 255,83 zł USB-GPIB ADAPTER Adapter USB-GPIB; USB 2.0, GPIB wg. normy EEE488.2; zasilanie z USB 534,00 zł 656,82 zł

Opcjonalne zestawy kalibracyjne

Zestawy kalibracyjne dostarczane są w specjalnych opakowanich ochronnych
F503FE	F503ME
F504FS	F504MS
F603FE	F603ME
F604FS	F604MS
