Widok serii SDG7000A
Seria SDG7000A Siglenta to dwukanałowe arbitralne generatory przebiegów cechujące się pasmem do 1GHz,
z maksymalną szybkością próbkowania 5GSa/s i 14-bitową rozdzielczością pionową.
Potrafi generować przebiegi arbitralne punkt po punkcie z maksymalną szybkością próbkowania 2,5GHz i wektorem sygnału
z maksymalnie 500MS/s. Ma również zdolność generowania różnych sygnałów takich, jak przebieg ciągły, impuls, szum,
wzory PRBS i 16-bitową magistralę szeregową.
Wspiera generowanie złożonych sygnałów z modulacją, z przełączaniem, kluczowanych i dwa kanały kopia/łączenie/śledzenie
oraz superpozycja.
Wyjście różnicowe / samodzielne oraz zapewnia maksymalny zakres sygnału wyjściowego ±24V.
Przyrząd może zapewnić dużą amplitudę przy wysokich częstotliwościach, co eliminuje potrzebę zewnętrznych
wzmacniaczy mocy w niektórych zastosowaniach i jest adresowany do szerokiego zakresu zastosowań.
Cechy szczególne
- Generuje impulsy o małych fluktuacjach i minimalnej szerokości 1ns i minimalnym zboczu 500ps
- Pasmo do 1GHz i biały szum z regulowanym pasmem
- PRBS do 312,5Mbps
- Opcje magistral LVTTL i LVDS dla źródeł cyfrowego sygnału do 1Gbps
- Zawiera popularne typy modulacji analogowej/cyfrowej, funkcje przemiatania i kluczowania
- Rozszerzone działanie dwu-kanałowe: kanał wewnętrznego śledzenia, łączenie i kopiowanie
- Dwukanałowa funkcja superpozycji
- Wzajemna modulacja między kanałami
- Wyjście analogowe 24Vpp z możliwością offsetu ±12V, aby zapewnić maksymalny zakres wyjściowy ±24V (48V)
- Precyzyjny licznik częstotliwości do 400MHz
- 5-calowy pojemnościowy ekran dotykowy o rozdzielczości 800x480px
- Możliwość sterowania zewnętrzną myszką i klawiaturą
- Wbudowany WebSerwer do zdalnego sterowania przyrządem bez importu oprogramowania

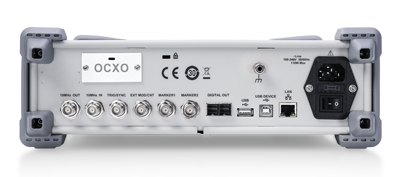

- Wyposażonyw złącza 10MHz In, 10MHz Out, Trigger In/Out i Marker sync
- Język komend SCPI dla łatwej integracji z systemami pomiarowymi
