Seria SHA860A
modele SHA861A i SHS862A

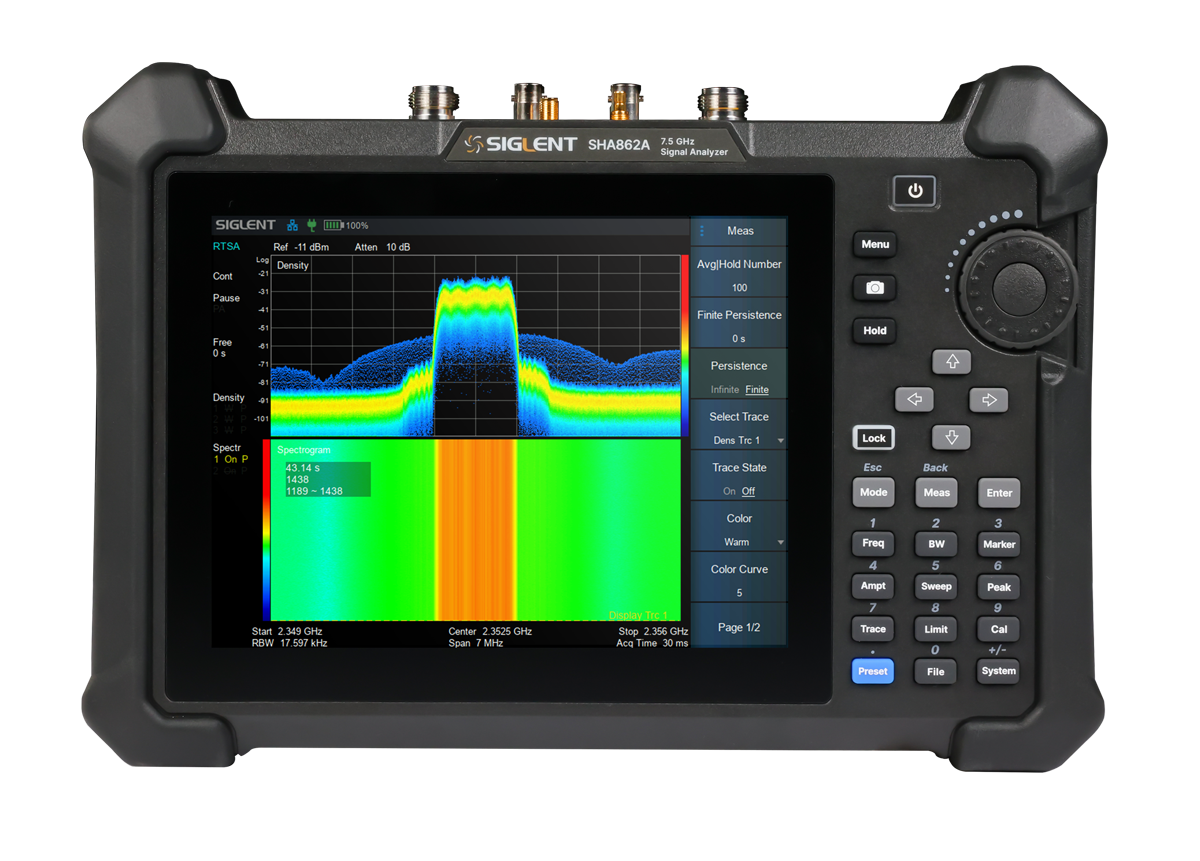

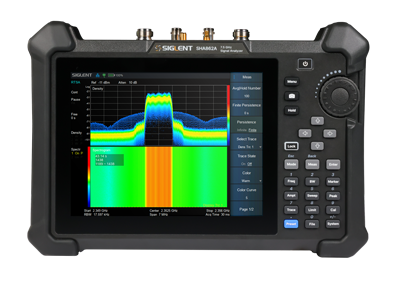

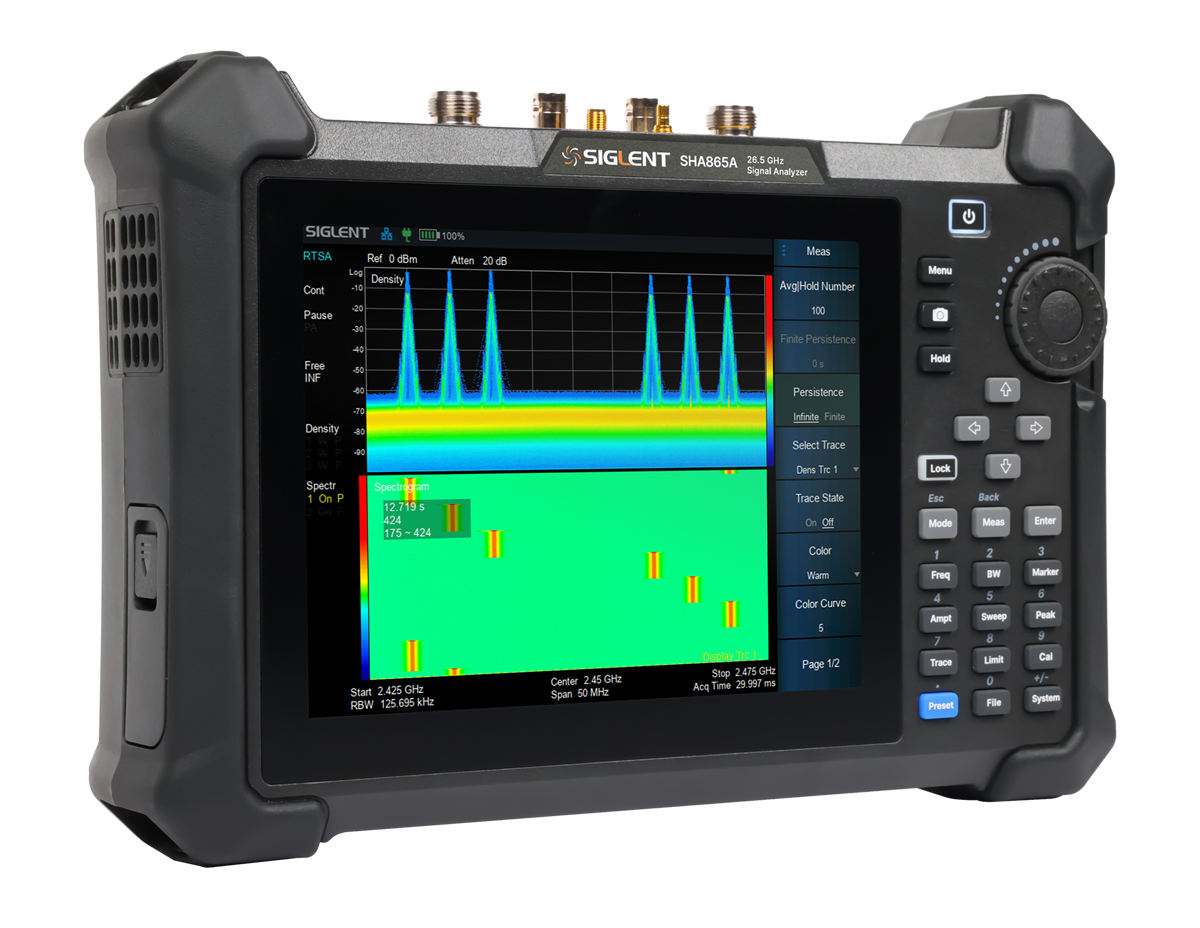

SHA860A Siglenta to podręczny przenośny analizator widma oraz analizator kabli i anten, jest to potężne i elastyczne narzędzie do zastosowań RF w terenie. Przyrząd znajduje zastosowania w telekomunikacji, łączności radiowej, produkcji, edukacji oraz w wielu innych dziedzinach.

Cechy szczególne

• Zakres częstotliwości 9kHz ÷ 3,6/7,5GHz, 5kHz użyteczne
• Wyświetlany średni poziom szumu (DANL) -165 dBm/Hz
• Szum fazowy SSB -104 dBc/Hz przy 1GHz, przesunięcie 10kHz
• Szerokość pasma analizy 40/110 MHz
• Pomiar 5G NR OTA, analiza multi-PCI i multi-beam
• Pomiar LTE FDD i TDD OTA, analiza multi-PCI
• Moc kanału, zajęta szerokość pasma, moc sąsiedniego kanału, SHI i TOI itp.
• Akwizycja danych IQ w szerokości pasma 110 MHz
• Analiza widma w czasie rzeczywistym w szerokości pasma 110MHz, 100% czas POI 3,51μs
• Pomiary profilu impulsu
• Mapa wewnątrz i na zewnątrz do mapowania zasięgu
• Nagrywanie/odtwarzanie śladu z lokalizacją GNSS
• AM/FM/PM Analog Analiza modulacji i analiza modulacji cyfrowej ASK/FSK/PSK/MSK/QAM
• Dostrajanie i słuchanie dźwięku modulacji analogowej AM/FM/PM
• Pomiary natężenia pola (EMF) i pomiary EMI
• Niezależne źródło do 7,5GHz
• Analizator sieci wektorowych, 1-ścieżkowy, 2-portowy Analiza sieci S11 i S21
• Kierunkowość S11 40 dB, dynamika S21 114 dB
• Test kabli i anten, analiza odległości do uszkodzenia i domeny czasu
• Test TTA, polaryzacja 12 V do 32 V DC
• Czas pracy akumulatora 2,5 godziny, masa netto 3,2 kg
• Ekran wielodotykowy 8,4 cala, obsługa myszy i klawiatury

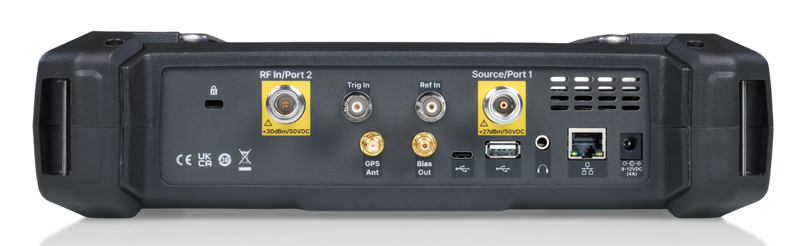

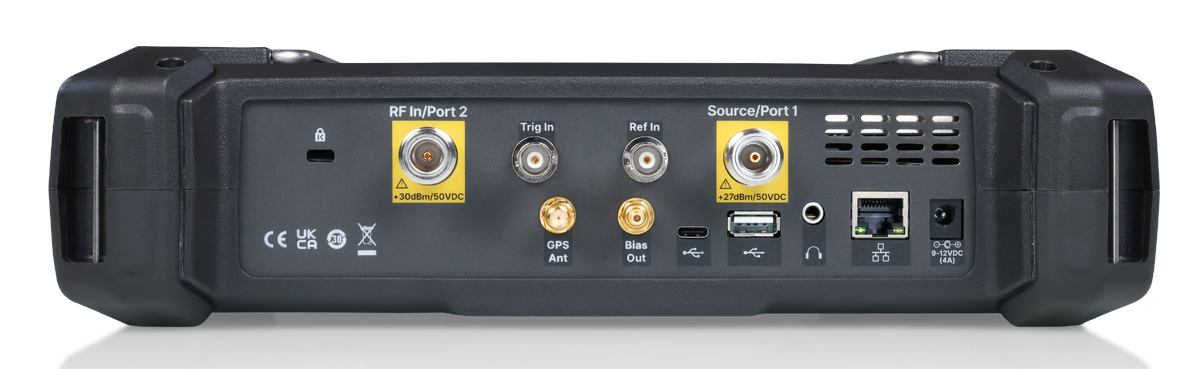

Widok na gniazda i porty serii SHA860A

Podstawowe parametry
