- Wysokiej mocy zasilacz DC
- Rozmagnesowanie i Rozładowanie
- Kolorowy ekran dotykowy
Cechy szczególne
- Najwyższa dokładność i precyzja spośród systemów pomiaru dużym prądem
- Automatyczny pomiar małych rezystancji od 0.00µΩ ÷ 100kΩ
- Obwód rozmagnesowywania (zaawansowania konstrukcja)
- System oparty o mikroprocesor z wewnętrzną pamięcią na ponad 10000 wyników pomiarów
- Wymiana danych poprzez pamięć USB lub przez połączenie USB / RS232
- Magazynowanie i drukowanie wyników pomiarów w miejscu ich wykonywania
- Kompletny automatyczny system kalibracji oraz system diagnostyczny
- Kanały temperaturowe z automatyczną korekcją rezystancji
- Czyste, filtrowane źródło mocy DC dla pomiarów o najwyższej dokładności
- Automatyczny, o najwyższej sprawności system chłodzenia do rozproszenia wydzielanego wewątrz ciepła
- Automatyczny wyłącznik w przypadku przegrzania
- Kolorowy wyświetlacz LCD z podświetleniem i z ekranem dotykowym
- W panelu zamontowany przycisk bezpieczeństwa STOP
- Solidna obudowa dla pracy w terenie
- W pełni automatyczna analiza krzywych stygnięcia (opcja AHRT 01)
- Najszybszy na rynku obwód rozładowania (ponad 10 razy szybszy)
- 2 lata gwarancji
Cyfrowy miernik rezystancji uzwojeń WR50-12 produkcji Raytech jest udoskonaloną wersją systemu do pomiaru rezystancji uzwojeń z najbardziej zaawansowaną funkcją rozmagnesowania. Jest przeznaczony do pomiarów o wysokim stopniu precyzji bardzo niskich rezystancji dowolnych indukcyjnych obiektów.
Unikatowa technologia pomiaru: Ta od nowa zaprojektowana technologia pomiaru zawiera obwód pomiarowy o wysokiej precyzji, unikatowe źródło zasilania i najszybszy obwód rozładowania na rynku.
WR50 stosuje wstępnie ustawiony poziom prądu, wybierany przez użytkownika w zakresie od 0,025A do 50A .
Wyniki są prezentowane na czytelnym kolorowym wyświetlaczu LCD i mogą być magazynowane lub wydrukowane.
WR50 jest lekkim systemem umieszczonym w solidnej i wodoszczelnej obudowie przystosowanej do pracy w terenie.
Zaawansowana ochrona: po załączeniu zasilania system inicjuje procedurę auto-kalibracji, sekwencyjne sprawdzanie obwodów. Jeżeli w czasie tego okresu inicjacji zostanie wykryty jakikolwiek problem, lub nastąpi to w czasie pracy, wtedy operator jest natychmiast o tym informowany. Po załaczeniu, system w sposób ciagły monitoruje swoją pracę. Seria WR posiada rozbudowane systemy zabezpieczające. Jest to jeden z wielu powodów dlaczego można było wydłużyć gwarancję do 2 lat.
 |
 |
| Przykładowy ekran wyników |
Wirtualna klawiatura |
| |
|
 |
 |
| Zestawienie wyników |
Krzywa stygnięcia |
| |
|
|
 |

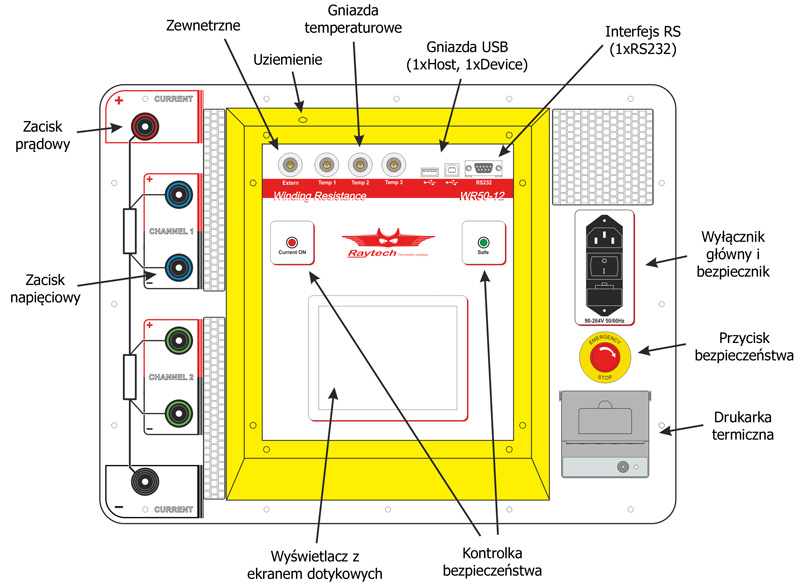

| Widok płyty czołowej |
Schemat podłączenia
do pomiaru dwóch uzwojeń |
