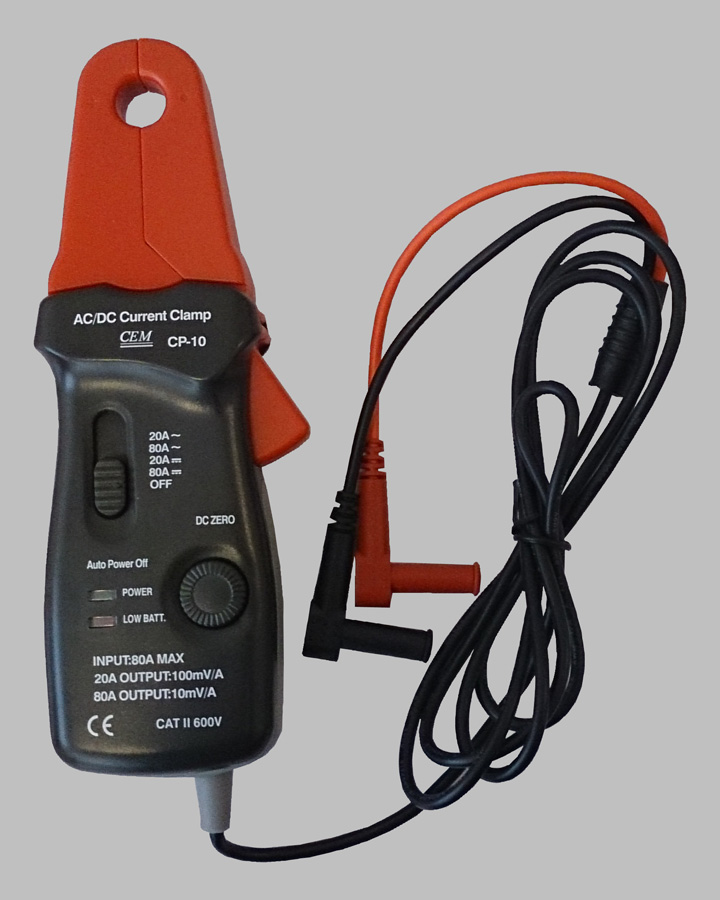

CP-10 jest idealnym narzędziem do rozszerzenia zakresów prądowych AC oraz DC dla wszystkich mierników uniwersalnych.
CP-10 jest 80A przystawką prądową z napięciowym sygnałem wyjściowym wyprowadzonym poprzez standardowe
końcówki bananowe, umożliwiające bezproblemowe podłączenie do gniazd wejściowych multimetrów.
Dane techniczne
- Zakresy:
- 10mA÷20A AC/DC
- Wyjście: 100mV/A
- Czułość: 0,01A/mV AC/DC
- Dokładność:
- Zakres DCA: ±3,0% ±5mA
- Zakres ACA:
- 40Hz÷2kHz (10mA÷20A): ±(3% ±5mA)
- 2kHz÷10kHz (10mA÷20A): ±(4% ±30mA)
- 10kHz÷20kHz (10mA÷20A): ±(6% ±30mA)
-
100mA÷80A AC/DC
- Wyjście: 1mV/A
- Czułość: 1A/mV AC/DC
- Dokładność
- Zakres DCA:
- 100mA÷40A: ±(3% ±0,3A)
- 40A÷80A: ±(4% ±0,3A)
- Zakres ACA:
- 40Hz÷1kHz (100mA÷80A): ±(2% ±30mA)
- 1kHz÷3kHz (100mA÷80A): ±(4% ±30mA)
- 3kHz÷5kHz (100mA÷80A): ±(6% ±30mA)
- Rozwarcie szczęk: 12,5mm
- Wymiary: 190x70x38mm
- Waga: 240g
- Impedancja wyjściowa: 1kΩ
- Warunki pracy: 0°C÷50°C <70%RH, do stosowania w pomieszczeniach
- Warunki magazynowania: -20ºC to 70ºC); < 80%RH
- Zasilanie: bateria alkaliczna 9V NEDA 1604, 6F22, 006P
- Wskaźnik rozładowania baterii: czerwona kontrolka LED
- Normy: IEC1010-1, EN61010-2-032 CAT. II 600V, CAT. III 300V
