Funkcje pomiarowe:
- Pomiar prądu TRMS AC do 2500A
- Programowany okres rejestracji
- Ręczna aktywacja rejestracji
- Wskazanie rozładowania baterii
- Wskazanie poprzez LED trybu pracy
- Interfejs RS-232
- Utrzymanie wyników przy braku baterii
- Programowanie i analiza wyników w dołączonym programie TopView

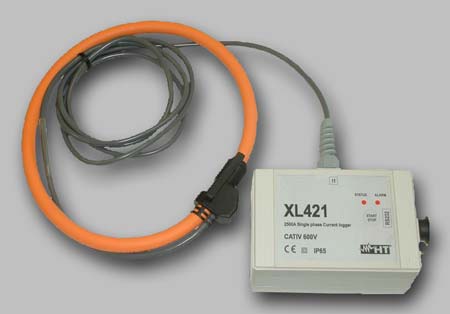

XL421 jest miernikiem z nowej serii rejestratorów, która zawiera również modele XL422, XL423 i XL424. Rejestrator XL421 może wykonywać pomiary i rejestrować wartość TRMS prądów do 2500A w systemach jednofazowych. Może być niezwykle przydatny w różnorodnych zastosowaniach (tj. ocenie poboru mocy, weryfikacji znamionowej mocy transformatora itp.). Przyrząd jest umieszczony w bezpieczniej i praktycznej obudowie, ma elastyczną przystawkę prądową (cewka Rogowskiego), która pozwala objąć kabel lub szynę o dużych wymiarach. Dzięki wyrafinowanemu algorytmowi pracy pamięci, przyrządy mogą rejestrować przez bardzo długie odcinki czasu, aż do około 1 roku. Użycie jest bardzo proste dzięki obecności krótkiej instrukcji na obudowie przyrządu. Oprogramowanie TopView, będące na wyposażeniu rejestratora, pozwala na przesłanie danych do PC i późniejszą analizę wszystkich zarejestrowanych wyników bezpośrednio na PC. Wysoki stopień szczelności obudowy (IP65) czyni przyrząd niezawodny i właściwy również przy użytkowaniu w ekstremalnych warunkach.
Zasada rejestracji
Wszystkie rejestratory z serii XL zapisują chwilowy pomiar co ustawiony okres rejestracji. Algorytm uśredniania programowego polega na tym, że zarejestrowane dane (po przesłaniu do PC) są uśredniane automatycznie z okienkiem 10 minut w będącym na wyposażeniu programie Datalink. Innymi słowy: w jednej kolumnie są zarejestrowane wyniki, w sąsiedniej kolumnie są w danym wierszu wartości średnie obliczane za 10 minut wstecz. Programując rejestrację należy tak ustawić okres rejestracji, aby był on krótszy, niż przewidywane zmiany obciążenia.
