Seria SPD3303X programowanych zasilaczy DC posiada 4,3" wyświetlacz TFT LCD, wyświetlające
w czasie rzeczywistym przebiegi wyjściowe, dostarcza nowe możliwości użytkownikom.
Posiada 3 odseparowane wyjścia: dwa kanały regulowane i jeden kanał z wybieranym napięciem 2,5V, 3,3V
lub 5V. Posiada zabezpieczenie zwarciowe i przeciążeniowe, może być używany na liniach produkcyjnych
oraz w laboratoriach badawczo-rozwojowych.
Cechy szczególne
-
Oferowane modele:
- SPD3303X: rozdzielczość 1mV/1mA, 5 cyfr napięcia i 4 cyfry prądu na wyświetlaczu
- SPD3303X-E: rozdzielczość 10mV/10mA, 4 cyfry napięcia i 3 cyfry prądu na wyświetlaczu
- Trzy niezależnie sterowane i odseparowane wyjścia,
32V/3,2A x 2 szt., 2,5V/3,3V/5V/3,2A x 1 szt.,
moc całkowita 220W
- Wspiera funkcje sterowanie w czasie parametrów wyjściowych
- Wyświetlacz 4,3 cala kolorowy TFT-LCD, 480x272 piksele
- 3 tryby wyjściowe: niezależne, szeregowe, równoległe
- Konstrukcja kompatybilna z napięciami sieci 100V/120V/220V/230V spełnia różnorodne potrzeby napięć sieciowych.
- Inteligentny sterowany temperaturowo wentylator, skutecznie redukuje hałas
- Czytelny interfejs graficzny, z funkcją wyświetlania przebiegów
- 5 wewnętrznie zapisywanych grup parametrów systemu zapis/wywołanie, wspiera rozszerzenie pamięci
- Na wyposażeniu program na PC EwasyPower, wspiera komendy SCPI, drajwer LabView
Charakterystyka
Wyjścia o wysokiej rozdzielczości oraz o wysokiej precyzji
Najwyższa rozdzielczość 1mV/1mA (SPD3303X), zapewnia doskonałe ustawienia oraz dokładność odczytów. Zapewnia dużą dokładność wyjść nawet przy bardzo małych zmianach napięć i prądów. Jest to niemożliwe w zasilaczach o małej rozdzielczości.
Tryb wyjść szeregowy/równoległy/niezależny
Funkcja szeregowa i równoległa pozwala na łączenie dwóch kanałów w jedno wyjście rozszerzając możliwości wyjść, zwiększając w ten sposób zakres zastosowania zasilacza.
Każdy z 3 kanałów może być załączony lub wyłączony niezależnie, mogą być również jedocześnie załączone lub wyłączone wszystkie kanały.
 |
 |

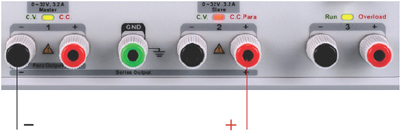

| Szeregowy tryb wyjść |
Równoległy tryb wyjść |
Wyświetlanie przebiegu sygnału w czasie
Na panelu czołowym może być wyświetlanych 5 grup ustawień czasowych oraz sterowanie wyjścia,
zapewniając użytkownikom proste funkcje programowania zasilacza. Można również dokonać połączenia
z oprogramowaniem EasyPower na PC, które zapewnia pełen zakres komunikacji i sterowania zasilacza.
 |
 |
|
Przebiegi sygnałów w czasie
|
Wyświetlanie przebiegu w czasie rzeczywistym
|
Zapis/Wywołanie parametrów ustawienia
Programowane zasilacze serii SPD3000X mogą zapisać lub wywołać z wewnętrznej pamięci 5 grup parametrów
ustawień, wspierane jest również zewnętrzne rozszerzenie pamięci. Łatwo możemy uzyskać
wymagane ustawienia.
|
|
| Pamięć wewnętrzna |
Tajmer PC |
