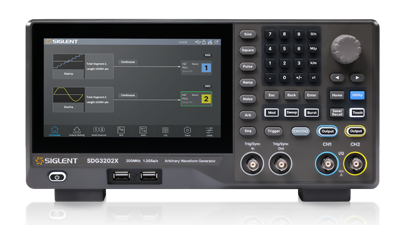

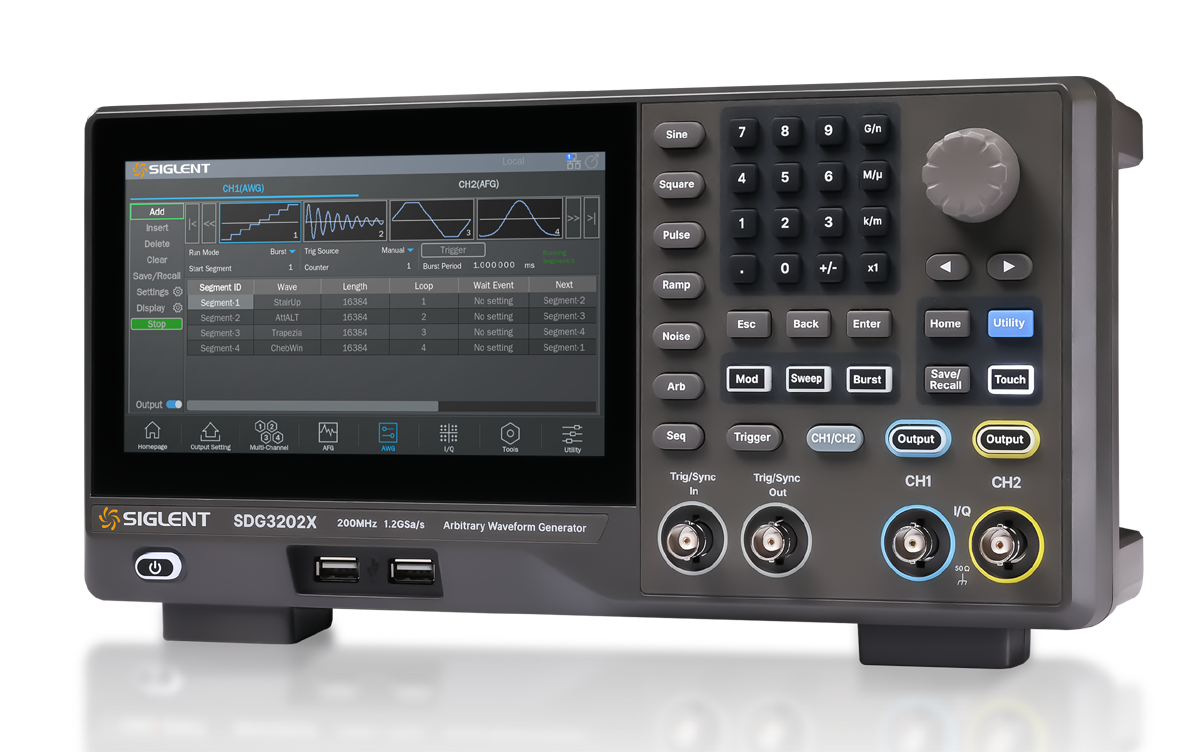

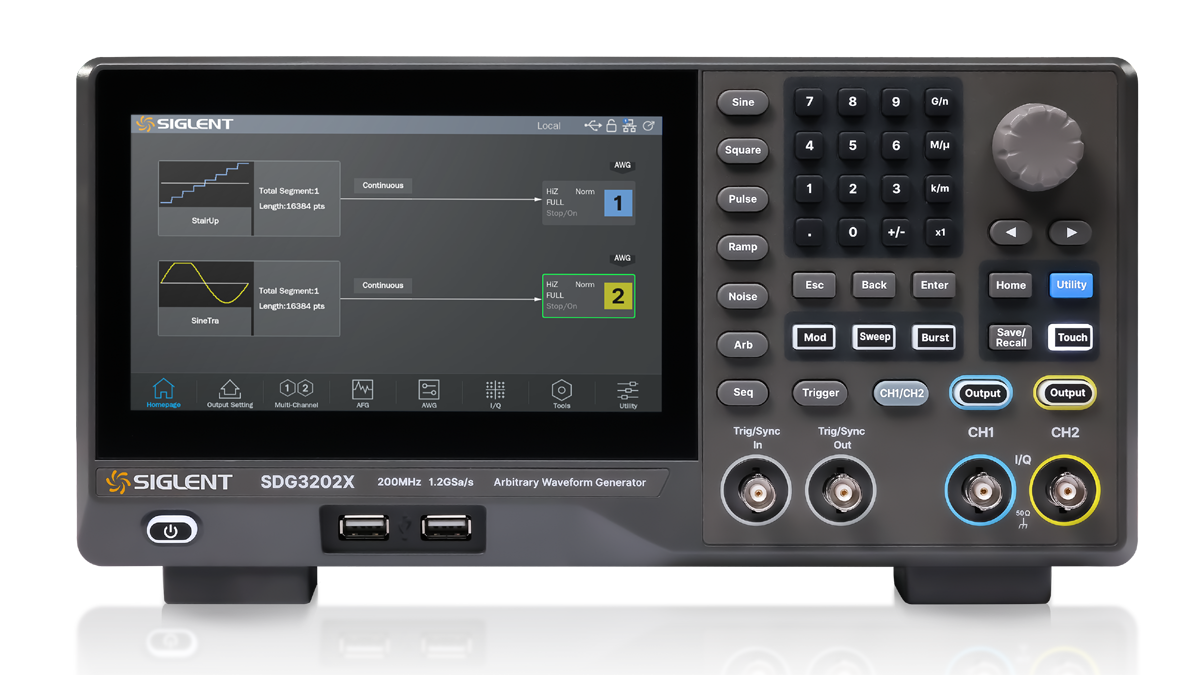

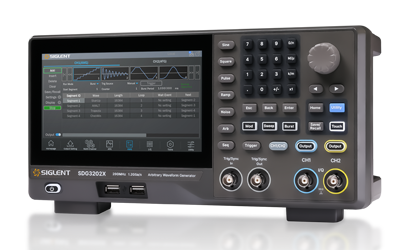

Widok serii SDG3000X
Dwukanałowy generator funkcyjny/arbitralny serii SDG3000X charakteryzuje się maksymalną szerokością pasma 200 MHz,
doskonałymi parametrami systemu próbkowania z częstotliwością próbkowania 1,2 GSa/s oraz 16-bitową rozdzielczością pionową.
Oparty na tradycyjnej technologii DDS, wykorzystuje innowacyjne technologie TrueArb i EasyPulse, które eliminują wady technologii DDS
w zakresie generowania fal arbitralnych oraz fal/impulsów prostokątnych, zapewniając użytkownikom sygnały o wysokiej wierności
i niskim poziomie jittera. Ponadto, SDG3000X oferuje funkcje generacji wzorców PRBS, sekwencyjne, podwójnego impulsu i sygnału wektorowego,
aby sprostać szerszemu zakresowi zastosowań.
Cechy szczególne
- Dwa kanały, maksymalna częstotliwość wyjściowa 200 MHz, maksymalna amplituda wyjściowa 20 Vpp
- Częstotliwość próbkowania 1,2 GSa/s, 16-bitowa rozdzielczość pionowa
- Dzięki technologii TrueArb, przebiegi arbitralne mogą być generowane punkt po punkcie.
Zakładając brak utraty szczegółów przebiegu, przebiegi o niskim jitterze mogą być generowane
z częstotliwością próbkowania 10 mSa/s ÷ 600 MSa/s.
- Obsługuje funkcję odtwarzania przebiegów sekwencyjnych z maksymalną pamięcią przebiegów 40 Mpts na kanał.
- Wykorzystując technologię EasyPulse, może generować prostokątne fale/impulsy o niskim jitterze,
a przebieg impulsowy pozwala na precyzyjną regulację szerokości impulsu oraz narastających/opadających zboczy,
z wyjątkowo wysoką rozdzielczością i zakresem regulacji.
- Obsługuje funkcję podwójnego wyjścia impulsowego, która może być używana do pomiaru parametrów przełączania urządzeń mocy
i oceny ich charakterystyk dynamicznych.
- Obsługuje PRBS do 120 Mb/s.
- Bogaty zestaw funkcji modulacji analogowej i cyfrowej: AM, DSB-SC, FM, PM, FSK, ASK, PSK i PWM.
- Funkcje Sweep i Burst.
- Funkcja harmoniczna.
- Funkcja łączenia przebiegów.
- Wysoce precyzyjny licznik częstotliwości.
- 196 wbudowanych przebiegów arbitralnych.

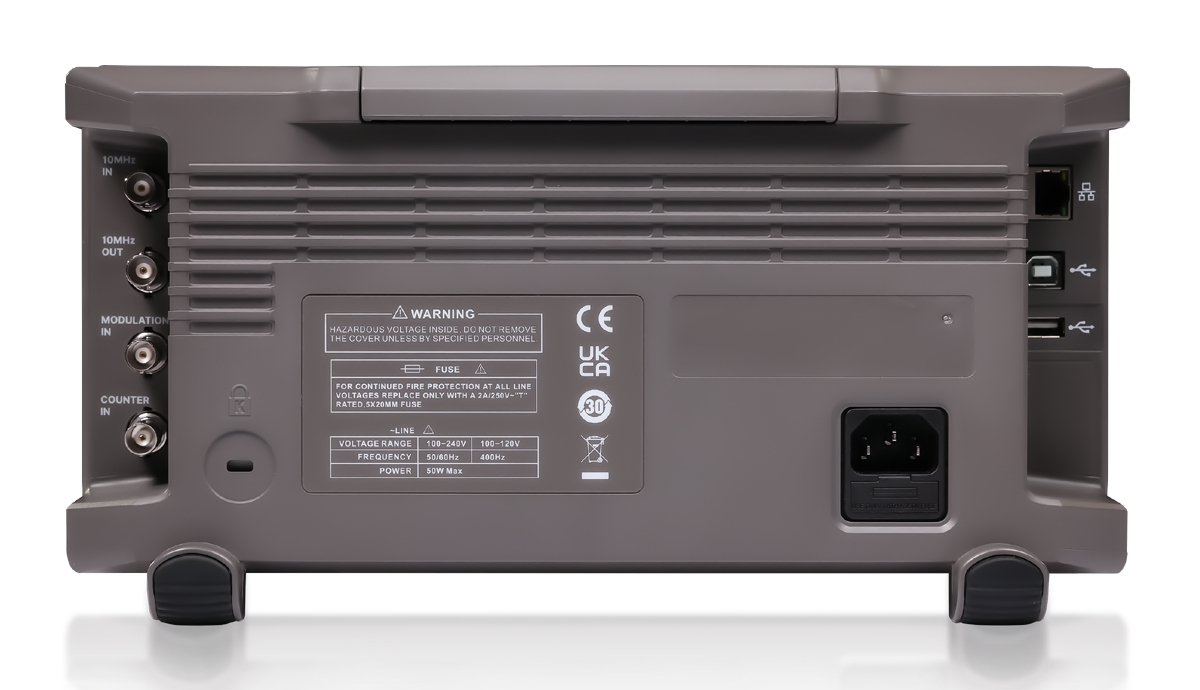

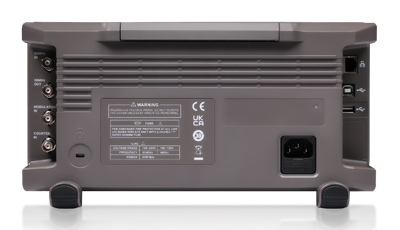

- Standardowe interfejsy: USB. Host, urządzenie USB (USBTMC), sieć LAN (VXI-11); opcjonalnie GPIB
- Wbudowany serwer WWW umożliwia sterowanie instrumentem za pośrednictwem przeglądarki internetowej
- 7-calowy wyświetlacz dotykowy
|
|

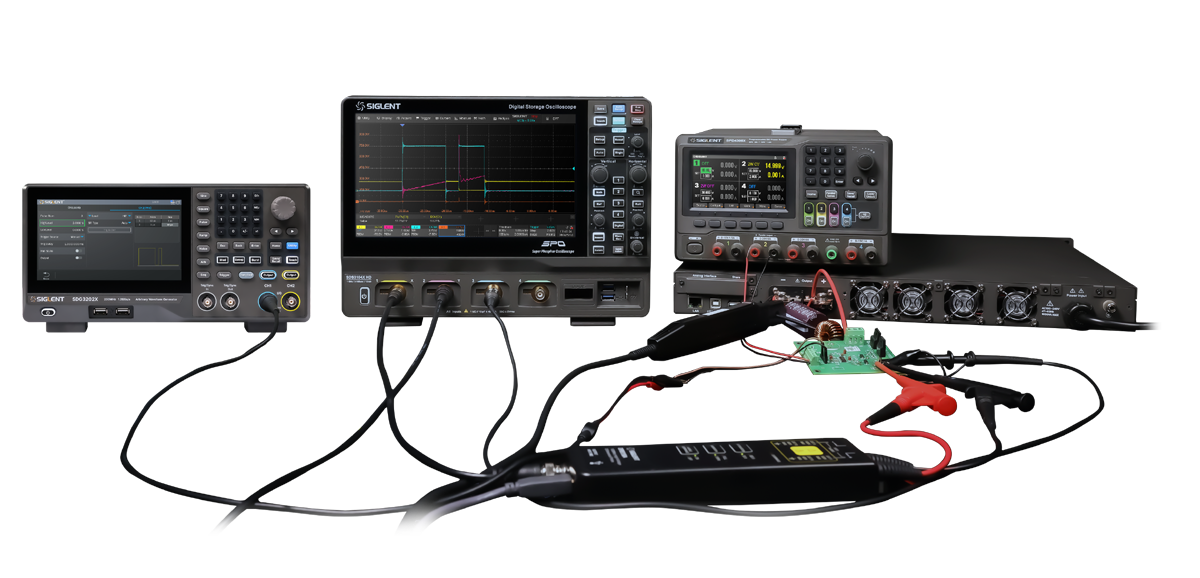

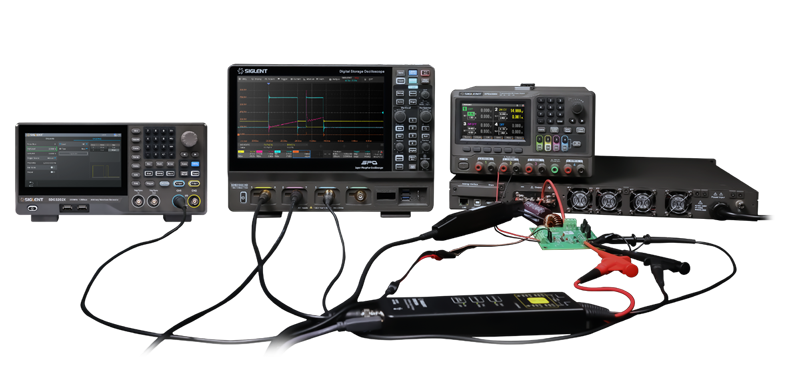

Wbudowana funkcja podwójnego wyjścia impulsowego, w połączeniu z oscyloskopem Siglent,
umożliwia szybki pomiar parametrów przełączania i charakterystyk dynamicznych urządzeń mocy
bez konieczności korzystania z oprogramowania komputera hosta.
